MANUAL DE INSTALACIÓN/USUARIO
AIRE
ACONDICIONADO
Asegúrese de leer las precauciones de seguridad antes de la instalación y uso, y utilícelo correcta-
mente.
Se ha diseñado para proteger la seguridad del instalador y el usuario y evitar daños materiales, etc.
Tras leer el manual de usuario, guárdelo en un lugar donde pueda consultarlo en cualquier momento.

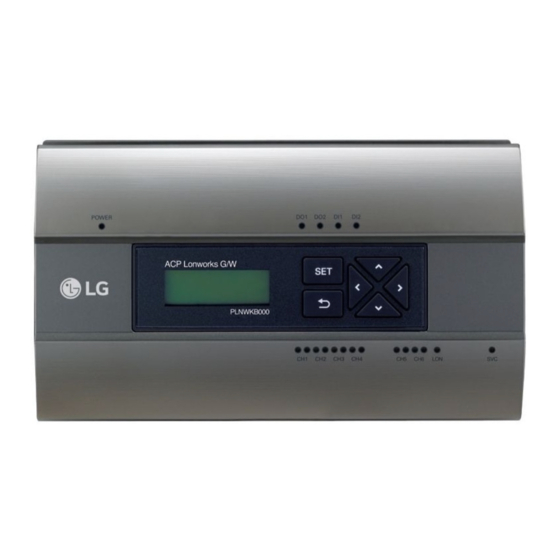

LonWorks (ACP Lonworks)
PLNWKB000, PLNWKB100
*MFL68130103*
P/NO : MFL68130103
www.lg.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para LG PLNWKB000

Resumen de contenidos para LG PLNWKB000

  • Página 1 Se ha diseñado para proteger la seguridad del instalador y el usuario y evitar daños materiales, etc. Tras leer el manual de usuario, guárdelo en un lugar donde pueda consultarlo en cualquier momento. LonWorks (ACP Lonworks) PLNWKB000, PLNWKB100 *MFL68130103* www.lg.com...

  • Página 3: Marcas Comerciales Registradas

    Ley de Protección de Programas Informáticos. El contenido de este Manual de usuario y de los programas mencionados en el mismo solo podrán utilizarse bajo licencia de LG Electronics, respetando estrictamente las estipulaciones del contrato de usuario.

  • Página 4: Consejos Para Ahorrar Energía

    / deshumidificación funciones. NOTA Lonworks Gateway (sucesivo denominado como ACP Lonworks) ACP Lonworks-Free Volt (PLNWKB000) ACP Lonworks-24 V~ (PLNWKB100) Para sus registros Grape su recibo a esta página en caso que lo necesite para demostrar la fecha de compra o de la garantía propósitos.

  • Página 5: Instrucciones Importantes De Seguridad

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR EL APARATO. Siempre cumpla con las siguientes precauciones para evitar situaciones peligrosas y garantizar la máxima el rendimiento de su producto ADVERTENCIA Puede resultar en lesiones graves o la muerte cuando se tienen en cuenta las instrucciones PRECAUCIÓN Puede resultar en lesiones leves o daños en el producto cuando las instrucciones son ignoradas...

  • Página 6: Operación

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD y No desmonte, repare o modifique el producto de forma aleatoria. - Podría causar fallos del producto. y No haga la instalación donde el aparato puede estar sometido a la lluvia. - Podría causar fallos del producto. y No instale el producto en un lugar con humedad.
  • Página 7 INSTRUCCIONES IMPORTANTES DE SEGURIDAD y Si se inunda el producto, consulte al centro de servicio o una agencia de instalación profesional. - Puede causar un incendio o descargas eléctricas y Los niños, ancianos o discapacitados sólo podrán utilizar este aparato bajo la supervisión de un adulto. - Podría causar un accidente o avería.
  • Página 8 MEMO...
  • Página 9 ÍNDICE ÍNDICE FUNCIONES Y NOTAS ESPECIFICACIONES DEL ACP LONWORKS Solución de Problemas Guía de software de código fuente Funciones del ACP Lonworks abierto Componentes del ACP Lonworks Function Block Nombres de cada parte del ACP Control/Monitoring Point list Lonworks Network Variables Especificaciones del hardware del ACP Lonworks INSTALACIÓN DEL ACP...
  • Página 10 viii MEMO...

  • Página 11: Funciones Y Especificacio- Nes Del Acp Lonworks

    • Función de copia de seguridad de datos • Función de recuperación de datos • Función de registro de comunicación de RS-485 • Ajuste el canal 6 para la interfaz de chiller • Ajuste el tipo de módulo PLNWKB000 PLNWKB000...

  • Página 12: Función De Servidor Web Integrado

    Lonworks en la ventana de direcciones usando Internet Explorer, el programa de control central del servidor web del ACP Lonworks se ejecuta automáticamente, y se pueden usar las funciones de los diferentes contenidos. Internet PLNWKB000 Internet Explorer • Control de hasta 64 unidades interiores de aire acondicionado • Monitorizado de estado de error y funcionamiento...

  • Página 13: Componentes Del Acp Lonworks

    Se ha diseñado para proteger la seguridad del instalador y el usuario y evitar daños materiales, etc. Tras leer el manual de usuario, guárdelo en un lugar donde pueda consultarlo en cualquier momento. LonWorks (ACP Lonworks) PLNWKB000, PLNWKB100 *MFL68130103* www.lg.com P/NO : MFL67206331 ACP Lonworks Guía rápida...

  • Página 14: Nombres De Cada Parte Del Acp Lonworks

    FUNCIONES Y ESPECIFICACIONES DEL ACP LONWORKS Nombres de cada parte del ACP Lonworks La composición del ACP Lonworks es la siguiente. ① PLNWKB000 ② ③ ④ ⑤ ⑥ PLNWKB000 ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ NOTA ③ y ④ pueden ser diferentes para cada modelo.

  • Página 15: Descripción

    FUNCIONES Y ESPECIFICACIONES DEL ACP LONWORKS Número Elemento Descripción Tapa Tapa frontal del ACP Lonworks ① Puerto de consola RS-232 Puerto de comunicación reservado ② Clavija de conexión de Clavija para DC 12 V para conexion al adaptador de ③ adaptador alimentacion electrica (no compatible con PLNWKB100) Puerto de 24 V~ para conexion a corriente (no compatible...

  • Página 16: Especificaciones Del Hardware Del Acp Lonworks

    Las especificaciones del hardware del ACP Lonworks son las siguientes. Categoría Descripción Límite de temperatura de utilización 0 °C~40 °C Tensión nominal DC 12 V(PLNWKB000) , 24 V~(PLNWKB100) Corriente nominal Max 2.3 A i.MX515 - Velocidad 32Bit 800 MHz (opción : MPC5668G, 116 MHz) 128MB DDR2 SDRAM * 2EA...

  • Página 17: Instalación Del Acp Lonworks

    INSTALACIÓN DEL ACP LONWORKS INSTALACIÓN DEL ACP LONWORKS Instalación del ACP Lonworks Este capítulo describe el modo de instalación del ACP Lonworks. Para utilizar el ACP Lonworks, la instalación debe realizarse en el orden siguiente. PASO 1. Compruebe los avisos durante la instalación del ACP Lonworks. Antes de instalar el ACP Lonworks, compruebe los avisos.
  • Página 18 INSTALACIÓN DEL ACP LONWORKS PRECAUCIÓN Instalación del ACP Lonworks El trabajo de instalación del ACP Lonworks debe hacerlo un técnico especializado. Por lo tanto, la instalación que se describe en este manual debe ser realizada por un instalador profesional. Consulte al centro de servicio o agencia de instalación certificada cualquier duda o pregunte en relación con esta instalación.

  • Página 19: Puntos De Comprobación Durante La Instalación Del Acp Lonworks

    INSTALACIÓN DEL ACP LONWORKS Puntos de comprobación durante la instalación del ACP Lonworks • El numero de PI485 conectado a una linea de comunicacion RS-485. ACP Lonwors incorpora 4 puertos RS-485 para la conexion de unidades interiores. (CH 1~6) - CH1~4 : ACP Lonworks proporciona 4 puertos RS-485 para la conexión de la unidad interior. (Hasta el 64 de interior unidades) - CH5: ACP Lonworks proporciona 1 puerto RS-485 para la conexión de la unidad AHU.

  • Página 20: Configuración De La Dirección De La Unidad Interior

    INSTALACIÓN DEL ACP LONWORKS Configuración de la dirección de la unidad interior Considerando la configuración de instalación completa de conexión al ACP Lonworks, seleccione la dirección para cada unidad interior de forma que no se superpongan. Se puede utilizar 00~FF en hexadecimal para la dirección de unidad interior.
  • Página 21 INSTALACIÓN DEL ACP LONWORKS El siguiente ejemplo configura la dirección de la unidad interior. PLNWKB000 PLNWKB000 Cuando el ACP Lonworks está interconectado con el AC Manager, el ERV se puede instalar junto y controlado. La cifra anterior muestra el ejemplo de configuración de las direcciones de 30 y 31 a los ERV y los conecta al ACP Lonworks.

  • Página 22: Ajuste Del Pi485 Y Conexión Del Cable

    INSTALACIÓN DEL ACP LONWORKS Ajuste del PI485 y conexión del cable Tras configurar la dirección de la unidad interior, instale el PI485 y ajuste el interruptor DIP. A continuación, conecte el cable RS485 para la comunicación con el ACP Lonworks. NOTA Instalación del PI485 La instalación del PI485 depende de la unidad exterior.
  • Página 23 INSTALACIÓN DEL ACP LONWORKS La figura siguiente es un ejemplo de conexión de varios PI485 entre ellos para su conexión a un ACP Lonworks. PNF-B17C0 PLNWKB000 BUS A BUS B...

  • Página 24: Instalación Del Acp Lonworks Y Conexión De Los Cables

    Y se conectará el cable Ethernet (cable LAN) para la conexión con Internet o AC Manager. Para la colocación del ACP Lonworks, pueden usarse los 2 métodos siguientes. La instalación se hará en un RAÍL DIN o fijándolo a una pared, dependiendo del entorno del emplazamiento. Alimentación eléctrica PLNWKB000 Cable LAN Cable RS-485...

  • Página 25: Instalación Del Acp Lonworks En Raíl Din

    INSTALACIÓN DEL ACP LONWORKS Instalación del ACP Lonworks en RAÍL DIN El ACP Lonworks se puede instalar en un RAÍL DIN de 35 mm de anchura y 7,5 mm de altura. Proceda como sigue para instalar el ACP Lonworks en un lugar adecuado. El método de instalación del ACP Lonworks se explica con el ejemplo de instalación del ACP Lonworks en un RAÍL DIN.

  • Página 26: Fijación Del Acp Lonworks A La Pared

    Antes de instalar el ACP Lonworks, compruebe si es el lugar adecuado para conectar el ACP Lonworks a la alimentación eléctrica, cable RS-485, y cable LAN. • Fije a la pared utilizando un destornillador. Puede fijarse como se muestra en la figura siguiente, según el lugar de instalación. PLNWKB000...

  • Página 27: Conexión Del Cable Rs-485 Al Acp Lonworks

    • El cable RS-485 que se ha conectado al PI485 se conectará al puerto CH (puerto RS-485) del ACP Lonworks. Enchufe el conector de conexión del cable RS-485 en uno de los puertos de CH1 ~ CH4. Hay 1~6 puertos CH, y debe conectarse en uno de los puertos 1~4 para su utilización. PLNWKB000...

  • Página 28: Información: Conexión Rs-485 Del Acp Lonworks

    CH4 en formato BUS. De lo contrario, el ACP Lonworks podría no funcionar correctamente. El siguiente ejemplo muestra la división a CH1 y CH2 y la conexión en formato BUS. BUS-B BUS-A BUS-B BUS-A PLNWKB000 ACP Lonworks El siguiente muestra un ejemplo incorrecto (conexión STAR) de conexión RS-485 del ACP Lonworks. BUS-B PLNWKB000...

  • Página 29: Conexión Del Cable Ethernet (Cable Lan) Al Acp Lonworks

    INSTALACIÓN DEL ACP LONWORKS Conexión del cable Ethernet (cable LAN) al ACP Lonworks Tras conectar el ACP Lonworks y el cable RS-485, se conectará el cable Ethernet al ACP Lonworks. ACP Lonworks puede conectarse a un hub a través de un cable Ethernet, o directamente al AC Manager. Conexión del ACP Lonworks y el hub Es el caso de la conexión del ACP Lonworks a la red básica de Internet instalada en el emplazamiento, y generalmente se conecta al hub.
  • Página 30 LON cable de comunicación (TP/FT-10) se debe conectar el puerto LON del ACP Lonworks. ACP Lonworks pueden conectar con BMS a través de cable de comunicación LON (TP/FT-10). Hay no-polaridad en TP/FT-10 comunicación conexión por cable. Conectar dos cables de comunicación acorde con BMS. PLNWKB000...

  • Página 31: Configuración De La Dirección De Red El Acp Lonworks

    El entorno de red del ACP Lonworks se puede configurar con el LCD y también los botones del frente del ACP Lonworks. La información actual del ACP Lonworks y el menú se muestran en el LCD, y se puede cambiar el menú y seleccionarse pulsando y el botón y los botones Arriba/Abajo/Izquierda/Derecha (▲, ▼, ◀, ▶). PLNWKB000 PLNWKB000...
  • Página 32 Cuando se pulsa el interruptor de encendido, se muestra la pantalla de encendido del ACP Lonworks enel LCD, como en la figura siguiente, y cuando se ha completado el encendido, se muestra la pantalla inicial del ACP Lonworks. LG Lonworks SW ver. 1.0.0a LG Electronics I P 192.168.001.100...

  • Página 33: Acceso Al Modo De Configuración Del Entorno

    • Cuando se selecciona [Functions] y se pulsa el botón ″SET″, se accede al menú Nº. 2 en la figura siguiente. • En el menú [Function] se utiliza la función de servicio del software ACP Lonworks. [Network Info] 000.000.000.000 000.000.000.000 000.000.000.000 000000:00:00:00 LG Lonworks > DHCP no SW ver. 1.0.0a Function IP 192.168.001.100 LON GW Info GW 192.168.001.001...
  • Página 34 INSTALACIÓN DEL ACP LONWORKS Configuración de la dirección de red En el menú [Network Info], utilice la categoría que se va a configurar usando los botones“arriba” y “abajo” (▲, ▼). Los ajustes de IP, gateway, y máscara de red se muestran en la pantalla inicial del menú [Network Info], y se pueden comprobar la dirección MAC y el ajuste de DHCP con el botón “abajo” (▼).
  • Página 35 Izquierda/Derecha (◀, ▶) para mover el dígito de la dirección de red a izquierda o derecha. Ejemplo de pulsación del botón (▼) [Set IP Address] 192.168.000.000 Clic en el botón abajo (▼) [Set IP Address] PLNWKB000 192.167.000.000 Ejemplo de pulsación del botón derecho (▶) [Set IP Address] 192.168.000.000 Haga clic en el botón [Set IP Address]...

  • Página 36: Configuración De La Dirección Ip

    Con la dirección IP seleccionada, al pulsar el botón ‘SET’ se mostrará la pantalla para la introducción de la dirección IP. > Network Info Function LON GW Info Haga clic en el botón [Network Info] [SET] PLNWKB000 > 000.000.000.000 000.000.000.000 000.000.000.000 Haga clic en el botón [SET] [Set IP Address] 000.000.000.000 Utilice los botones arriba, abajo, izquierda, derecha (▲, ▼, ◀, ▶) para introducir la dirección IP...

  • Página 37: Uso De Ip Dinámica Con Dhcp

    DHCP. > Network Info Function LON GW Info Haga clic en el botón [SET] Haga clic en el [Network Info] PLNWKB000 botón ▼ 000000:00:00:00 cuatro veces > DHCP NO Haga clic en el botón [SET] [Set DHCP] NOT(0) / USE(1) : 0 Utilice los botones arriba y abajo (▲, ▼) para definir si se va a utilizar la función DHCP.

  • Página 38: Comprobación Del Acceso Del Acp Lonworks

    INSTALACIÓN DEL ACP LONWORKS Comprobación del acceso del ACP Lonworks Comprueba si se ha hecho correctamente la configuración de la dirección de red del ACP Lonworks. Puede comprobar la posibilidad de acceso al ACP Lonworks a través de una prueba PING . Puede abrir la siguiente ventana de DOS a través de Windows introduciendo ‘Inicio’, ‘Ejecutar’, ‘cmd’.
  • Página 39 INSTALACIÓN DEL ACP LONWORKS NOTA Cuando se conectan el ACP Lonworks y el PC con un cable cruzado, pero no se puede acceder al ACP Lonworks Compruebe la dirección IP del ACP Lonworks y la dirección IP del PC. Ejemplo) Si la dirección IP del ACP Lonworks es 192.168.1.101 y la máscara de red es 255.255.255.0, compruebe si los tres primeros dígitos de la dirección IP del PC son los mismos que los tres primeros dígitos de la dirección IP del ACP Lonworks.

  • Página 40: Función De Servicio De Software

    Ponga el archivo de S/W para la actualización en la carpeta ‘ramdisk’. • En este momento, sólo debe ponerse un archivo de S/W. (El archivo de la nueva versión de software se puede descargar desde la página de inicio de LG Electronics System Air Conditioner.)
  • Página 41 INSTALACIÓN DEL ACP LONWORKS E: puede ser cambiado.
  • Página 42 • Incluso si no se reinicia inmediatamente, la actualización se aplicará para reiniciar el ACP Lonworks en el futuro. Network Info > Function LON GW Info Haga clic en el botón [SET] PLNWKB000 [Function 1/2] > S/W update DB back up DB recover Haga clic en el botón [SET]...

  • Página 43: Copia De Seguridad De Datos

    INSTALACIÓN DEL ACP LONWORKS Copia de seguridad de datos Si es necesaria una copia de seguridad de datos del ACP Lonworks, deberá realizarla un técnico especializado. Las copias de seguridad de datos pueden hacerse con una memoria USB o una tarjeta SD. Proceda en el orden siguiente.
  • Página 44 Tras realizar la copia de seguridad, retire la memoria USB. Network Info > Function LON GW Info Haga clic en el botón [SET] [Function 1/2] PLNWKB000 S/W update > DB back up DB recover Haga clic en el botón [SET] [DB back up] >...

  • Página 45: Recuperación De Datos

    INSTALACIÓN DEL ACP LONWORKS Recuperación de datos Si es necesaria la recuperación de datos del ACP Lonworks, deberá realizarla un técnico especializado. La recuperación de datos puede hacerse con una memoria USB o una tarjeta SD. Proceda en el orden siguiente. Guarde el archivo de base de datos en al memoria USB o la tarjeta SD.
  • Página 46 • EL ACP Lonworks se reinicia automáticamente para la recuperación de datos. Network Info > Function LON GW Info Haga clic en el botón [SET] [Function 1/2] PLNWKB000 S/W update DB back up > DB recover Haga clic en el botón [SET] [DB recover] >...

  • Página 47: Registro De Datos De Rs

    Seleccione si se configura el registro de datos. Network Info > Function LON GW Info Haga clic en el botón [SET] [Function 2/2] PLNWKB000 > Data Logging Language Net Test Haga clic en el botón [SET] [Set Data Logging] NOT(0) / USE(1) : 0...

  • Página 48: Elija El Desayuno Del Idioma Gui

    Seleccione el menú Idioma, pulse el botón [SET]. [Arriba], [Abajo] para seleccionar con el botón (▲, ▼). Network Info > Function LON GW Info Haga clic en el botón [SET] [Function 2/2] PLNWKB000 Data Logging > Language Net Test Haga clic en el botón [SET] [Set Language] Language : KOR...
  • Página 49 Introduzca la dirección IP de la PC que está conectado, pulse el botón [SET]. Network Info > Function LON GW Info Haga clic en el botón [SET] [Function 2/2] PLNWKB000 Data Logging Language Haga clic > Net Test en el botón [SET] [Set PC IP] 000.000.000.000...

  • Página 50: Mostrar La Información De Configuración Del Tipo De Módulo

    Function > LON GW Info Haga clic en el botón [SET] PLNWKB000 [Set LON MODULE] MODULE SELECT: 0 AC=>0 / AHU=>1 / CHILLER=>2 • Seleccione el tipo de módulo como tipo de producto conectado. - Módulo 0: Para el aire acondicionado y el ventilador de conexión de la unidad interior - Módulo 1: Para la conexión de la unidad AHU...
  • Página 51 INSTALACIÓN DEL ACP LONWORKS Acceso a LONWORKS ACP El usuario puede controlar las funciones de la LONWORKS ACP utilizando los LonWorks programa GUI Web de la ACP en un ordenador conectado a las LONWORKS ACP a través de la red. Web GUI es ACP programa de control de la función de LONWORKS que fue desarrollado en Flash.

  • Página 52: Verificación Y Comprobación De La Instalación Del Acp Lonworks

    Web GUI del ACP Sí Éxito Sí Realice un test PING en la ventana Se han conectado todas Parpadea LG-NET LED de comandos del PC las unidades interiores? del ACP? Fail Sí - Compruebe la dirección IP y de...
  • Página 53 INSTALACIÓN DEL ACP LONWORKS Monitorizado de estado del ACP Lonworks tras la ejecución de lock all y temperature lock Ejecute el Web GUI del ACP Lonworks para seleccionar todas las unidades interiores, y ejecute la función lock all. Posteriormente, ejecute de nuevo la función temperature lock y monitorice el estado del ACP Lonworks.

  • Página 54: Conexión Con Lonworks Bms

    Entonces LED de servicio se encenderá y el Neuron ID será enviado a Lonworks BMS. Compruebe que el Servicio de LED se cambia a su estado normal (LED OFF) en 10 minutos. Si el LED de servicio es el cambio a su estado normal, se instala normalmente. PLNWKB000 ACP Lonworks SERVICE SWITCH...

  • Página 55: Solución De Problemas

    NOTAS NOTAS Solución de Problemas Si se produce un problema imprevisto durante el uso del ACP Lonworks, encuentre la solución estudiando la lista siguiente. Cuando no parpadea el LED BUS-A o BUS-B del puerto CH1~4 durante la instalación del producto Cuando no parpadea el LED BUS-A o BUS-B del puerto CH1~4 durante la instalación del producto, ejecútelo tras la configuración de los grupos de unidades interiores y exteriores.
  • Página 56 PI485 PI485 PI485 PI485 PLNWKB000 PQNFB17C0 ACP Lonworks Configuración duplicadas de direcciones de unidades interiores Es el caso de dos o más unidades interiores configuradas con la misma dirección. Puede ser el caso de varias unidades interiores con dirección por defecto 00 porque no se ha configurado la dirección del control central desde el inicio para algunas unidades interiores.
  • Página 57 Por lo tanto, las conexiones deben modificarse para que el controlador central simple esté en la misma línea de comunicación RS-485 con la unidad de control que se va a controlar. [LINE A] [0-6] [0-A] PLNWKB000 PQNFB17C0 ACP Lonworks [3-0] [3-5] [LINE B]...

  • Página 58: Pcb Principal

    NOTAS Cuando la unidad exterior es Multi V Super, y el control central no se realiza correctamente con el controlador central de 16 habitaciones o el ACP Lonworks, y las unidades interiores fallan, por ejemplo, quedando en estado bloqueado automáticamente o cambiando automáticamente a frío durante el funcionamiento de calor El PI485 y la unidad exterior no puede conectarse duplicados.

  • Página 59: Guía De Software De Código Fuente Abierto

    Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad de la garantìa y avisos de copyright. LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envìo y la manipulación) previa solicitud por correo electrónico a opensource@lge.com.
  • Página 60 NOTAS Function Block ■ Air conditioner Objects ① Standard Function Block Standard Function Block Standard Function Block SNVT_switch nviOnOff SNVT_switch nvoOnOff SNVT_hvac_mode nviHeatCool SNVT_hvac_mode nvoHeatCool SNVT_switch nviLock SNVT_switch nvoLock SNVT_temp_p nviSetPoint SNVT_temp_p nvoSetPoint SCC(8500) SNVT_switch nviFanSpeedCmd SNVT_switch nvoFanSpeed SNVT_switch nviSwing_Heater SNVT_switch nvoSwing_Heater Indoor unit...
  • Página 61 NOTAS Control Monitoring On/Off Operation Mode On/Off Operation Mode Lock Temperature Lock Temperature Fan Level Fan Direction Auto Fan Level Fan Direction Auto Mode Lock Fan Level Lock Mode Lock Fan Level Lock Temperature Lock Temperature Lower Limit Temperature Lock Temperature Lower Limit Temperature Higher Limit Peak Convert Cycle...
  • Página 62 NOTAS ■ ERV Objects ① Standard Function Block Standard Function Block Standard Function Block SNVT_switch nviOnOff SCC(8500) SNVT_switch nvoOnOff SNVT_hvac_mode nviHeatCool SNVT_hvac_mode nvoHeatCool SNVT_switch nviLock SNVT_switch nvoLock SNVT_switch nviFanSpeedCmd Network SNVT_switch nvoFanSpeed Variables SNVT_switch nviSwing_Heater SNVT_switch nvoSwing_Heater SNVT_switch nviSwing_Heater SNVT_count nvoUsrmod SNVT_count nviUsrmod...
  • Página 63 NOTAS ■ ERV DX Objects ① Standard Function Block Standard Function Block Standard Function Block SCC(8500) SNVT_switch nviOnOff SNVT_switch nvoOnOff SNVT_hvac_mode nviHeatCool SNVT_hvac_mode nvoHeatCool SNVT_switch nviLock SNVT_switch nvoLock ERV DX Network SNVT_temp_p nviSetPoint SNVT_temp_p nvoSetPoint Variables SNVT_switch nviFanSpeedCmd SNVT_switch nvoFanSpeed SNVT_switch nviSwing_Heater SNVT_switch...
  • Página 64 NOTAS ■ AWHP Objects ① Standard Function Block Standard Function Block Standard Function Block SCC(8500) SNVT_switch nviOnOff SNVT_switch nvoOnOff SNVT_hvac_mode nviHeatCool SNVT_hvac_mode nvoHeatCool SNVT_switch nviLock SNVT_switch nvoLock AWHP Network SNVT_temp_p nviSetPoint SNVT_temp_p nvoSetPoint Variables SNVT_temp_p nviLow_HW_Tmp SNVT_temp_p nvoLow_HW_Tmp SNVT_switch nviIDUrun_HWEn SNVT_temp_p nvoUp_Sol_Tmp SNVT_switch...
  • Página 65 NOTAS Control Monitoring On/Off Operation Mode On/Off Operation Mode Lock Temperature Lock Temperature Hot Water Supply Hot Water Supply Solar Heat Source Hot Water Operation Temperature Temperature Temperature Total OnOff Total Temperature Temperature Select Hot Water Operation Product Type Product Address Current Temperature Error Hot Water Tank...
  • Página 66 NOTAS ■ AHU Objects ① Standard Function Block Standard Function Block Standard Function Block SCC(8500) SNVT_switch nviOnOff SNVT_switch nvoOnOff SNVT_hvac_mode nviHeatCool SNVT_hvac_mode nvoHeatCool SNVT_switch nviLock SNVT_switch nvoLock Network SNVT_switch nviSetRH SNVT_switch nvoSetRH Variables SNVT_switch nviEconEnable SNVT_switch nvoAutoVent SNVT_switch nviEmergencySensor SNVT_switch nvoEmergencySensor SNVT_temp_p nviSetpoint...
  • Página 67 NOTAS ② General Function Block SCC(8500) General Function Block General Function Block SNVT_switch nviTotalOnOff Network SNVT_Switch nvoTempUnit SNVT_temp_p nviTotalTemp Variables SNVT_Switch nviTempUnit Control Monitoring On/Off Operation Mode On/Off Operation Mode Lock Humidification Lock Humidification AutoVent Emergency Sensor AutoVent Emergency Sensor Temperature Humidity Temperature...
  • Página 68 NOTAS ■ Chiller Objects ① Standard Function Block Standard Function Block Standard Function Block SCC(8500) SNVT_switch nviOnOff SNVT_switch nvoOnOff SNVT_hvac_mode nviHeatCool SNVT_hvac_mode nvoHeatCool SNVT_temp_p nviCWTemp SNVT_temp_p nvoCWTemp Chiller Network SNVT_temp_p nviHWTemp SNVT_temp_p nvoHWTemp Variables SNVT_lev_percent nviMotorCurLimit SNVT_lev_percent nvoMotorCurLimit SNVT_switch nviAlarmRelease SNVT_count nvoProductType SNVT_count...
  • Página 69 NOTAS Control Monitoring On/Off Alarm Release On/Off Alarm Release Cooling Water Frost Chilled Water Frost Cooling Water Frost Chilled Water Frost Protection Protection Protection Protection Cool Water Target Cool Water Target Demand limit Range Demand limit Range Temperature Temperature Heat Water Target Heat Water Target Operation Mode Operation Mode...
  • Página 70 NOTAS Control/Monitoring Point list ■ Ai r condi t ioner cont rol /moni tor ing Point ① Air conditioner NV List...
  • Página 71 NOTAS ② Air conditioner NV List (General)
  • Página 72 NOTAS ■ ERV control/monitoring Point ① ERV NV List ② ERV NV List(General)
  • Página 73 NOTAS ■ ERV DX control/monitoring Point ① ERV DX NV List...
  • Página 74 NOTAS ② ERV DX NV List(General)
  • Página 75 NOTAS ■ AWHP control/monitoring Point ① AWHP NV List...
  • Página 76 NOTAS ② AWHP NV List (General)
  • Página 77 NOTAS ■ AHU control/monitoring Point ① AHU NV List...
  • Página 78 NOTAS...
  • Página 79 NOTAS ② AHU NV List (General)
  • Página 80 NOTAS ■ Chiller control/monitoring Point ① Chiller NV List...
  • Página 81 NOTAS...
  • Página 82 NOTAS Network Variables ■ Air conditioner, ERV, ERV DX, AWHP input/output 1) On/Off (Air conditioner, ERV, ERV DX, AWHP) Function On/Off input Input Using NV network variable : SNVT_switch, nviOnOff Operation On/Off control Function On/Off display Output Using NV network variable : SNVT_switch, nvoOnOff Operation On/Off monitor Valid Range...
  • Página 83 NOTAS 3) Lock (Air conditioner, ERV, ERV DX, AWHP) Function Lock input Input Using NV network variable : SNVT_switch, nviLock Operation Lock control Function Lock display Output Using NV network variable : SNVT_switch, Operation Lock monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch...
  • Página 84 NOTAS 5) Fan Level (Air conditioner, ERV, ERV DX) Function Fan Level input Input Using NV network variable : SNVT_switch, nviFanSpeedCmd Operation Fan Level control Function Fan Level display Output Using NV network variable : SNVT_switch, nvoFanSpeed Operation Fan Level monitor Valid Range Field Operation...
  • Página 85 NOTAS 7) Mode Lock(Air conditioner) Function Mode Lock(Air conditioner) input Input Using NV network variable : SNVT_switch, nviModlok Operation Mode Lock(Air conditioner) control Function Mode Lock(Air conditioner) display Output Using NV network variable : SNVT_switch, nvoModlok Operation Mode Lock(Air conditioner) monitor Valid Range Field Operation...
  • Página 86 NOTAS 9) Temperature Lock(Air conditioner), Humidification(ERV DX) Temperature Lock(Air conditioner), Humidification(ERV DX) Function input Input Using NV network variable : SNVT_switch, nviTmplok_Humid Temperature Lock(Air conditioner), Humidification(ERV DX) Operation control Temperature Lock(Air conditioner), Humidification(ERV DX) Function display Output Using NV network variable : SNVT_switch, nvoTmplok_Humid Temperature Lock(Air conditioner), Humidification(ERV DX) Operation monitor...
  • Página 87 NOTAS 11) Temperature Higher Limit(Air conditioner), Solar Heat Source Temperature(AWHP) Function Temperature Higher Limit(Air conditioner) input Input Using NV network variable : SNVT_temp_p, nviUp_Tm Operation Temperature Higher Limit(Air conditioner) control Temperature Higher Limit(Air conditioner), Solar Heat Function Source Temperature(AWHP) display Output Using NV network variable : SNVT_temp_p, nvoUp_Sol_Tmp...
  • Página 88 NOTAS 14) AC Mode(ERV DX) Function AC Mode(ERV DX) input Input Using NV network variable : SNVT_hvac_mode, nviIDUmod Operation AC Mode(ERV DX) control Function AC Mode(ERV DX) display Output Using NV network variable : SNVT_hvac_mode, nvoIDUmod Operation AC Mode(ERV DX) monitor Valid Range Field Operation...
  • Página 89 NOTAS ■ Air conditioner, ERV, ERV DX, AWHP output 1) Product Type (Air conditioner, ERV, ERV DX, AWHP) Function Product Type display Output Using NV network variable : SNVT_count, nvoPType Operation Product Type monitor Valid Range Operation 0(AC), 1(Vent), 2(DXHRV), 3(SINGLE_AWHP), 4(HYDROKIT) SNVT_count 7(Heat_Only_AWHP), 8(Cascade)
  • Página 90 NOTAS 5) Power (Air conditioner) Function Power display Output Using NV network variable : SNVT_count_f, nvoAccuPw Operation Power monitor Valid Range Operation SNVT_count_f 0 ~ 16777215 6) Master/Slave(ERV DX), Hot Water Only Mode(AWHP) Master/Slave(ERV DX), Hot Water Only Mode(AWHP) Function display Output Using NV...
  • Página 91 NOTAS 9) Pipe Out Temperature(AWHP) Function Pipe Out Temperature(AWHP) display Output Using NV network variable : SNVT_temp_p, nvoOutTmp Operation Pipe Out Temperature(AWHP) monitor Valid Range Operation SNVT_temp_p 0 ~ 255...
  • Página 92 NOTAS ■ Air conditioner, ERV, ERV DX, AWHP General input/output 1) Peak Convert Cycle (Air conditioner) Function Peak Convert Cycle input Input Using NV network variable : SNVT_count, nviPeakSwTime Operation Peak Convert Cycle control Function Peak Convert Cycle display Output Using NV network variable : SNVT_count, nvoPeakSwTime Operation...
  • Página 93 NOTAS 4) Total Temperature Lock (Air conditioner) Function Total Temperature Lock input Input Using NV network variable : SNVT_switch, nviAllTemplock Operation Total Temperature Lock control Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state 1 = ON 5) Total OnOff (Air conditioner, ERV, ERV DX, AWHP)
  • Página 94 NOTAS 8) Total Accumulate Power (Air conditioner Function Total Accumulate Power display Input Using NV network variable : SNVT_count_f, nvoTotalAccuPW Operation Total Accumulate Power monitor Valid Range Operation SNVT_count_f 0~16777215...
  • Página 95 NOTAS ■ AHU input/output 1) On/Off (AHU) Function On/Off input Input Using NV network variable : SNVT_switch, nviOnOff Operation On/Off control Function On/Off display Output Using NV network variable : SNVT_switch, nvoOnOff Operation On/Off monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF...
  • Página 96 NOTAS 3) Lock (AHU) Function Lock input Input Using NV network variable : SNVT_switch, nviLock Operation Lock control Function Lock display Output Using NV network variable : SNVT_switch, nvoLock Operation Lock monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state...
  • Página 97 NOTAS 5) AutoVent (AHU) Function AutoVent input Input Using NV network variable : SNVT_switch, nviEconEnabl Operation AutoVent control Function AutoVent display Output Using NV network variable : SNVT_switch, nvoAutoVent Operation AutoVent monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state...
  • Página 98 NOTAS 8) Humidity (AHU) Function Humidity input Input Using NV network variable : SNVT_lev_percent, nviSpaceRH Operation Humidity control Function Humidity display Output Using NV network variable : SNVT_lev_percent, nvoSpaceRH Operation Humidity monitor Valid Range Operation SNVT_lev_percent 40 ~ 60 % 9) Cool OA Damper (AHU) Function Cool OA Damper input...
  • Página 99 NOTAS 11) Cool MIX Damper (AHU) Function Cool MIX Damper input Input Using NV network variable : SNVT_lev_percent, nviMXD Operation Cool MIX Damper control Function Cool MIX Damper display Output Using NV network variable : SNVT_lev_percent, nvoMXD Operation Cool MIX Damper monitor Valid Range Operation SNVT_lev_percent...
  • Página 100 NOTAS 14) Heat MIX Damper (AHU) Function Heat MIX Damper input Input Using NV network variable : SNVT_lev_percent, nviMXD_H Operation Heat MIX Damper control Function Heat MIX Damper display Output Using NV network variable : SNVT_lev_percent, nvoMXD_H Operation Heat MIX Damper monitor Valid Range Operation SNVT_lev_percent...
  • Página 101 NOTAS 17) Fan MIX Damper Function Fan MIX Damper input Input Using NV network variable : SNVT_lev_percent, nviMXD_F Operation Fan MIX Damper control Function Fan MIX Damper display Output Using NV network variable : SNVT_lev_percent, nvoMXD_F Operation Fan MIX Damper monitor Valid Range Operation SNVT_lev_percent...
  • Página 102 NOTAS ■ AHU output 1) Error (AHU) Function Error display Output Using NV network variable : SNVT_hvac_status, nvoUnitStatus Operation Error monitor Valid Range Field Operation Mode Current Operating Mode SNVT_hvac_status In_alarm Error Cod 2) Supply Temperature (AHU) Function Supply Temperature display Output Using NV network variable : SNVT_temp_p, nvoSupplyTemp...
  • Página 103 NOTAS 5) Mixing Temperature (AHU) Function Mixing Temperature display Output Using NV network variable : SNVT_temp_p, nvoMixTemp Operation Mixing Temperature monitor Valid Range Operation SNVT_temp_p -99 ~ 99 °C 6) Supply Humidity (AHU) Function Supply Humidity display Output Using NV network variable : SNVT_lev_percent, nvoSupplyRH Operation Supply Humidity monitor...
  • Página 104 NOTAS 9) Mixing Humidity (AHU) Function Mixing Humidity display Output Using NV network variable : SNVT_lev_percent, nvoMixRH Operation Mixing Humidity monitor Valid Range Operation SNVT_lev_percent 30 ~ 90 % 10) Filter Clean (AHU) Function Filter Clean display Output Using NV network variable : SNVT_switch, nvoFilter Operation Filter Clean monitor...
  • Página 105 NOTAS 13) Current OA Damper (AHU) Function Current OA Damper display Output Using NV network variable : SNVT_lev_percent, nvoOAD_P Operation Current OA Damper monitor Valid Range Operation SNVT_lev_percent 0 ~ 90 14) Current EA Damper (AHU) Function Current EA Damper display Output Using NV network variable : SNVT_lev_percent, nvoEAD_P...
  • Página 106 NOTAS 17) Vent FAN (AHU) Function Vent FAN display Output Using NV network variable : SNVT_switch, nvoVentFAN Operation Vent FAN monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state 1 = ON 18) Heater (AHU) Function Heater display...
  • Página 107 NOTAS 20) Product Type (AHU) Function Product Type display Output Using NV network variable : SNVT_count, nvoProductType Operation Product Type monitor Valid Range Operation SNVT_count 21) Product Address (AHU) Function Product Address display Output Using NV network variable : SNVT_count, nvoProductAddr Operation Product Address monitor Valid Range...
  • Página 108 NOTAS ■ AHU General input/output 1) Total OnOff (AHU) Function Total OnOff input Output Using NV network variable : SNVT_switch, nviTotalOnOff Operation Total OnOff control Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state 1 = ON 2) Total Temperature (AHU)
  • Página 109 NOTAS ■ Chiller input/output 1) On/Off (Turbo Chiller) Function On/Off input Input Using NV network variable : SNVT_switch, nviOnOff Operation On/Off control Function On/Off display Output Using NV network variable : SNVT_switch, nvoOnOff Operation On/Off monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch...
  • Página 110 NOTAS 4) Chilled Water Outlet Temperature (Turbo Chiller) Function Cold Water Outlet Temperature input Input Using NV network variable : SNVT_temp_p, nviCWTemp Operation Cold Water Outlet Temperature control Function Cold Water Outlet Temperature display Output Using NV network variable : SNVT_temp_p, nvoCWTemp Operation Cold Water Outlet Temperature monitor Valid Range...
  • Página 111 NOTAS ■ Chiller output 1) Product Type (Turbo Chiller) Function Product Type display Output Using NV network variable : SNVT_count, nvoProductType Operation Product Type monitor Valid Range Operation SNVT_count 2) Product Address (Turbo Chiller) Function Product Address display Output Using NV network variable : SNVT_count, nvoProductAddr Operation Product Address monitor...
  • Página 112 NOTAS 4) Hot Water(Coolant) Flow Normal (Turbo Chiller) Function Hot Water(Coolant) Flow Normal display Output Using NV network variable : SNVT_switch, nvoHWFlow Operation Hot Water(Coolant) Flow Normal monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state...
  • Página 113 NOTAS 7) Chilled Water Pump Interlock (Turbo Chiller) Function Chilled Water Pump Interlock display Output Using NV network variable : SNVT_switch, nvoCWPumplock Operation Chilled Water Pump Interlock monitor Valid Range Field Operation value not used (set in 0 % usually) SNVT_switch 0 = OFF state...
  • Página 114 NOTAS 10) Leaving Temperature Settemp (Turbo Chiller) Function Leaving Temperature Settemp display Output Using NV network variable : SNVT_temp_p, nvoCWSetTemp Operation Leaving Temperature Settemp monitor Valid Range Operation SNVT_temp_p -40 ~ 160 ºC 11) Chilled Water Entering Temperature Function Chilled Water Entering Temperature display Output Using NV network variable : SNVT_temp_p, nvoCWEnterT...
  • Página 115 NOTAS 14) Hot Water(Coolant) Leaving Temperature Function Hot Water(Coolant) Leaving Temperature display Output Using NV network variable : SNVT_temp_p, nvoHWLeaveT Operation Hot Water(Coolant) Leaving Temperature monitor Valid Range Operation SNVT_temp_p -40 ~ 160 ºC 15) Evaporator Refrigerant Temperature Sensor Function Evaporator Refrigerant Temperature Sensor display Output Using NV network variable : SNVT_temp_p, nvoEvaTemp...
  • Página 116 NOTAS 18) Condenser Pressure Sensor Function Condenser Pressure Sensor display Output Using NV network variable : SNVT_lev_percent, nvoCondPress Operation Condenser Pressure Sensor monitor Valid Range Operation SNVT_lev_percent 19) Chilled Water Flow Sensor(ECO Level Sensor) Function Chilled Water Flow Sensor(ECO Level Sensor) display Output Using NV network variable : SNVT_lev_percent, nvoCWFlowAI...
  • Página 117 NOTAS 22) VFD Function VFD display Output Using NV network variable : SNVT_freq_hz, nvoVFD Operation VFD monitor Valid Range Operation SNVT_freq_hz 0 ~ 100 23) Compressor Outlet Temperature Sensor Function Compressor Outlet Temperature Sensor display Output Using NV network variable : SNVT_temp_p, nvoCompOutTemp Operation Compressor Outlet Temperature Sensor monitor Valid Range...
  • Página 118 NOTAS 26) Motor Winding R Temperature Sensor Function Motor Winding R Temperature Sensor display Output Using NV network variable : SNVT_temp_p, nvoWindingRTemp Operation Motor Winding R Temperature Sensor monitor Valid Range Operation SNVT_temp_p -40 ~ 160 ºC 27) Motor Winding S Temperature Sensor Function Motor Winding S Temperature Sensor display Output...
  • Página 119 NOTAS 30) Voltage Sensor Function Voltage Sensor display Output Using NV network variable : SNVT_volt_ac, nvoVoltage Operation Voltage Sensor monitor Valid Range Operation SNVT_volt_ac 0 ~ 200 31) Power Sensor(Vibration Sensor) Function Power Sensor(Vibration Sensor) display Output Using NV network variable : SNVT_power, nvoPower Operation Power Sensor(Vibration Sensor) monitor Valid Range...
  • Página 120 NOTAS Dispositivo de Clase A NOTA Este equipo ha sido probado y ha demostrado cumplir con los límites para un dispositivo digital Clase A, conforme a la parte 15 de las normas FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales cuando el equipo se utiliza en un entorno comercial.
  • Página 122 [Representative] LG Electronics Inc. EU Representative Krijgsman 1, 1186 DM Amstelveen, The Netherlands [Manufacturer] LG Electronics Inc. Changwon 2nd factory 84, Wanam-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, KOREA ver. 1.0.2...
