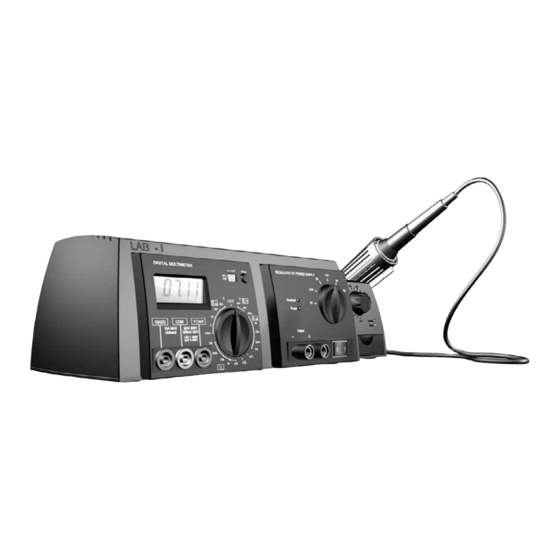

- Página 1 Regulated power supply Soldering station Digital multimeter 3 IN ONE LAB DEVICE English ........3 Nederlands ...... 15 Français......27 Deutsch......39 Espagñol ......51...
-
Página 2: Tabla De Contenido
Contenido CONTENIDO Generalidades ................................52 En la caja ..............................52 Seguridad y avisos............................52 Garantía ...............................52 Resumen de parte frontal ..........................53 Resumen de parte trasera ...........................53 Multímetro digital ..............................54 Seguridad..............................54 Mantenimiento .............................54 Uso................................54 Descripción general .............................54 Parte frontal ..............................55 Especificaciones ............................55 Tensión CC ......................56 Corriente CC ......................56 Corriente CA ......................56 Prueba de diodos &... -
Página 3: Generalidades
AÑO a partir de la fecha de venta. Esta garantía sólo es válida si la unidad se entrega junto con la factura de compra original. VELLEMAN LTD limita su responsabilidad a la reparación de los defectos o, si VELLEMAN LTD. lo estima necesario, a la sustitución o reparación de los componentes defectuosos. -
Página 4: Resumen De Parte Frontal
Generalidades PARTE FRONTAL MULTÍMETRO DIGITAL ALIMENTACIÓN ESTABILIZA- ESTACIÓN DE SOLDADURA Pantalla LCD retroiluminada de 3 1/2 dígitos Soldador de baja tensión: 24V Indicación automática de polaridad Tensión de salida seleccionable: Elemento calentador cerámico 48W Tensión CC: 200mV a 600V en 5 pasos 3 - 4.5 - 6 - 7.5 - 9 - 12Vdc con sensor de temperatura Tensión CA: 200V y 600V... -
Página 5: Multímetro Digital
Multímetro digital MULTÍMETRO DIGITAL SEGURIDAD 1. INSTRUCCIONES DE SEGURIDAD El multímetro cumple con las normas IEC-1010 conforme a las disposiciones de seguridad para equipos de medición electrónicos con una categoría de sobrevoltaje (CAT II 300V y CAT I 600V). Siga cuidadosamente todas las instruc- ciones de seguridad y de operación al instalar, usar o mantener su multímetro. -
Página 6: Parte Frontal
Multímetro digital PARTE FRONTAL DESCRIPCIÓN DEL PANEL DE CONTROL : Pantalla con retroiluminación (la retroiluminación sólo se activa si el aparato completo está activado con el interruptor en la parte trasera) 3 ½ dígitos, 7 segmentos, LCD: altura de 15mm. Selector giratorio No sólo se usa para seleccionar los rangos y funciones deseados sino también para encender o apagar el multímetro (ON/OFF). -
Página 7: Tensión Cc
Multímetro digital TENSIÓN CC Rango Resolución Precisión 200mV 100µV ±1% lectura + 2 dígitos ±1% lectura + 2 dígitos 10mV ±1% lectura + 2 dígitos 200V 100mV ±1.5% lectura + 2 dígitos 600V ±3% lectura + 2 dígitos Protección de sobrecarga : 250Vrms para el rango de 200mV y 600Vdc o rms ac para los otros CORRIENTE CC Rango Resolución... -
Página 8: Resistencia
Multímetro digital RESISTENCIA Rango Resolución Precisión ±0.8% lectura + 2 dígitos 200Ω 0.1Ω 2kΩ 1Ω ±0.8% lectura + 2 dígitos ±0.8% lectura + 2 dígitos 20kΩ 10Ω 200kΩ 100Ω ±0.8% lectura + 2 dígitos ±1.0% lectura + 2 dígitos 2MΩ 1kΩ... -
Página 9: Prueba De Diodos
Multímetro digital PRUEBA DE DIODOS 1. Conecte la punta de prueba roja a la conexión "VΩmA" y la punta de prueba negra "COM". (la polaridad de la punta roja está positiva "+"). 2. Seleccione la posición " " con el conmutador giratorio. 3. - Página 10 Multímetro digital Si el fusible del multímetro está fundido, el aparato no funcionará hasta que haya reemplazado el fusible. Siga los siguientes pasos para reemplazazr el fusible de seguridad (200mA / 250V): Paso 1: Quite la trampilla de batería y desatornille los tornillos. (véase figura) Paso 2: Saque la tapa de la parte inferior completamente.
-
Página 11: Alimentación Estabilizada
Alimentación estabilizada ALIMENTACIÓN ESTABILIZADA INTRODUCCIÓN El módulo es una alimentación CC estabilizada con una tensión de salida seleccionable: 3V, 4.5V, 6V, 7.5V, 9V, 12V. La corriente de salida máx. es de 1.5A y la corriente pico es de 2A. PARTE FRONTAL DESCRIPCIÓN DE LA PARTE FRONTAL: Interruptor de salida ON/OFF Indicador de funcionamiento... -
Página 12: Estación De Soldadura
Estación de soldadura ESTACIÓN DE SOLDADURA DESCRIPCIÓN Esta estación de soldadura está termo regulada : un circuito sofisticado ajusta la temperatura entre 150°C y 420°C. El módulo es una estación de soldadura de 48W con un sensor de temperatura incorporado en el elemento calenta- dor cerámico. -
Página 13: Temperatura De Trabajo
Estación de soldadura TEMPERATURA DE TRABAJO Active el aparato con el interruptor en la parte trasera, el piloto LED de alimentación (11) se iluminará. Es impres- cindible una buena temperatura para un buen resultado. Si la temperatura es demasiado baja, el estaño no corre suficientemente para permitir una soldadura normal. - Página 15 Belgium Europe +32 (0)9 3843611 5 4 1 0 3 2 9 3 4 3 7 9 8 http://www.velleman.be France Netherlands VELLEMAN ELECTRONIQUE VELLEMAN VELLEMAN INC. HLAB1'1 (vell) - 2005 - ED1 +33 (0) 320158615 +31 (0) 765147563 +1 (817) 284 7785...
