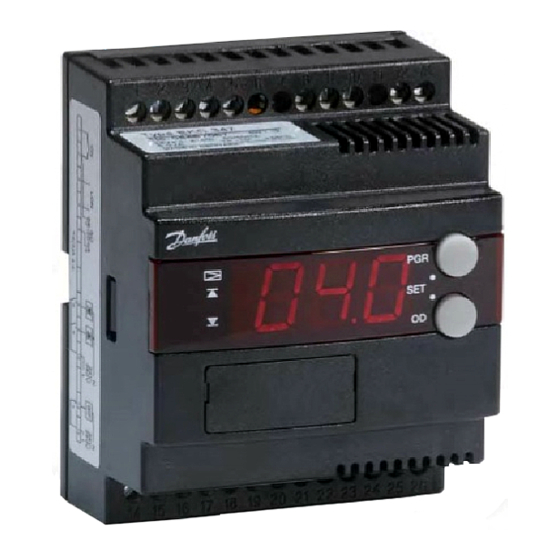

Danfoss EKC 347 Manual De Instrucciones
Controlador de nivel de líquido
Ocultar thumbs
Ver también para EKC 347:
- Manual de instrucciones (13 páginas) ,
- Guia de instalacion (21 páginas)
Manuales relacionados para Danfoss EKC 347
Resumen de contenidos para Danfoss EKC 347
- Página 1 Controlador de nivel de líquido EKC 347 Manual REFRIGERATION AND AIR CONDITIONING...
-
Página 2: Introducción
ICM - ICM son válvulas motorizadas de acción directa gobernadas por un motor digital de etapas tipo ICAD AKV/A son válvulas de expansión con modulación de pulsos AKV/A - AKVA or AKV are pulse-width modulating expansion valves. Funciones LED's en el frontal • Control de nivel de líquido Válvula abierta • Alarma si se sobrepasan los límites ajustados • Relés de salida para niveles superior e inferior y para alarma Indicación de límite superior de nivel • Entrada de señal analógica la cual puede desplazar la referencia • Control PI Indicación de límite inferior de nivel • Control del lado de alta o baja presión Indicación de alarma de nivel • Cuando se selecciona AKV/A, se puede trabajar hasta con 3 AKV/A utilizando un sistema MAESTRO/ESCLAVO con grados de apertura distribuidos • Control manual de las salidas • Posibilidad de limitar el grado de apertura • Operación TODO/NADA (on/off ) con diferencial (histéresis) Opciones extras • Operación con PC El controlador se puede proveer con comunicación de datos, con lo cual se puede conectar con otros productos de la línea ADAP- KOOL® de Danfoss. Operación, monitorización y almacenamiento EKC 347 de datos se pueden realizar desde un PC - bien instalado en la misma planta o bien en la compañía de mantenimiento. Manual RS8AX605 © Danfoss 11-006 EKC 347... -
Página 3: Ejemplos De Aplicaciones
Ejemplos de aplicaciones Recipiente con bomba Al controlar la inyección hacemos que el nivel de líquido y la presión de aspiración sean más estables. Separador en evaporador inundado El control modulante y el amplio rango de capacidades de la válvula aseguran un nivel estable - incluso en cambios bruscos de capacidad. Enfriador intermedio El amplio rango de medida de nivel permite controlar el nivel de líquido en todas las alturas del recipiente - y por lo tanto, utilizar la señal como seguridad en relación con el nivel máximo permitido. Recipiente/condensador La rápida reacción del sistema de control permite su recomendación para sistemas con presiones de condensación flotantes y con pequeñas cantidades de refrigerantes. EKC 347 Manual RS8AX605 © Danfoss 11-006... -
Página 4: Menu De Funciones
El retardo se ajusta en segundos. Retardo para límite inferior de nivel Retardo inferior Cuando se esta por debajo del límite la función de reloj comienza a contar. El relé no se activará hasta que el tiempo ajustado haya transcurrido. El retardo se ajusta en segundos. Límite para alarma de nivel Límite alarma Se puede ajustar un nivel de alarma que se active el relé de alarma cuando se alcanze este ajuste. El valor se ajusta en %. Ver definición en A18. Si no es necesaria la función de alarma, se puede suprimir con el siguiente ajuste en A16: * 100, si se elige la opción de aumentando el nivel. (A18=0 o ) * 0, si se elige la opción de disminuyendo el nivel. (A18=1 o 3) Retardo para alarma de nivel Retardo límite Cuando se supera la alarma de nivel se activará una función de reloj. El relé no se activará hasta que el tiempo ajustado no haya transcurrido. El retardo se ajusta en segundos. Manual RS8AX605 © Danfoss 11-006 EKC 347... - Página 5 La válvula AKV/A trabaja por pulsos con un intervalo determinado. El intervalo de- pende del grado de apertura requerido. Si el grado de apertura requerido es grande, el pulso perdurará por un perido de tiempo entero. Este periodo de tiempo esta relacionado por lo tanto con la apertura y cierre de la válvula. P - band P-band Si el valor se reduce el rango de regulación también disminuye. (El valor debe estar cercano a la referencia). I: Tiempo de integración Tn Tn seg. Se puede cancelar ajustando el valor máximo (600s) (Si se aumenta el valor de Tn la regulación comienza a ser más lenta). Zona neutra Zona neutra Solo se activa si tenemos una válvula motorizada tipo ICM Mínimo grado de apertura Apertura min. Se puede hacer un ajuste para limitar el rango de trabajo de la válvula. Máximo grado de apertura apertura max. Se puede hacer un ajuste para limitar el rango de trabajo de la válvula. EKC 347 Manual RS8AX605 © Danfoss 11-006...
-
Página 6: Desplazamiento De La Referencia
Valor alto de señal de tensión Alto Volt nivel (solo si el ajuste en o31 = ) Señal de posición Modo AKS 45 Si se selecciona la válvula tipo ICM, se puede saber la apertura o posición de la válvula ICM con una señal de realimentación (mA) de la válvula ICM. 0: Sin señal 1: Señal de realimentación (mA) de la ICM desde el motor ICAD conectado : Sin señal Frecuencia 50 / 60 Hz Ajuste de la frecuencia de la red eléctrica. (50=0, 60=1) Dirección Si el controlador se conecta con una red de comunicación de datos se debe tener una En la instalación con comunicación de dirección, y el gateway debe conocer esta dirección. datos, el controlador puede ser gestio- Estos ajustes solo pueden hacerse cuando el módulo de comunicación ha sido insta- nado junto con otros controladores de lado en el controlador y la instalación de la red de comunicación esta completa. la familia ADAP-KOOL®. Esta instalación se menciona en un documento por separado “RC8AC”. La dirección se ajusta entre 1 y 60 La dirección se envía al gateway cuando en el menú se ajusta la posición ON (El ajuste automáticamente cambiará a OFF después de unos segundos). Manual RS8AX605 © Danfoss 11-006 EKC 347... - Página 7 Lectura de la señal de intensidad (señal de nivel) recibida en los terminales 15-16 Señal nivel mA Lectura de la señal de tensión (señal de nivel) recibida en los terminales 14-16 Señal nivel V Lectura de la señal de intensidad (señal de posición desde la válvula) recibida en los AKS 45 mA terminales 17-18 Lectura de la señal de posición desde la válvula. El grado de apertura se da en %. AKS % Lectura de la señal de intensidad repartida (terminales -5) Señal AO mA Lectura del estado de la entrada DI (entrada arranque/parada) DO1 Alarma Límite Lee el estado del relé de alarma ON significa que esta trabajando con alarma DO Alarma alta Lee el estado del relé para la alarma de nivel superior DO3 Alarma baja Lee el estado del relé para la alarma de nivel inferior Estado operación El estado de operación del controlador se puede leer en la pantalla. Estado EKC Pulsando brevemente (1s) el botón superior. Si hay un código de estado, se mostrará en la pantalla. (Los códigos de estado tienen menos prioridad que los códigos de (0 = regulación) alarma. Es decir, no se pueden ver los códigos de estado si existe una alarma). Los códigos de estado tienen los siguientes significados: S10: Regulación de nivel parado por arranque/parada interno o externo. S1: El nivel de líquido ha excedido el límite A01 ó el nivel de líquido es inferior al límite A0. EKC 347 Manual RS8AX605 © Danfoss 11-006...
-
Página 8: Ejemplos De Operación
ON/OFF (activador para comunicación) o04* OFF 3. Pulsar ambos botones simultáneamente hasta que el valor del Definición de válvula y señal de salida: parámetro se vea en la pantalla 1: ICM. AO: 4-0 mA : ICM. AO: 0-0 mA 4. Pulsar uno de los botones y seleccionar el nuevo valor 3: AKV/A, AO: 4-0 mA 5. Pulsar ambos botones de nuevo para concluir el ajuste 4: AKV/A, AO: 0-0 mA Si se trata de función maestro/esclavo: 5: AKV/A, MAESTRO 6: AKV/A, ESCLAVO 1/1. AO:4-0 mA 7: AKV/A, ESCLAVO 1/1. AO:0-0 mA 8: AKV/A, ESCLAVO 1/. AO:4-0 mA 9: AKV/A, ESCLAVO 1/. AO:0-0 mA 10: AKV/A, ESCLAVO /. AO:4-0 mA Literatura: 11: AKV/A, ESCLAVO /. AO:0-0 mA Manual para EKC 347 ............RS8AX--- 1: AKV/A, SLAVE 1/1. AO:4-0 mA - AO siempre actual. Instrucciones para EKC 347..........RI8BY--- 13: AKV/A, SLAVE 1/1. AO:0-0 mA- AO siempre actual. 14: AKV/A, SLAVE 1/. AO:4-0 mA- AO siempre actual. Guía de instalación, "Data communication link 15: AKV/A, SLAVE 1/. AO:0-0 mA- AO siempre actual. for ADAP-KOOL® " ..............RC8AC--- 16: AKV/A, SLAVE /. AO:4-0 mA- AO siempre actual. 17: AKV/A, SLAVE /. AO:0-0 mA- AO siempre actual. Manual RS8AX605 © Danfoss 11-006 EKC 347... -
Página 9: Mensajes De Error
Lectura de la contribución externa a la referencia Lectura de la señal de intensidad en la salida analógica u08 Lectura del estado de entrada DI Pedidos Lectura del grado de apertura de la válvula Lectura de la señal de nivel Tipo Función Código Lectura de la señal de nivel 084B7067 EKC 347 Controlador nivel de líquido Lectura de la señal del AKS 45 Módulo de comunicación (acces- EKA 173 084B7092 Lectura de la señal del AKS 45 convertida en % sorios), (FTT 10) *) Estos ajustes serán únicamente posibles si se instala en el controlador un módulo Módulo de comunicación (acces- de comunicación. 084B7124 EKA 174 sorios), (RS 485) with galvanic separation Ajustes de fábrica Si es necesario volver a los ajustes de fábrica, se puede hacer del siguiente modo: Transmisor de nivel/controlador: Ver catálogo RK0YG - corta la tensión en el controlador Válvulas AKV / AKVA: ......Ver catálogo RK0YG - mantener ambos botones pulsados cuando se vuelve a conectar el controlador ICM y ICAD: ..........Ver catálogo RD4YB EKC 347 Manual RS8AX605 © Danfoss 11-006... -
Página 10: Montaje
Aplicaciones dependiendo de las conexiones Terminales: 1-13 Relé de alarma. Ver A19 y A18 8-10 Relé para límite inferior de nivel. Ver A18 ajuste de fun- ción ON (enganche) o OFF (corte). 9-10 Relé para límite superior de nivel. Hay conexión entre 9 y 10 cuando el valor ajustado se sobrepasa 17-18 Señal de realimentación (opcional) desde el ICAD 0/4-0mA 19-1 Señal de intensidad ó 0-1 Señal de tensión desde otro controlador (para despla- zamiento externo de referencia) 3-4 Comunicación Unicamente si existe un módulo de comunicación. Es importante que la instalación de comunicación sea AKV/AKVA Coil always 4 V a.c Max. 0 W. correcta. Ver RC8AC.. Can also be a relay with coil 4 V a.c. AKS 41/41U EKC 347 5 VA 0 W bobina AKV 55 VA Manual RS8AX605 © Danfoss 11-006 EKC 347... - Página 11 Ejemplo de conexiones Aplicación ON/OFF – EKC 347- Válvula de solenoide abierta/cerrada con bobina de 110V. Tensión: 110 V c.a. Relé auxiliar, con Solenoide con bobina: 4 V c.a. bobina: 110 V c.a. Low pressure system Aplicación TODO/NADA (on/off ) Además del control PI modulante, el EKC 347 también soporta la operación TODO/NADA (on/off ) con diferencial (histéresis). Para asegurar esta operación: P.Band debe ajustarse en (n04)=0%//OFF Diferencial (Histéresis) ajustado en (n34) Procedimiento para ver la referencia. (pulsar simultaneamente los botones superior e inferior) Sistema para lado de baja o alta presión en (n35) EKC 347 Manual RS8AX605 © Danfoss 11-006...
- Página 12 Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan a las características convenidas con el cliente. Todas las marcas registradas son propiedad de las respectivasc compañías. Danfoss y el logotipo de Danfoss son marcas registradas de Danfoss A/S. Reservado todos los derechos. Manual RS8AX605 © Danfoss 11-006 EKC 347...
