Resumen de contenidos para Danfoss EKC 316A

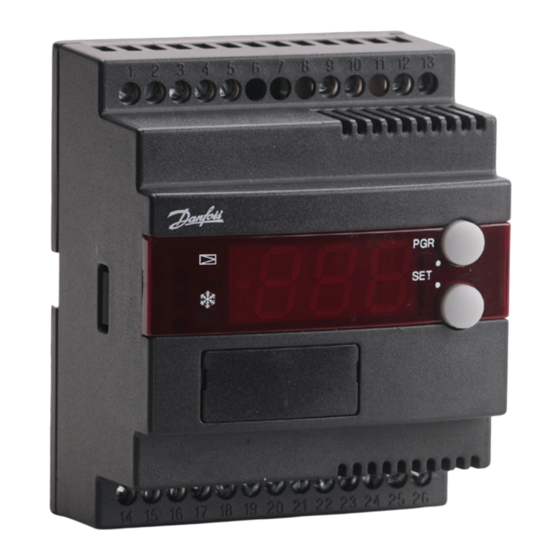

- Página 1 Controlador de evaporador para enfriadoreas de agua EKC 316A Manual...
-
Página 2: Tabla De Contenido
- Montar una batería de emergencia para la válvula Regulación del recalentamiento Como se puede ver en la página 12 existen diferentes formas de algoritmos de regulación para los que se pueden ajustar el controlador. Manual RS8CX805 © Danfoss 04-2009 EKC 316A... -
Página 3: Funciones
El controlador se puede proveer con comunicación de datos, con lo cual puede ser conectado con otros productos de la línea ADAP-KOOL® de Danfoss. Operación, monitorización y almacena- miento de datos se pueden realizar desde un PC - bien instalado en la misma planta o bien en la compañía de mantenimiento. -
Página 4: Vista General De Funciones
El ajuste se realiza en el menú“Destinos de alarmas” Ver página *) Solo se usará si se va a seleccionar la función de termostato (r14 = 1). Manual RS8CX805 © Danfoss 04-2009 EKC 316A... - Página 5 (El valor debe ser menor que ”n10”). Máximo grado de apertura (sólo AKV) ETS OD% Max (Menu=Danfoss only) Se puede limitar el grado de apertura. El valor se ajusta en % Los parámetros”n37" a “n42” son ajustes para el motor de etapas ETS 50. Si se utiliza otro tipo de válvula, deberá...
- Página 6 Las 3 distintas formas de control se muestran en el apéndice 4. 1= control normal 2= con regulación del bucle interior y T0 3= con regulación del bucle interior y con temperatura S4 menor de T0. Manual RS8CX805 © Danfoss 04-2009 EKC 316A...
- Página 7 S10: Refrigeración parada por arranque/parada interna o externa. S11: Parada por termostato Los ajustes de configuración (n37, n38, o56 y o30) sólo están disponibles cuando se haya parado la regulación (r12 = off ). EKC 316A Manual RS8CX805 © Danfoss 04-2009...
-
Página 8: Ejemplos De Operación
*) Sólo se utiliza sí está seleccionada la función (r14 = 1). **) El display solo permite visualizar 3 dígitos, pero el valor de ajuste tiene en realidad 4 dígitos. Es decir que, p.ej. 250 dará un ajuste de 2500. Manual RS8CX805 © Danfoss 04-2009 EKC 316A... - Página 9 Si es necesario volver a los ajustes de fábrica, se puede hacer del siguiente modo: - cortar la tensión en el controlador - mantener ambos botones pulsados cuando se vuelve a conectar el controlador EKC 316A Manual RS8CX805 © Danfoss 04-2009...
-
Página 10: Datos
8-9. IMPORTANTE La toma de c.a. de 24V al EKC 316A en los terminales 25 y 26 deberá estar completamente aislada de la toma de batería en los terminales 5 y 6, y estas dos tomas no deberán bajo ninguna circunstancia tener una toma de... - Página 11 Consideraciones en la instalación Algunas situaciones como daños accidentales, instalaciones de prácticas ingenieriles inadecuadas, por lo tanto, Danfoss no se defectuosas o condiciones ambientales puede llevar a un mal responsabiliza de productos, o componentes de la planta, daña- funcionamiento en el sistema y por último a la destrucción de la dos por motivo de los fallos citados anteriormente.
- Página 12 Este algoritmo de regulación se utiliza para el método clásico y se recomienda para aplicaciones conocidas- p.ej. para instalaciones existentes que ya incorporaban controladores Danfoss. Para un arranque, los valores para Kp, Tn, y Td se pueden ajustar a los correspondientes valores anteriores.
-
Página 13: Arranque Del Controlador
La batería hará que el motor de etapas se mueva hasta el final y por lo tanto cierre la válvula. El control se puede anular sí se monta una válvula de solenoide y se conecta la misma vía los terminales 9-10. EKC 316A Manual RS8CX805 © Danfoss 04-2009... - Página 14 Conexión ETS Si la distancia entre el EKC 316A y la válvula ETS es superior a 5m deberá montarse un filtro para obtener el funcionamiento Conexiones correcto de la válvulas. L < 5 m 5 m < L < 50 m Dimensión...
- Página 15 EKC 316A Manual RS8CX805 © Danfoss 04-2009...
- Página 16 Conexión para comunicación con controles de Refrigeración ADAP-KOOL® . Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan a las características convenidas con el cliente. Todas las marcas registradas con propiedad de las repectivas compañías.
