ES
Instrucciones de instalación

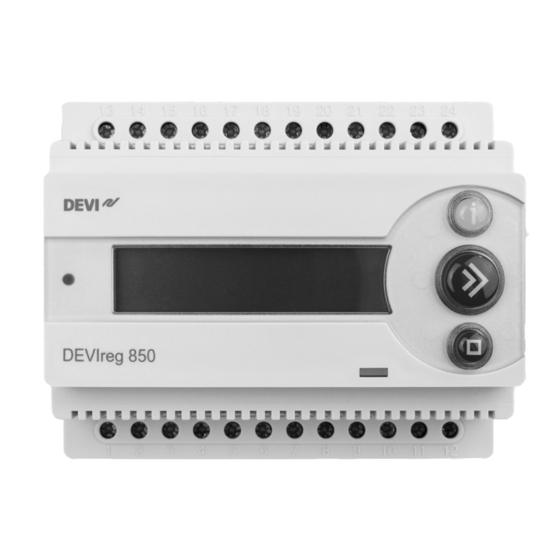

DEVIreg™ 850 IV controlador
www.DEVI.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para Danfoss DEVIreg 850 IV

Resumen de contenidos para Danfoss DEVIreg 850 IV

  • Página 1 Instrucciones de instalación DEVIreg™ 850 IV controlador www.DEVI.com...

  • Página 2: Tabla De Contenido

    DEVIreg™ 850 IV Tabla de contenido Manual de Usuario � � � � � � � � � � � � � � � � � � � � � � 3 1.1 Sistema......3 1.2 Utilización General .

  • Página 3: Manual De Usuario

    DEVIreg™ 850 IV Manual de Usuario 1�1 Sistema El sistema DEVIreg™ 850 IV consigue áreas exteriores libres de hielo y nieve. El DEVIreg™ 850 IV puede manipular 2 zonas independientes, con cualquiera de las siguientes combinaciones: • Sistema único de cubierta Para conseguir que canalones y bajantes estén libres de hielo y nieve, y prevenir el daño producido por carámbanos.
  • Página 4 DEVIreg™ 850 IV Cuando el sistema DEVIreg™ 850 controla mas de un área, es posible priorizar entre ellas. Priorizar hace posible operar en 2 áreas, aun cuando no exista la potencia necesaria para controlar ambas 2. El DEVIreg™ 850 es completamente automático y se manipula digitalmente por medio de los sensores inteligentes situados en el terreno calefactado.

  • Página 5: Utilización General

    DEVIreg™ 850 IV 1�2 Utilización General El DEVIreg™ 850 se maneja a través de 3 botones y una pantalla alfanumérica capaz de mostrar Información en varias lenguas. Botones Las funciones de los 3 botones son: Info: Muestra información adicional / ayuda (solo activo cuando luce). Next: Siguiente Menú...

  • Página 6: Menu Del Sistema

    DEVIreg™ 850 IV Vista combinada (por defecto): Muestra el estado de ambos sistemas al mismo tiempo. A: CUBIERTA Sistema A aparece en la línea de la pantalla superior, y el B: SUELO Sistema B aparece en la línea de la pantalla inferior. Ésta vista proporciona al usuario una rápida visión de todos los sistemas.

  • Página 7: Posibles Alarmas Durante El Funcionamiento

    DEVIreg™ 850 IV 1�3 Posibles alarmas durante el funcionamiento Desagüe atascado Descripción: Cuando la alarma que indica atasco en el desagüe se conecta significa que el sistema ha detectado constantemente humedad durante 14 días. Si el DEVIreg™ 850 controla más de 1 sistema, y se ha permitido al sistema priorizar, el tiempo que tarda la alarma de atasco de desagüe en activarse puede ser mucho más si se trata del sistema con menor prioridad.

  • Página 8: Cambio De Parámetros Y Ejecución De Sistemas

    DEVIreg™ 850 IV 1�4 Cambio de parámetros y ejecución de sistemas Algunos parámetros del sistema pueden cambiarse durante y después de la instalación. Para un completo entendimiento de cómo estos parámetros influyen en el sistema tanto de suelo como de cubierta, por favor remítase al Apéndice B ìCómo funcionaî. Por favor, cambio los parámetros del DEVIreg™...

  • Página 9: Sistema De Suelo

    DEVIreg™ 850 IV Sistema de suelo Temperatura deshielo Cambiar la temperatura de deshielo afectará al sistema cuando se active en caso de humedad y bajas temperaturas. El ajuste de fábrica es +4,0 °C. Significa que el sistema de calefacción se activará si la temperatura cae por debajo de los +4 °C y se detecta humedad.

  • Página 10: Manual Del Instalador

    DEVIreg™ 850 IV Manual del instalador 2�1 Visión general del sistema El DEVIreg™ 850 puede manipular dos áreas independientes, con cualquiera de las siguientes combinaciones: • Sistema único de cubierta (1 sistema, 1–4 sensores de cubierta). • Sistema único de suelo (1 sistema, 1–4 sensores de suelo).

  • Página 11: Colocación

    DEVIreg™ 850 IV 2�2 Colocación El DEVIreg™ 850 y el equipo de alimentación están diseñados para poder colocarse en un rail DIN. Cuando los coloque, por favor, tenga en cuenta las siguientes condiciones: El DEVIreg™ 850 está diseñado y certificado para operar en un rango de temperatura de –10 °C a 40 °C.
  • Página 12 DEVIreg™ 850 IV Fig� A — Conexión de DEVIreg™ 850 IV DEVIbus sensores Blanco Blanco Rojo Negro Blanco Blanco Rojo Negro Salida de CC Alimentación de CC – – – 13 14 15 16 17 18 19 20 21 22 23 24 PSU 24 VCC ECtemp 850 IV 1 2 3 4 5 6 7 8 9 10 11 12...
  • Página 13 DEVIreg™ 850 IV Installer Manual Fig� B Fig� C 230 V, 1–3 fase / 1–3 cargas 230 V, 1–3 fase / 1–3 cargas — Sistema A — Sistema B 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24 ECtemp 850 IV ECtemp 850 IV...
  • Página 14 DEVIreg™ 850 IV Fig� D Fig� E 400 V, 2–3 fase / 1–3 cargas — 400 V, 2–3 fase / 1–3 cargas — Sistema A Sistema B 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24 ECtemp 850 IV ECtemp 850 IV 1 2 3 4 5 6 7 8 9 10 11 12...

  • Página 15: Pasos De Instalación Para El Sistema/S

    Por favor, siga las indicaciones generales y finalmente elija el escenario de instalación de acuerdo con el tipo de sistema. Cambie los ajustes con la tecla: Acepte los ajustes con la tecla: General BIENVENIDO A DEVIreg™ 850 Encendido DEVIREG 850 IV SELECCIONE IDIOMA: Seleccione idioma ESPAÑOL COMPROBANDO EL SISTEMA Comprobando el Sistema… <------>...

  • Página 16: Instalación Del Sistema De Cubierta

    DEVIreg™ 850 IV Instalación del sistema de cubierta Se ha detectado la instalación del DEVIreg™ 850 con 1 sistema de cubierta. Es opcional conectar los sensores a DEVIreg™ 850 después de encenderlo o durante la instalación. El sistema utiliza la salida Sistema A. Si los sensores del Sistema A no están conectados —...
  • Página 17 DEVIreg™ 850 IV Instalación del sistema de suelo Se ha detectado la instalación del DEVIreg™ 850 con 1 sistema de suelo. Es opcional conectar los sensores a DEVIreg™ 850 después de encenderlo o durante la instalación. El sistema utiliza la salida Sistema A. Si los sensores del Sistema A no están conectados —...

  • Página 18: Instalación Del Sistema Combi

    DEVIreg™ 850 IV Instalación del sistema combi Se ha detectado un sistema DEVIreg™ 850 con un sistema de suelo y un sistema de cubierta. Es opcional conectar los sensores a DEVIreg™ 850 después de encenderlo o durante la instalación. El sistema instalado primeramente (Sistema A) utiliza la salida Sistema A. El sistema instalado en segundo lugar (Sistema B) utiliza la salida Sistema B.
  • Página 19 DEVIreg™ 850 IV TIPO DE SISTEMA: Seleccione tipo de sistema: Suelo (si el sistema de suelo SUELO se ha determinado como Sistema B). ENCONTRADOS 3 SENSORS Espere hasta que se haya encontrado el número correcto DE SUELA. ¿ ACEPTAR? de sensores para el Sistema B. ¡SISTEMA B Presione cuando se encuentren todos los sensores...

  • Página 20: Instalación Del Sistema Dual

    DEVIreg™ 850 IV Instalación del sistema Dual Se ha detectado un sistema DEVIreg™ 850 con un 2 sistemas de suelo y 2 sistemas de cubierta. Es mandatario que ningún sensor o únicamente los sensores del Sistema A estén conec- tados a DEVIreg™ 850 antes de encenderlo. Los sensores del Sistema B deben conec- tarse a DEVIreg ™...
  • Página 21 DEVIreg™ 850 IV ENCONTRADO 1 SENSOR DE Espere hasta que se haya encontrado el número SUELO. ¿ACEPTAR? correcto de sensores para el Sistema B. ¡SISTEMA B Presione Cuando se encuentren todos los senso- INSTALADO! res del Sistema B… Sistema B instalado… COMPROBANDO EL SISTEMA Comprobando el sistema…...

  • Página 22: Modificación Del Sistema(S)

    DEVIreg™ 850 IV 2�5 Modificación del sistema(s) Es posible realizar las siguientes modificaciones en los sistemas instalados del DEVIreg™ 850: • Reactivar sensores pasivos • Sustituir un sensor que no funciona correctamente. • Añadir un sensor extra Cuando el DEVIreg™ 850 no puede comunicarse con el sensor, el DEVIreg™ 850 informa del problema: “¡Error Detectado!”.

  • Página 23: Reemplazar Un Sensor Con Mal Funcionamiento

    DEVIreg™ 850 IV Reemplazar un sensor con mal funcionamiento: COMPROBANDO EL SISTEMA Desde el menú de Instaladores selecciona Cambiar el <------> sistema. El sistema se conecta a sensores. REEMPLAZAR EL SENSOR: El usuario selecciona sensor pasivo, el cual deberá ser reem- SENSOR1 03FB2F plazado por uno nuevo.

  • Página 24: Especificaciones Técnicas

    DEVIreg™ 850 IV Especificaciones Técnicas 3�1 Datos técnicos Voltaje: • DEVIreg™ 850 IV 24 VDC ±10% • PSU 24 VDC 100 – 240 VAC, 50–60 Hz / 24 VDC, 2,5 A Potencia consumida: • DEVIreg™ 850 IV Max. 3 W •...

  • Página 25: Programación

    DEVIreg™ 850 IV 3�2 Programación Sistema de cubierta Función Programación Rango/Opciones Nivel de humedad 5 a 95 (5 el más sensible para la humedad) Temperatura de 1,5 °C 0,0 °C a 9,9 °C deshielo Calentamiento extra 1 hora 0 a 9 horas Desagüe atascado Encendido Encendido/apagado...

  • Página 26: Apéndice

    DEVIreg™ 850 IV Apéndice Menú Menú principal                     Sistema           Sistema    Únicamente visible cuando Sistema B está...

  • Página 27: Medida Del Sensor

    DEVIreg™ 850 IV Medida del sensor Medidas del sensor View system parameters (Sistema de cubierta) (Roof system)  á           á           á...

  • Página 28: Menú De Instalador

    DEVIreg™ 850 IV Menú de instalador Menú de instalador     á                            ...
  • Página 29 DEVIreg™ 850 IV Cambiar sistema Cambiar sistema    Unicamente si algún sensor   pasivo (no disponible)  Están funcionando de nuevo Si el nuevo sensor no se Sí el nuevo sensor(es) encontrado, Sí el nuevo sensor(es) encontrado encuentra (Ejemplo mostrado pero no el sensor(es) pasivos y el sensor(es) pasivo.
  • Página 30 DEVIreg™ 850 IV Estadística Estadística         é              ú             ...

  • Página 31: B: Proceso De Trabajo

    DEVIreg™ 850 IV Proceso de trabajo Sistema de cubierta El sistema de cubierta está total- Descanso mente automatizado. (No calefacción) Temperatura > Recoge información de la Temperatura de deshielo Temperatura < temperatura de deshielo humedad y de la temperatura Humedad < Límite de la humedad Después de 3 horas continuamente desde los senso- Deshielo...

  • Página 32: Sistema De Suelo

    DEVIreg™ 850 IV Sistema de suelo El sistema de cubierta está Temperatura < Temperatura de emergencia totalmente automatizado. Descanso Emergencia Temperatura >- (No calefacción) Mantenimiento de la Temperatura de emergencia Recoge información de la temperatura de emergencia (calefacción) Temperatura < Temperatura de deshielo humedad y de la temperatu- Humedad >...

  • Página 33: Calentamiento Extra

    DEVIreg™ 850 IV Calentamiento extra Si la razón para finalizar el periodo de calefacción es una disminución de la humedad por debajo del nivel elegido, el calentamiento extra comienza. El calentamiento extra asegu- ra queno permanezca hielo o nieve sobre la cubierta. Si el sistema prioritario es bajo, la calefacción podría para en algún momento.

  • Página 34: Seguridad Y Consumo Energético

    DEVIreg™ 850 IV Seguridad y consumo energético Alta seguridad ñ mayor consumo de energía Si un alto grado de seguridad frente a hielo y nieve es requerido, seguir los siguientes ajustes de operación: • Incrementar la temperatura de descanso • Incrementar la temperatura de deshielo •...

  • Página 35: C: Psu Y Cable De Alimentación

    DEVIreg™ 850 IV PSU y cable de alimentación Nota: max. 3 m de longitud del cable entre la PSU y el controlador 850. PSU. Si la fuente de alimentación (PSU) es 24W / 1A, siga las reglas a continuación (la PSU debe estar aprobada para conectarse en paralelo).

  • Página 36: Garantía

    DEVIreg™ 850 IV Garantía En DEVI, consideramos de gran importancia entregar • DEVItronic™ calentadores anticondensación; productos de alta calidad con efectos duraderos. • Calentadores radiantes; • Unidades de suministro de energía para termosta- DEVIwarranty ™ es una serie de 4 garantías tos;...

  • Página 37: Certificado De Garantía

    ¡Para obtener la DEVIwarranty™, se deben cumplimentar Debidamente los siguientes datos! Instalación eléctrica realizada por: Fecha de la instalación: Tipo de termostato: Código de fabricación: Sello del Instalador Danfoss, S.A. Heating Segment Caléndula, 93 Tfno: 911986100 28109 Alcobendas E-mail: csciberia@danfoss.com España Web: www.danfoss.es...
  • Página 38 DEVIreg™ 850 IV Instrucciones de instalación...
  • Página 39 DEVIreg™ 850 IV Instrucciones de instalación...
  • Página 40 Electric Heating Systems Heating Segment Ulvehavevej 61 Caléndula, 93 7100 Vejle 28109 Alcobendas Denmark España Phone: +45 7488 8500 Fax: +45 7488 8501 Tfno: 911986100 E-mail: info@DEVI.com E-mail: csciberia@danfoss.com Web: www.DEVI.com Web: www.danfoss.es VICKM505 & 08097062 Produced by Danfoss © 07/2019...
