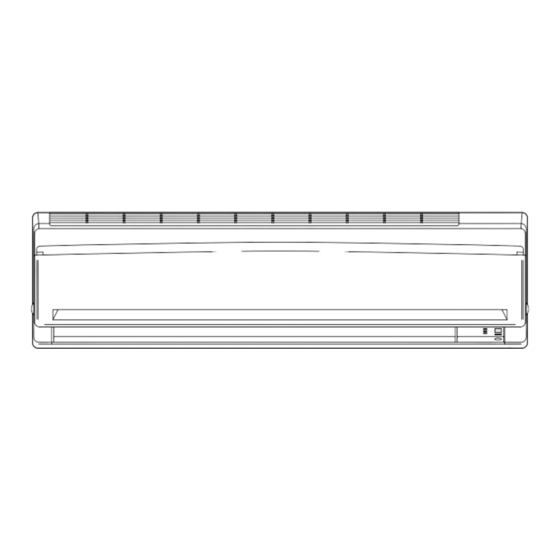

INSTALLATION
MANUAL
R410A Split Series
INVERTER Models
FTXS50FV1B
FTXS60FV1B
FTXS71FV1B
FTX50GV1B
FTX60GV1B
FTX71GV1B
NON-INVERTER Models
FTYN50FV1B
FTYN60FV1B
FTKS50FV1B
FTKS60FV1B
FTKS71FV1B
FTN50FV1B
FTN60FV1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Publicidad
Tabla de contenido
Manuales relacionados para Daikin R410A Split Serie
Resumen de contenidos para Daikin R410A Split Serie
- Página 1 INSTALLATION MANUAL R410A Split Series Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Manual de instalación INVERTER Models Español Serie Split R410A FTXS50FV1B FTKS50FV1B Manuale d’installazione FTXS60FV1B FTKS60FV1B Italiano Serie Multiambienti R410A FTXS71FV1B...
-
Página 2: Medidas De Seguridad
Medidas de Seguridad • Para asegurar una instalación correcta, lea detenidamente estas Medidas de Seguridad. • Este manual clasifica las medidas de seguridad en ADVERTENCIA y PRECAUCIÓN. Asegúrese de observar todas las medidas de seguridad indicadas abajo: todas ellas son importantes para garantizar seguridad. ADVERTENCIA .. -
Página 3: Elección Del Lugar De Instalación
Accesorios nidad interior – Placa de montaje Sujetador del control remoto Manual de funcionamiento Filtro purificador de aire foto- Pilas secas AAA Manual de instalación catalítico de apatito de titanio Tornillos de fijación de la Control remoto inalámbrico unidad interior (M4 × 12L) Elección del Lugar de Instalación •... - Página 4 Sugerencias Sobre la Instalación Retirar e instalar la rejilla frontal. Zona marcada Gancho superior (3 ubicaciones) • Método para retirarlo 1) Retire el panel frontal para extraer el filtro de aire. 2) Retire la rejilla frontal. (3 tornillos) 3) Delante de la marca de la rejilla frontal hay 3 ganchos superiores.
-
Página 5: Diagramas De Instalación De Las Unidades Interior
Diagramas de Instalación de las Unidades Interior Cómo colocar la unidad interior. A Placa de Enganche las abrazaderas del cuadro montaje inferior en la placa de instalación. Si es difícil colocar los ganchos, Gancho retire la rejilla frontal. Cómo retirar la unidad interior. Marco Inferior Empuje la zona marcada (en la parte inferior de la rejilla frontal) para soltar... -
Página 6: Instalación De La Unidad Interior
Instalación de la Unidad Interior Instalación de la placa de montaje. • La placa de montaje debe instalarse en una pared capaz de soportar el peso de la unidad interior. 1) Asegure temporalmente la placa de montaje a la pared, compruebe que el panel esté completamente nivelado, y marque los puntos de taladrado en la pared. - Página 7 Taladrado de un orificio en la pared e instalación del tubo empotrado en la pared. • Para las paredes que contienen un bastidor de metal o una placa de metal, asegúrese de usar un tubo empotrado en la pared y un revestimiento de Interior Exterior muros en el orificio pasante para evitar que se produzca calor, descargas...
- Página 8 Instalación de la Unidad Interior 3-2. Tubería del lado izquierdo, posterior del lado Saque de aquí la izquierdo, o inferior del lado izquierdo tapa del orificio del tubo para la 1) Conecte la manguera de drenaje al lado inferior de los tubos tubería izquierda.
- Página 9 Conexionado. on una unidad interior múltiple , instale de la manera descrita en el manual de instalación suministrado con la unidad exterior múltiple. 1) Pele los extremos de los cables (15mm). 2) Haga coincidir los colores de los cables con los números de terminales de los bloques de terminales de las unidades inte- rior y exterior, y enrosque firmemente los cables en los terminales correspondientes.
-
Página 10: Tubería De Refrigerante
Instalación de la Unidad Interior Tuberia de drenaje. La manguera de drenaje debe estar inclinada hacia abajo. 1) Conecte la manguera de drenaje tal como se describe a la derecha. No se permiten purgadores (trampas). No ponga el extremo de la manguera dentro del agua. - Página 11 Tubería del refrigerante. PRECAUCIÓN 1) Utilice la tuerca de ensanchamiento fijada a la unidad principal. (Para evitar que se parta la tuerca de ensanchamiento por deterioro con el tiempo.) 2) Para evitar fugas de gas, coloque aceite de refrigeración sólo en la superficie interior del ensanchamiento. (Utilice aceite de refrigeración para R410A.) 3) Utilice llaves de torsión cuando apriete las tuercas de ensanchamiento para evitar que se dañen las tuercas de ensanchamiento y las fugas de gas.
-
Página 12: Operación De Prueba Y Comprobación
Operación de Prueba y Comprobación Operación de prueba y comprobación. 1-1 Mida el voltaje de la fuente de alimentación y asegúrese de que está dentro del margen especificado. 1-2 Realice la operación de prueba tanto en el modo de refrigeración como de calefacción. ■... - Página 13 Two-dimensional bar code is a code for manufacturing. 3P190114-1C M06B094C (1002) HT...
