MODELS
FTXN50KV1B
FTXN60KV1B

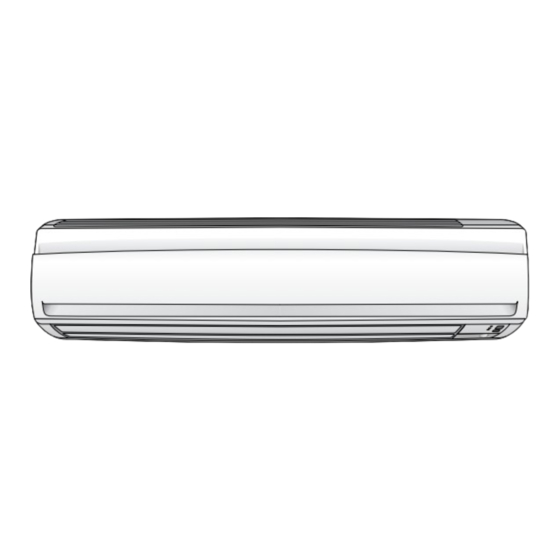

DAIKIN ROOM AIR CONDITIONER
INSTALLATION MANUAL
R410A Split Series
Installation manual
Installationsanleitung
Manuel d'installation
Montagehandleiding
Manual de instalación
Manuale d'installazione
ã÷åéñßäéï åãêáôÜóôáóçò
Manual de Instalação
óêîâîäñòâî ïî ìîíòàæó
ontaj kýlavuzlarý
Publicidad
Tabla de contenido
Manuales relacionados para Daikin R410A Split Serie
Resumen de contenidos para Daikin R410A Split Serie
- Página 1 DAIKIN ROOM AIR CONDITIONER INSTALLATION MANUAL R410A Split Series Installation manual Installationsanleitung Manuel d’installation Montagehandleiding Manual de instalación Manuale d’installazione ã÷åéñßäéï åãêáôÜóôáóçò Manual de Instalação óêîâîäñòâî ïî ìîíòàæó ontaj kýlavuzlarý MODELS FTXN50KV1B FTXN60KV1B...
-
Página 2: Precauciones De Seguridad
Precauciones de seguridad • Las precauciones descritas aquí se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambas contienen información importante referente a la seguridad. Asegúrese de observar estas precauciones sin falta. • Significado de los avisos de ADVERTENCIA y PRECAUCIÓN ADVERTENCIA ..No cumplir con estas instrucciones adecuadamente puede resultar en lesiones personales o la pérdida de la vida. -
Página 3: Selección De Un Sitio De Instalación
Accesorios – Unidad interior Placa de montaje Soporte del control remoto Manual de operación Filtro purificador de aire Pila seca AAA. LR03 (alcalina) Manual de instalación fotocatalítico de apatito de titanio Tornillo de fijación de la unidad Control remoto inalámbrico interior (M4 ×... -
Página 4: Diagramas De Instalación De La Unidad Interior
Diagramas de instalación de la unidad interior Instalación de la unidad interior Enganche las garras del bastidor A Placa de inferior en la placa de montaje. montaje Si es difícil enganchar las garras, retire la rejilla delantera. Clip Extracción de la unidad interior Bastidor inferior Empuje hacia arriba el área Rejilla... -
Página 5: Extracción E Instalación Del Panel Frontal
Preparación antes de la instalación Extracción e instalación del panel frontal • Método de extracción Tome con los dedos en las lengüetas a la izquierda y derecha del cuerpo principal, y ábralo hasta que el panel se detenga. Deslice el panel frontal lateralmente para desenganchar el eje rotatorio. -
Página 6: Preparación Antes De La Instalación
Preparación antes de la instalación Manera de ajustar las diferentes direcciones Cuando hay dos unidades interiores instaladas en una sala, los dos controles remotos inalámbricos pueden ser ajustados para direcciones diferentes. 1) Retire la tapa del cableado eléctrico de la placa metálica. -
Página 7: Abocinamiento Del Extremo De Tubo
Trabajos de la tubería de refrigerante , instale de la manera descrita en el manual de instalación suministrado con Con una unidad interior múltiple la unidad exterior múltiple. Abocinamiento del extremo de (Corte exactamente en tubo ángulos rectos.) Elimine las rebabas. Abocinamiento 1) Corte el extremo de tubo con un cortatubos. -
Página 8: Trabajos De La Tubería De Refrigerante
Trabajos de la tubería de refrigerante Tubería de refrigerante PRECAUCIÓN • Utilice la tuerca abocinada fijada a la unidad principal. (Para evitar que se triture la tuerca abocinada por deterioro de envejecimiento.) • Para evitar fugas de gas, aplique aceite de refrigeración sólo en la superficie interna de la bocina. (Utilice aceite de refrigeración para R410A.) •... -
Página 9: Instalación De La Placa De Montaje
Instalación de la unidad interior Instalación de la placa de montaje • La placa de montaje debe instalarse en una pared capaz de soportar el peso de la unidad interior. 1) Asegure temporalmente la placa de montaje a la pared, compruebe que el panel esté completamente nivelado, y marque los puntos de perforación en la pared. -
Página 10: Instalación De La Unidad Interior
Instalación de la unidad interior Tendido de tuberías, mangueras y cableado 4-1. Tubería lateral derecha, posterior Saque de aquí la tapa del derecha o inferior derecha orificio del tubo para la tubería lateral derecha. 1) Coloque la manguera de drenaje en la parte inferior de los tubos de refrigerante, uniéndola con cinta de Saque de aquí... -
Página 11: Tuberia De Drenaje
Cableado , instale de la manera descrita en el manual de instalación suministrado Con una unidad interior múltiple con la unidad exterior múltiple. 1) Pele los extremos de los cables (15mm). 2) Haga coincidir los colores de los cables con los números de terminales de los bloques de terminales de las unidades interior y exterior, y enrosque firmemente los cables en los terminales correspondientes. -
Página 12: Operación De Ensayo Y Prueba
Operación de ensayo y prueba Operación de ensayo y prueba 1-1 Mida el voltaje de suministro y asegúrese de que está dentro del margen especificado. 1-2 La operación de ensayo debe ser efectuada tanto en el modo de enfriamiento como de calefacción. •... - Página 13 Two-dimensional bar code is a code for manufacturing. 3P276866-1B M10B202A (1012) HT...
