Vista general del producto
Función
Accionamiento manual auxiliar eléctrico y mecánico
9.12 Accionamiento manual auxiliar eléctrico y
è
9.11 Accionamiento manual auxiliar mecánico
è
Supervisión de la generación del vacío mediante sensor de presión inte-
grado y funciones de supervisión
ampliadas 5.2.5 Supervisión y diagnosis
è
Función Auto-Drop:
Generación de un impulso de eyección automático/impulso de eyección
Power para acelerar la eliminación del vacío y posar las piezas a manipular
con seguridad 5.2.2 Accionamiento de la válvula
è
Generación de un impulso de eyección/impulso de eyección Power me-
diante una señal de mando en la entrada de conexión digital (Eyección) DI2
Tab. 7 Resumen de funciones
5.2.1 Funciones de conmutación
La electroválvula para la generación de vacío conmuta como normalmente cerrada o normalmente
abierta, según la versión, cuando se presuriza con aire comprimido.
Las funciones de conmutación permiten configurar las salidas de conmutación. El modo de conmuta-
ción de las salidas de conmutación puede determinarse como comparador de valor umbral o compara-
dor de ventana.
Comparador de valor umbral
Función de conmutación:
– 1 punto de conmutación
(SP1)
Modo TEACH :
1)
– 2 puntos teach (TP1, TP2)
– SP1 = (TP1+TP2)
½
1) TP1 = valor mínimo de presión, TP2= valor máximo de presión, independientemente de la secuencia teach

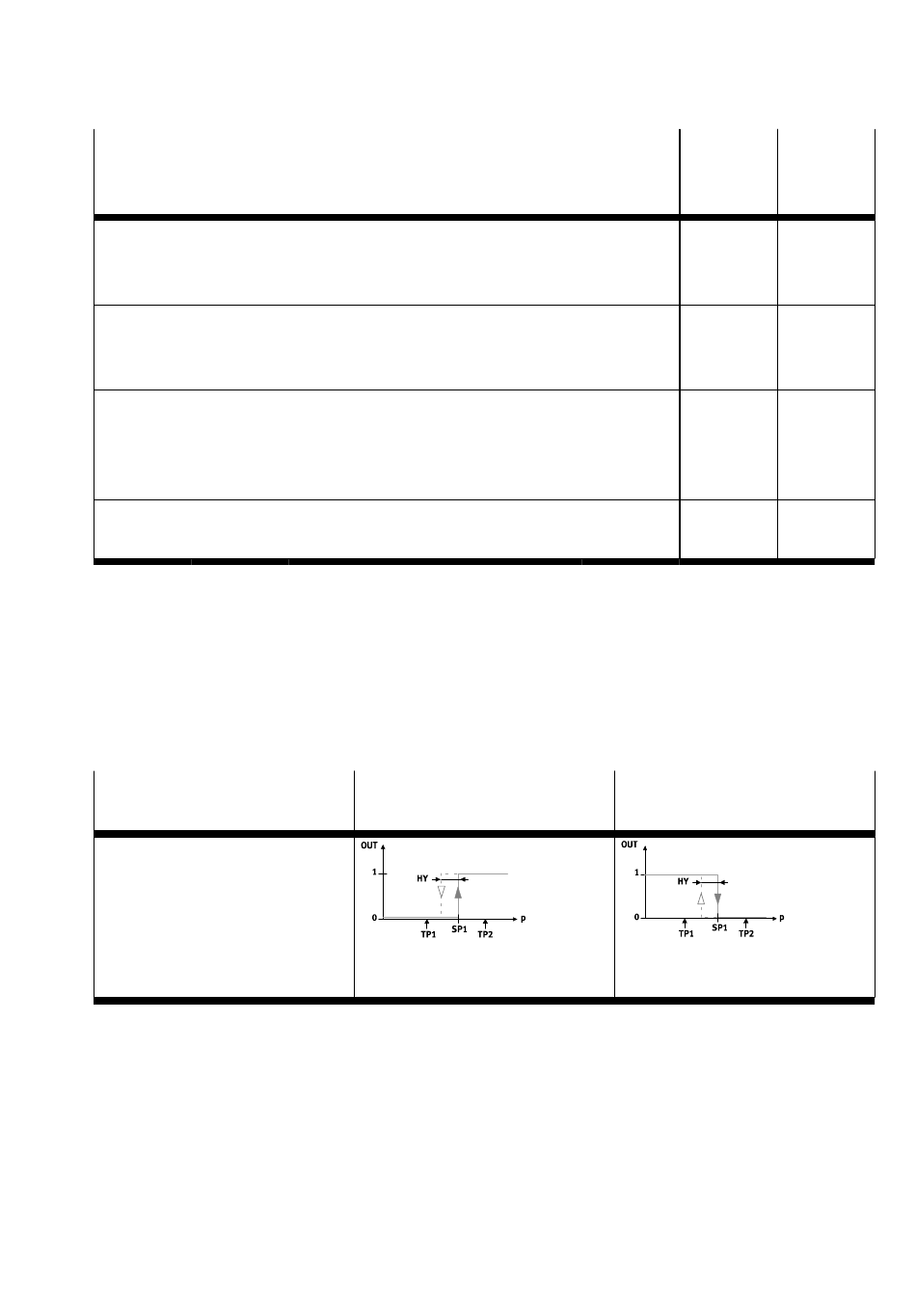

Tab. 8 Comparador del valor umbral: ajuste de punto de conmutación SP1 e histéresis HY
Festo — OVEM — 2020-05h
Contacto normalmente abierto
(NO)
OVEM-... OVEM-...
-2P/2N -1PD
/PU/PI
x x
x x
x -
- x
Contacto normalmente cerrado
(NC)
