ZS3-2
HBA SAS-2 4x4
El HBA SAS-2 4x4, instalado en la ranura PCIe 2 de ZS3-2, proporciona conectividad a DE2 y
estantes de disco Sun Disk Shelves externos. Los puertos del HBA están numerados del 0 al 3,
de izquierda a derecha, como se muestra en la siguiente figura.
FIGURA 2-3
Para los controladores que tienen un HBA 4x4 SAS-2 adicional, consulte la ubicación de las
ranuras en
Conector de gestión en serie
El conector de gestión en serie (SER MGT) es un puerto RJ-45 que proporciona una conexión
de terminal a la consola del procesador de servicio (SP).
FIGURA 2-4
Conector de administración de red
El conector de gestión de red (NET MGT) es un puerto RJ-45 que proporciona una interfaz de
terminal alternativa a la consola del SP.
34
Manual de servicio del cliente de Oracle ZFS Storage Appliance • Junio de 2014

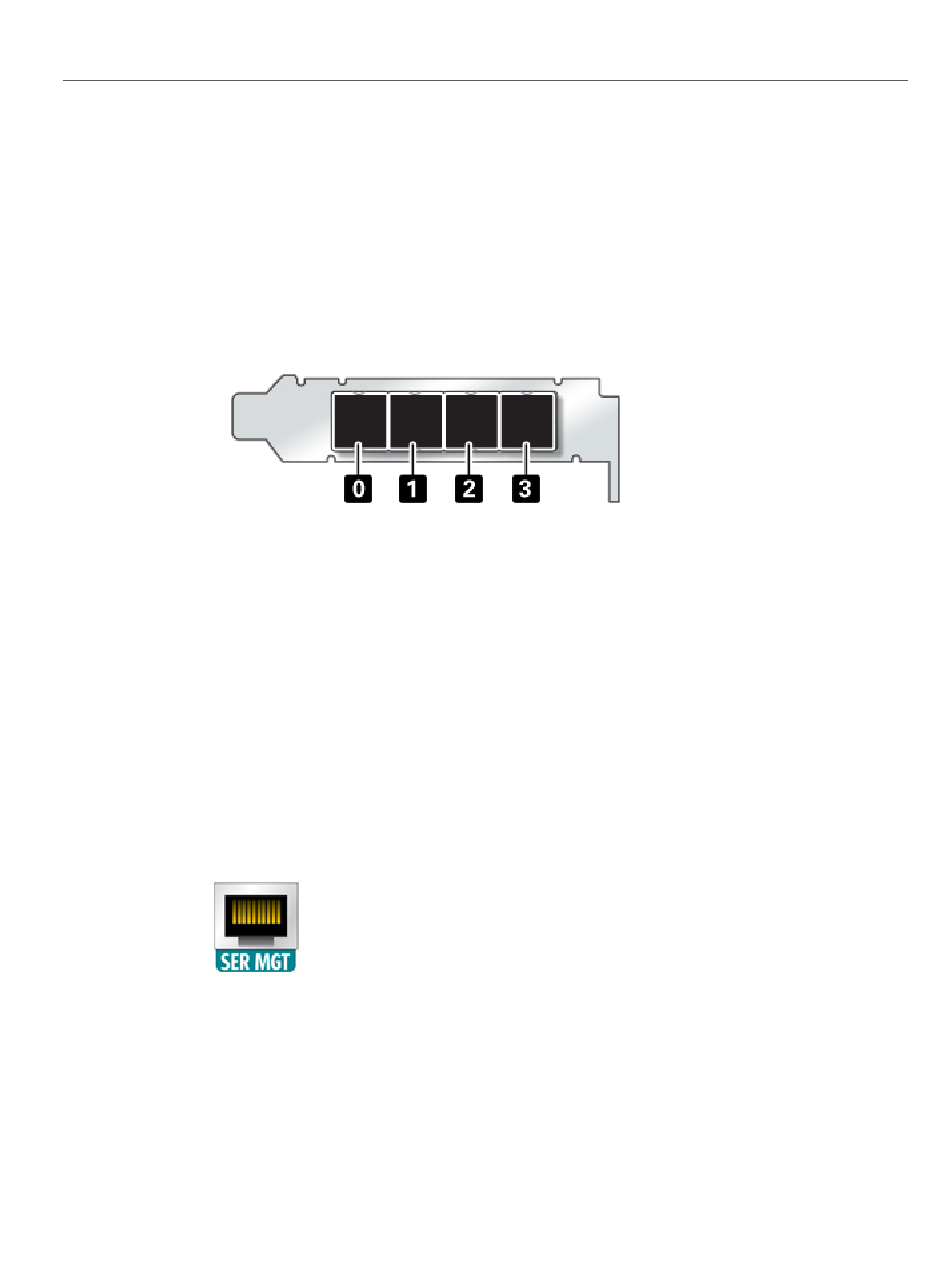

Números de puerto de HBA 4x4 SAS-2 del controlador ZS3-2
"Opciones de PCIe"
[46].
Puerto de gestión en serie del controlador ZS3-2
