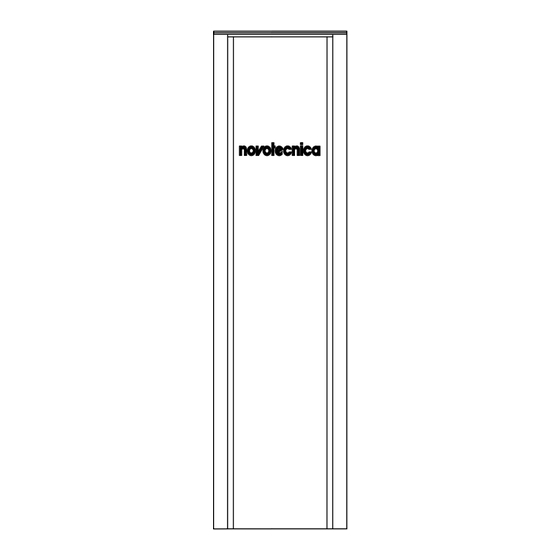

UP4E - UP4EL - UP4EH Manuale di installazione e manutenzione per barriere elettromeccaniche. Installation and mainte- nance manual for electro- mechanical barrier Manuel d'installation et d'entretien pour barriére électromécanique. Montage und Wartungs- handbuch für E l e k t r o m e c h a n i s c h e Torschranke.
Página 2
Impianto tipo Standard installation Installation type Standard Montage Instalaciòn tipo RX - 4x0.5 mm² TX - 4x0.5 mm² TX - 4x0.5 mm² UP AF RX - 4x0.5 mm² 4x0.5 mm² Fig. 1 DITEC S.P.A - IP1589 - UP4...
Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY Dichiara che la barriera elettromeccanica UP4E, UP4EL ed UP4EH - è costruito per essere incorporato in una macchina o per essere assemblato con altri macchinari per costituire una macchina considerata dalla Direttiva 98/37/CE, come modificata;...
Infilare nei fori delle zanche di ancoraggio degli elementi in ferro o di altro materiale per agganciare le zanche all’armatura di cemento. Far passare le canaline passacavi dal foro centrale della piastra (fig. 3). Attenzione: assicurarsi della robustezza e la stabilità del fissaggio. 3.2 Fissare l’armadio. DITEC S.P.A - IP1589 - UP4...
Página 7
[22] e il dado [24] dell’attacco superiore molla. 3.6 Spostare il quadro elettrico sul lato opposto. 3.7 (Solo UP4E). Posizionare il DIP1 in ON (fig. 10). 3.8 (Solo UP4EL-UP4EH). Posizionare il DIP2 in ON (fig. 10).
4. COLLEGAMENTI ELETTRICI ED AVVIAMENTO I collegamenti elettrici e l’avviamento della barriera UP4E sono illustrati nel manuale di installazione del QE D61. I collegamenti elettrici e l’avviamento della barriera UP4EL sono illustrati nel manuale di installazione del QE LOGIC A21.
- affix the CE marking on the power operated door in accordance with point 1.7.3 of Annex I of the Machinery Directive. For more information consult the “Technical Manual Guidelines” available on Internet at the following address: www.ditec.it DECLARATION BY THE MANUFACTURER...
40 kg Electric board LOGICA21 LOGICUH 2. REFERENCE TO ILLUSTRATIONS AND ACCESSORIES 2.1 Standard installation references (fig. 1) ATTENTION: Only use DITEC’s safety devices and accessories for installation. [1] Radio Barrier [2] Flashing light Photocells [3] Key selector [4] Connect power supply to an omni-pole switch with a contact opening gap of no less that 3 mm (not supplied by us) 2.2 Geared motor references (fig.
Página 11
[22] and nut [24] of the upper spring coupling to assemble 3.6 Move the electrical board on the opposite side. 3.7 (Only UP4E). Position the DIP1 on ON (fig. 10). 3.8 (Only UP4EL-UP4EH). Position the DIP2 on ON (fig. 10).
Página 12
4. ELECTRICAL CONNECTIONS AND STARTUP The electrical connections and the startup of the UP4E barrier are illustrated in the installation manual of the QE D61. The electrical connections and the startup of the UP4EL barrier are illustrated in the installation manual of the QE LOGIC A21.
Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY Déclare ci-après que le barriére electromecanique UP4E, UP4EL et UP4EH - est prévue pour être incorporée dans une machine ou être assemblée avec d’autres machines pour constituer une machine couverte par la directive 98/37/CE, modifée;...
Página 14
[11] Tige [21] Armoire de commande [12] Motoreducteur [22] Vis TE M12x110 galvanisées [13] Groupe fin de course (UP4E-UP4EL) [23] Patte superieure de fixation du ressort [14] Groupe encodeur (pour UP4EH) [24] Ecrou autobloquant M12 galvanisées [15] Levier de transmission [16] Arrêt mécanique intérieur...
Página 15
(fig. 8). ATTENTION: pour l’assemblage, utiliser la vis [22] et l’écrou [24] de la fixation supérieure du ressort. 3.6 Déplacer l’armoire électrique sur le côté opposé. 3.7 (Uniquement pour UP4E) Déplacer sur ON le commutateur DIP1 (fig. 10). 3.8 (Uniquement pour UP4EL-UP4EH) Déplacer sur ON le commutateur DIP2 (fig. 10).
4. RACCORDEMENTS ELECTRIQUES ET MISE EN SERVICE Les raccordements électriques et la mise en service de la barrière UP4E sont illustrés dans le manuel d’installation de l’armoire électrique D61. Les raccordements électriques et la mise en service de la barrière UP4EL sont illustrés dans le manuel d’installation de l’armoire électrique LOGIC A21.
Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY erklärt hiermit, daß Elektromechanische Torschranke UP4E, UP4EL und UP4EH - vorgesehen ist zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 98/37/EWG, inklusive deren Anderungen, zusammengefügt werden soll;...
Material in die Öffnungen der Verankerungsbeine, um diese in der Betonschalung einhängen zu können. Verlegen Sie die Kabelführungen durch die mittlere Öffnung der Platte (Abb. 3). Achtung: überzeugen Sie sich vom festen Sitz und von der Stabilität der Installation. 3.2 Das Schrankengehäuse befestigen. DITEC S.P.A - IP1589 - UP4...
Página 19
ACHTUNG: Verwenden Sie für die Montage die Schraube und die Mutter des oberen Federeinsatzes. 3.6 Steuerung auf die gegenüberliegende Seite versetzen. 3.7 (Nur UP4E). Den DIP1 auf ON stellen (Abb. 10). 3.8 (Nur UP4EL-UP4EH). Den DIP2 auf ON stellen (Abb. 10).
Página 20
4. ELEKTRISCHER ANSCHLUSS UND ANLAUF Die elektrischen Anschlüsse und der Betriebsstart der Schranke UP4E sind im Installationshandbuch der elektrischen Schalttafel QE D61 veranschaulicht. Die elektrischen Anschlüsse und der Betriebsstart der Schranke UP4EL sind im Installationshandbuch der elektrischen Schalttafel QE LOGIC A21 veranschaulicht.
Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY Declara que el sistema para barrera electromecànica UP4E, UP4EL y UP4EH - es costruido para ser incorporado en una maquina o para ser ensemblado con otras maquinarias para constituir un maquina considerada por la directiva 98/37/CE, come modificada;...
[3] Selector de llave [4] Conectar la alimentación a un interruptor omnipolar que tenga una distancia de abertura de los contactos de por lo menos 3 mm. (no suministrado por Ditec). 2.2 Elementos de la barrera (fig. 3, 4 y 8)
Página 23
(fig. 8). ATENCIÓN: para el ensamblaje utilizar, el tornillo [22] y la tuerca [24] de la fijación superior del resorte. 3.6 Desplazar el cuadro eléctrico al lado derecho. 3.7 (Solamente para UP4E) Posicionar el DIP1 en ON (fig. 10). 3.8 (Solamente para UP4EL-UP4EH) Posicionar el DIP2 en ON (fig. 10).
4. CONEXIONES ELECTRICAS Y PUESTA EN SERVICIO Las conexiones eléctricas y la puesta en servicio de la barrera UP4E están ilustradas en el manual de instalación del tablero eléctrico D61. Las conexiones eléctricas y la puesta en servicio de la barrera UP4EL están ilustradas en el manual de instalación del tablero eléctrico LOGIC A21.
Página 25
Todos los derechos son reservados Los datos que se indican han sido redactados y controlados con la màxima atenciòn. Sin embargo no podemos asumir ninguna responsabilidad por eventuales errores, omisiones o aproximaciones debidas a exigencias técnicas o gràficas. DITEC S.P.A - IP1589 - UP4...
