Conexión de más de una ACP al AC MANAGER

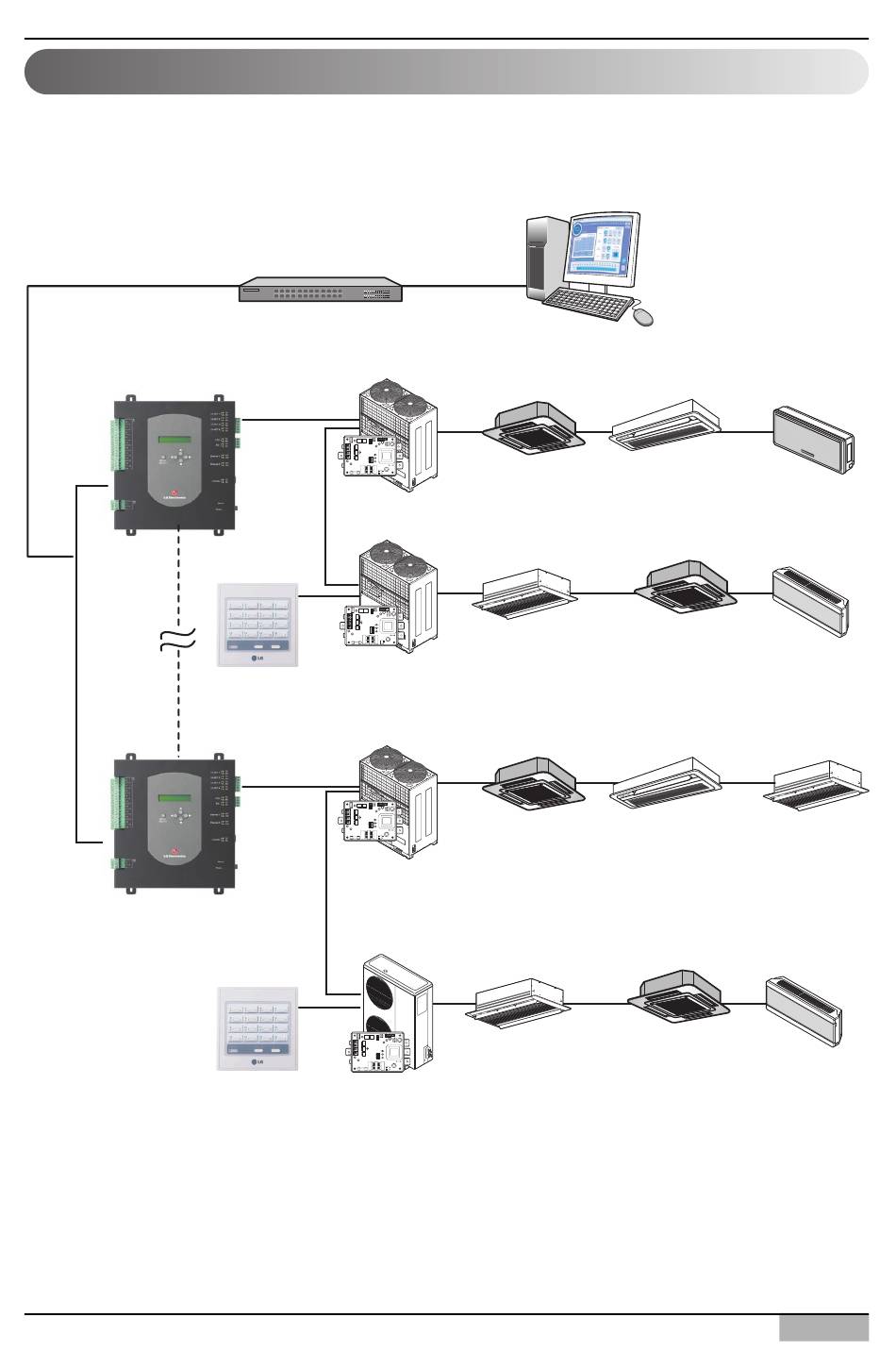

Cuando se conecta más de una ACP al AC MANAGER a través del núcleo, la ACP deberá
conectarse a la estructura de la red según se muestra en los ejemplos siguientes.
LAN
Cable directo.
ACP
Controlador central simple
(conexión de ser preciso)
ACP
Controlador central simple
(conexión de ser preciso)
Hub
Multi V
PI485
Multi V
PI485
Multi V
PI485
Multi
PI485
Manual de funcionamiento/instalación
2. Instalación de la ACP
AC Manager
00 01
10 11
20 21
30 31
02
12
22
32
2-7
