• El trabajo de instalación debe realizarse de acuerdo con el Reglamento Eléctrico nacional y únicamente por personal autorizado. • Después de leer completamente este manual de instalación, guárdelo para futuras consultas. TYPE : Controlador central simple Model : PQCSB101S0 www.lg.com...
Manual de uso y cuidados de la Unidad de control central CONTENIDO ■ Medidas de seguridad ............3 ■ Nombre de cada pieza ............6 Controlador central ..................6 Partes anexas....................6 ■ Dibujo dimensional ..............7 ■ Dibujo del cableado del sistema..........8 ■ Método de instalación............11 ■...
Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario u otras personas o daños a la propiedad, deberá seguir las instrucciones a continuación. ■ El funcionamiento incorrecto debido a la omisión de las instrucciones causará lesiones o daños. La seriedad se clasificará...
Precauciones de seguridad Para trabajos eléctricos, entre en contacto No instale, desmonte, ni vuelva a instalar la con el distribuidor, el vendedor, un unidad usted mismo (cliente). electricista cualificado, o un centro de servicio autorizado. • No desmonte o repare el producto usted mismo. •...
Página 5
Precauciones de seguridad No tire con fuerza del cable de alimentación. No coloque objetos pesados sobre los cables de alimentación. • Existe el riesgo de fuego, descarga eléctrica o daños • Podría ser causa de incendio o descarga eléctrica. al producto. Manual de instalación 5...

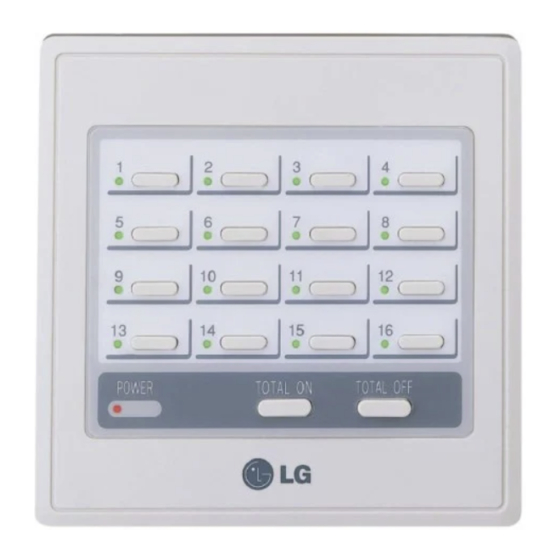

Nombre de cada parte Nombre de cada parte Controlador central simple 1. LED de visualización de estado On/Off (total 16 EA) Muestra el estado de la unidad interior si el botón individual On/Off ha sido pulsado. • Modo enfriamiento/ deshumidificación /ventilación: Verde •...
Plano del cableado del sistema Plano del cableado del sistema 1. Carcasa de instalación 1 del controlador central simple Indoor Unit . . . EXTERIOR <Nº grupo 1 > CN_REMO PI 485 Controlador Controlador de función central1 Conexión de unidad Unidad exterior Master Puente...
Página 9
Plano del cableado del sistema 2. Carcasa de instalación 2 del controlador central simple La línea de comunicación puede ampliarse hasta 16 controladores centrales simples con uno actuando como master y el resto como esclavos. Esclavo Master Método de instalación 1.
Página 10
Plano del cableado del sistema 3. Carcasa de instalación 3 del controlador central simple Esclavo Esclavo Esclavo Master Método de instalación 1. Conjunto de tres controladores centrales simples que están agrupados en cascada para compartir línea de alimentación común desde el mismo exterior. 2.
Método de instalación Método de instalación 1. Sujete con ambas manos la pieza central delantera o trasera del controlador central y, a continuación, separe la carcasa estirando hacia delante o hacia atrás mientras presiona ligeramente la carcasa delantera. 2. Afloje los cuatro tornillos de anclaje del PCB y, a continuación, separe la carcasa trasera y el PCB. ...
Página 12
Método de instalación 4. Conecte los cables de conexión siguiendo las instrucciones (Consulte la página 12) • Para extraer los cables de conexión Orificio para desde la parte posterior de la carcasa, cables utilice los orificios para cables de la carcasa trasera.
Método para conectar los cables Método para conectar los cables 1. Conecte el PI 485 instalado en la unidad exterior al controlador central. Controlador central 2. Para alimentar el controlador central, utilice el bloque terminal Vcc y el terminal GND del PI 485 o una unidad independiente de suministro de corriente de 10v CC.
Seleccione el Tipo de control avanzado KSDO4H L1 2 3 * LGAP : Protocolo de aire acondicionado LG Métodos de configuración de productos Multi V y Multi (con aplicación LGAP) ➔ 1 ON (encendido), el resto OFF (apagado): Productos MultiV (excepto productos CRUN) o productos Multi (sin inverter) con aplicación PCB...
Método de ajuste del interruptor Método de ajuste del interruptor Ajuste de grupo Seleccione el grupo para el controlador central utilizando el interruptor rotativo situado en la parte frontal del controlador PCB. Número � 11 12 15 16 de grupo Ajuste del �...
Método de ajuste del interruptor Ajuste del master/esclavo cuando se utiliza el LGAP Seleccione “on/off” del interruptor selector Nº2 situado en la parte frontal del controlador PCB para elegir si quiere aplicar el LGAP. - Cuando encienda el interruptor selector Nº 2, se aplicará Controlador Controlador Clasificación...
Método de ajuste del interruptor Método de conexión del controlador de funciones El aparato debe estar siempre desconectado de la corriente cuando se conecta el controlador de funciones al controlador central. Conecte el controlador de funciones como se muestra abajo. Los símbolos mostrados como CN-REMO en el bloque terminal del controlador central y el color de los cables del controlador de funciones deben coincidir.
Direccionamiento de la unidad interior Direccionamiento de la unidad interior Multi V PLUS y productos MPS ■ Uso del controlador remoto cableado Es la función que se debe utilizar para conectar el control central. Consulte el manual del controlador remoto para obtener una información más detallada. Al pulsar el botón durante 3 segundos, accederá...
Direccionamiento de la unidad interior ■ Uso del controlador remoto cableado 1. Modo ajuste de la dirección Con el botón MODE presionado, pulse el botón RESET. Utilizando el botón de ajuste de temperatura (TEMP), configure las direcciones de la unidad interior. - Rango de ajuste: 00 ~ FF Nº...
Solución de problemas Solución de problemas 1. Compruebe otra vez si todas las conexiones se han realizado siguiendo las instrucciones del manual de instalación. 2. En el caso de que varios productos (Multi-V, MPS, Multi etc.) estén conectados al controlador (a una red), primero configure todos los productos y después inicie el sistema.
Página 21
Адресация комнатного устройства Адресация комнатного устройства Multi V PLUS & MPS устройство ■ Проводной пульт дистанционного управления Данная функция предназначена для подключения к центральному контроллеру. Дополнительные сведения см. в инструкции по эксплуатации центрального контроллера. Для перехода в режим настройки пульта дистанционног о...
Адресация комнатного устройства ■ Проводной пульт дистанционного управления 1. режим установки адреса При нажатой кнопку MODE, нажмите кнопку RESET. С помощью TEMPERATURE SETTING кнопку, установите внутренний адрес устройства. - Диапазон установки : 00 ~ FF Group No. Indoor Unit No. После...
Устранение неисправностей Устранение неисправностей 1. Еще раз проверьте, как произведено подключение. 2. Если мульти устройства (Multi-V, MPS, Multi etc.) подключены к контролеру, закончите устано вку для всех устройств, а потом включите систему. 3. Двухрядный переключатель PI 485 вида устройства и группы не соответствует контролеру. Э то...
