ESQUEMA DE MANTENIMIENTO

6
7
21
20
8

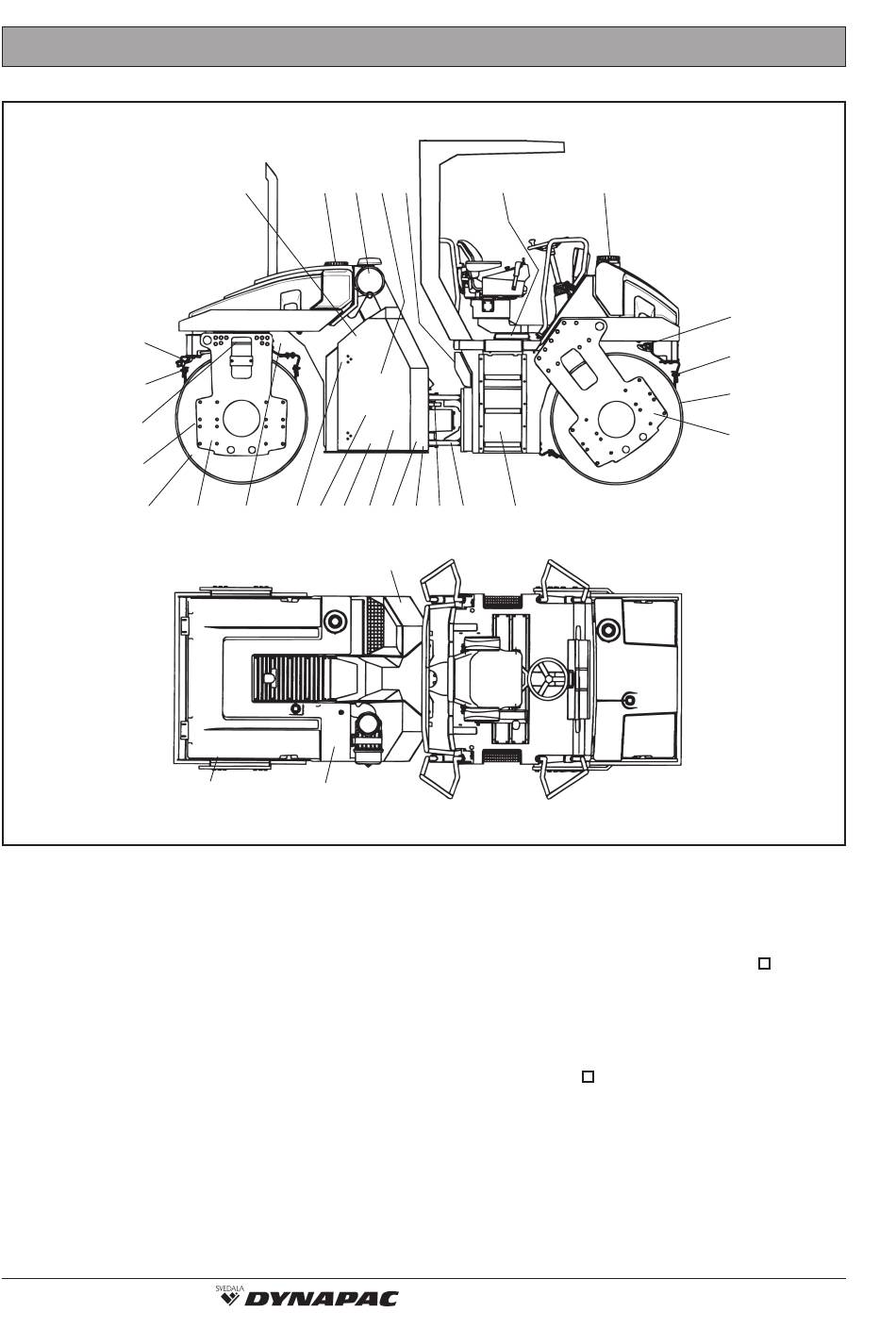

Fig. 1 Puntos de servicio y mantenimiento
1. Depurador de aire
2. Aceite de motor
3. Repostaje de combustible
4. Apoyo del asiento
5. Depósitos de agua, llenado
6. Sistema de irrigación
7. Rascadores
8. Cilindros
6
23 5 1 2 3
19 18 17 16 15 14 13 12 11 10
24
23
9. Depósito de combustible
10. Articulación de dirección
11. Cilindro de dirección
12. Filtro del aceite hidráulico
13. Nivel del aceite hidráulico
14. Aceite hidráulico, llenado
15. Depósito de líquido hidráulico
16. Motor diesel
4
9
22
CC 222/222C - CC 232/232C - CC 322 M222ES5
5
6
7
8
19
17. Bisagra
18. Cilindro pivotante
19. Pieza de goma
20. Cilindros, lubricación
21. Apoyo pivotante
22. Batería
23. Enfriador del aceite hidráulico
24. Neumáticos (máquina combinada)
= Solamente CC 232/232C
