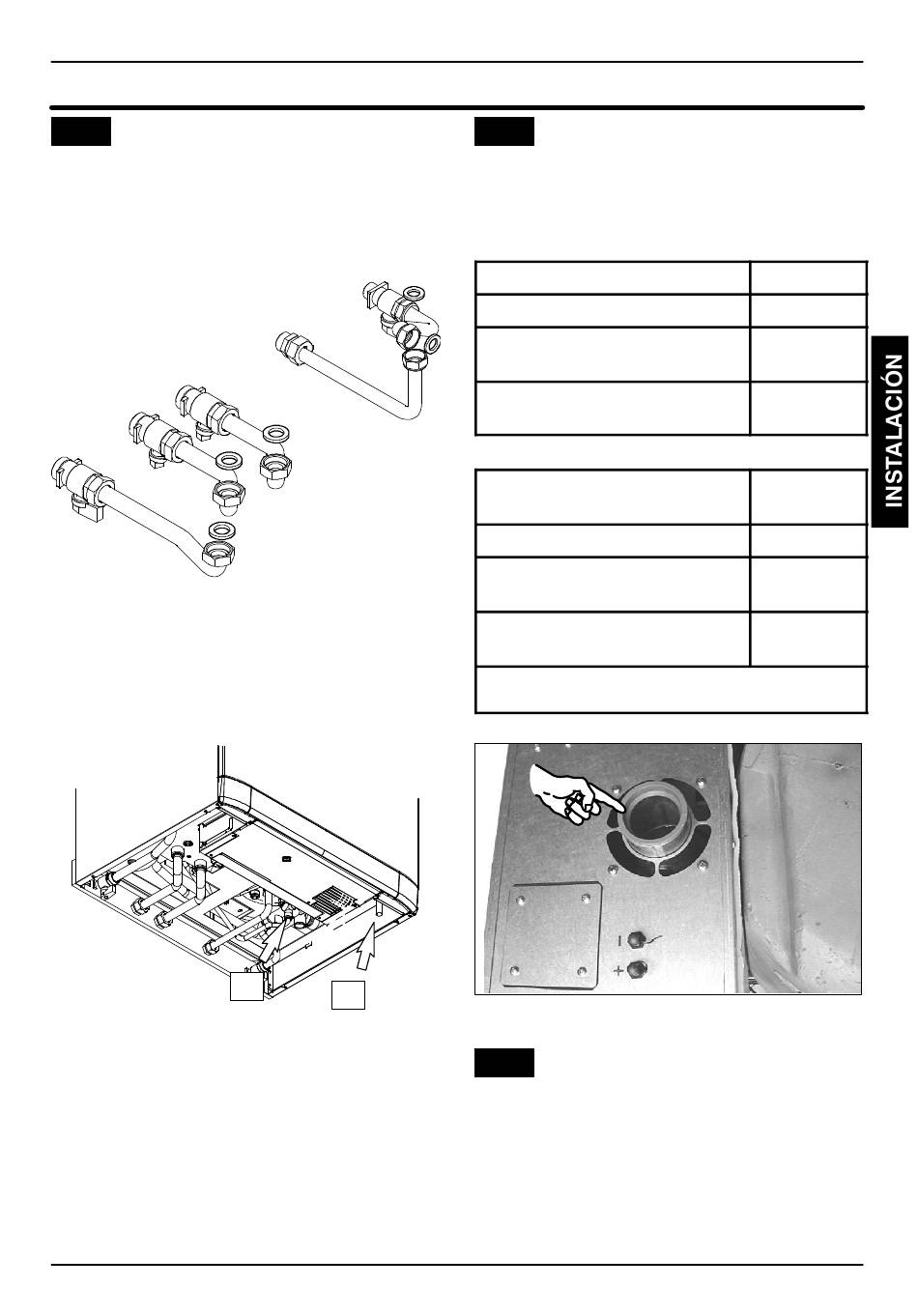

Montaje de la caldera

1 Quitar los tapones de protección de las tube-
rías de la caldera.
2 Montar la caldera su el soporte.
3 Enroscar los grifos en la instalación hidráulica.
4 Fije los trozos de tubo abocados en los grifos.
fig. 5.3
5 Proceder al empalme de las tuberías utilizando
las juntas originales suministradas con los gri-
fos. Se recomienda apretar bien los empalmes
hidráulicos y de gas fig. 5.3.
6 Realizar la prueba de estanquidad de la insta-
lación de alimentación de gas.
fig. 5.4
7 Conectar la descarga de le válvule de seguri-
dad 32 y 33 en la fig. 5.4 a un cono de des-
agüe.
33
32
5.7 Instalación del conducto para
la evacuación de los humos
Hay que referirse a las indicaciones de la
tab. 5.2 o tab. 5.3 para quitar o poner los dia-
fragmas en el codo del ventilador fig. 5.5
Coaxiales ø 60/100 mm
Para longitudes de 0,5 m a 1 m
Para longitudes superiores a 1
m y hasta 2 m
Para longitudes superiores a 2
m y hasta 4 m
tab. 5.2
Coaxiales ø 80/125 mm
(Descarga en el techo)
Para longitudes de 0,5 a 1,5 m
Para longitudes superiores a
1,5 m y hasta 6,5 m
Para longitudes superiores a
6,5 m y hasta 8,5 m
En el conducto de expulsión humos riesgo de con-
densación para tramos de más de 1 m
tab. 5.3
fig. 5.5
5.8 Dimensiones y longitud del
conducto para la evacuación
de los humos
La descarga del humo / aspiración del aire se
puede realizar según las modalidades C12 C32
C42
Adaptador
ø 44 mm
ø 47 mm
sin
Adaptador
ø 44 mm
ø 47 mm
sin
