VIII. Ställa in bladets skärvinkel
Vanligtvis fungerar en vinkelinställning bra för de
flesta situationer. Den minst aggressiva skärvinkeln
(bladet lutat bakåt) rekommenderas för djup snö. Med
denna inställning kan slitstången glida under snön och
ge den största kraften som trycker ner bladet. Se figur
11 a.
Den mellersta skärvinkelinställningen ger bra
allmänna prestanda. Denna inställning ska användas
med tung eller våt snö. Se figur 11 b.
Den mest aggressiva skärvinkeln (toppen av bladet
lutat framåt) rekommenderas när du flyttar sand och
grus. Denna inställning ger också bättre skrapfunktion
på is eller ytor som är täckta med hårdpackad snö. Se
figur 11 c.
Båda buffertblocken på båda sidor av plogens
underrede behöver vridas och ställas in i samma läge.
Använd en skiftnyckel till att lossa bultarna (B5, B6).
Skjut bladets kant bort från underredet tills blocket kan
vridas till önskat läge. Se figur 12.
Sätt fast varje block med en låsmutter och dra åt
den till 42 Nm. Ställ in fjäderspänningen igen som du
vill ha den och installera; dra sedan åt fjäderkonsolens
bultar.
Förutom de tre buffertblocklägena, har Warn SXS
plogsystem också ytterligare tre lägen för att justera
bladvinkeln genom att du kan använda det andra
ribbmonteringsmönstret i plogbladets ribba. Det andra
främre mönstret kräver att du avlägsnar bultarna som
fäster ribbfästplåtarna vid bladet och att du sätter
tillbaka bultarna i det bakre hålet. Den mest aggressiva
skärvinkeln på plogens ribba rekommenderas när du
flyttar sand och grus. Denna inställning ger också
bättre skrapfunktion på is eller ytor som är täckta
med hårdpackad snö. Vi rekommenderar att du börjar
med den mindre aggressiva skärvinkelns position på
plogens ribba.
WARN® INDUSTRIES
a.
b.
c.
Vrid bladet framåt så att
buffertblocket kan (A8) till
PAGE 49

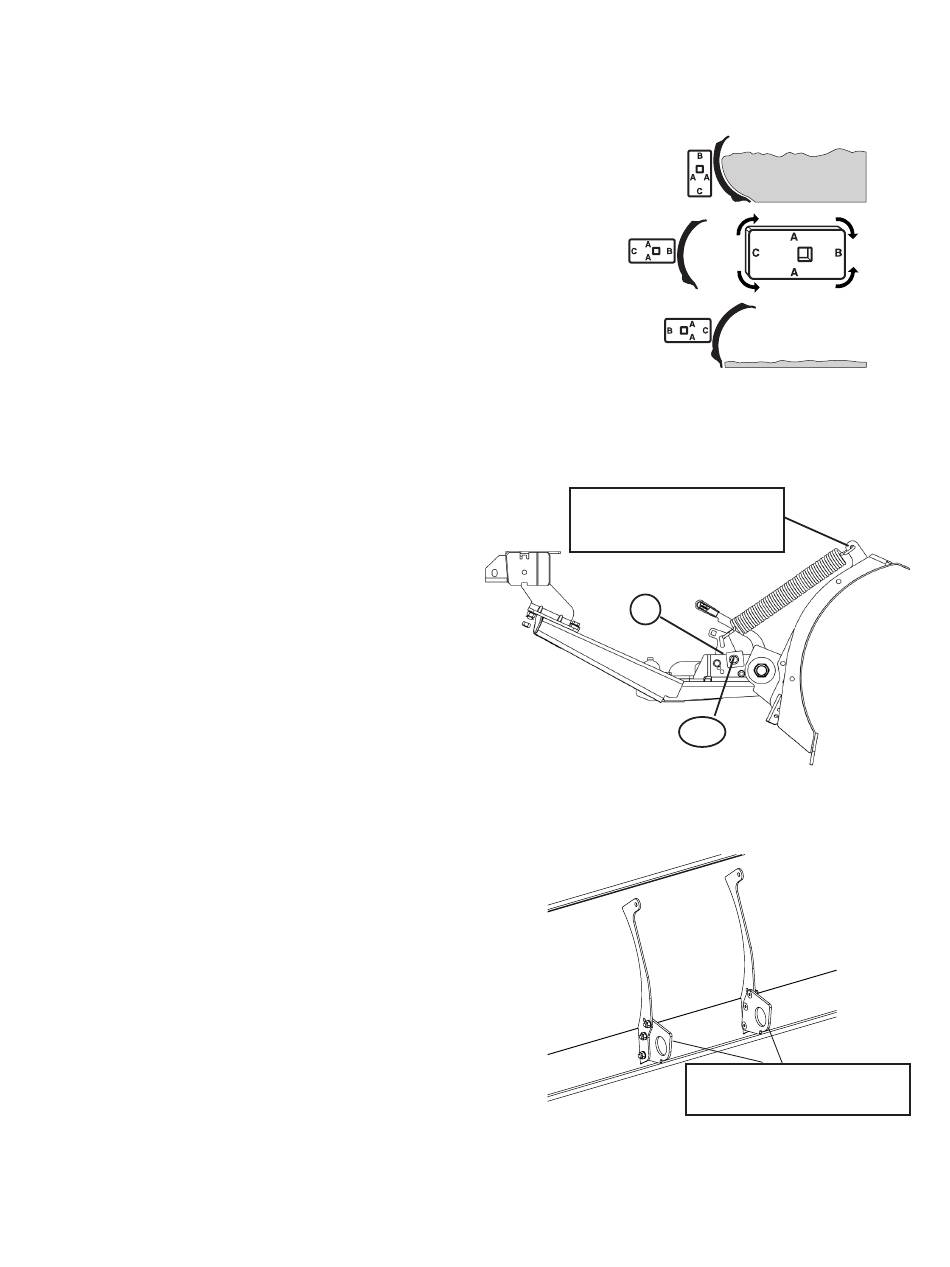

Figur 11
