Monte el ITS-DX4020-G en la caja del panel de control

Consulte Figura 3.2, Página 13.
1.
2.
¡NOTA!
La antena debe colocarse sobre una superficie metálica para que funcione correctamente.
3.

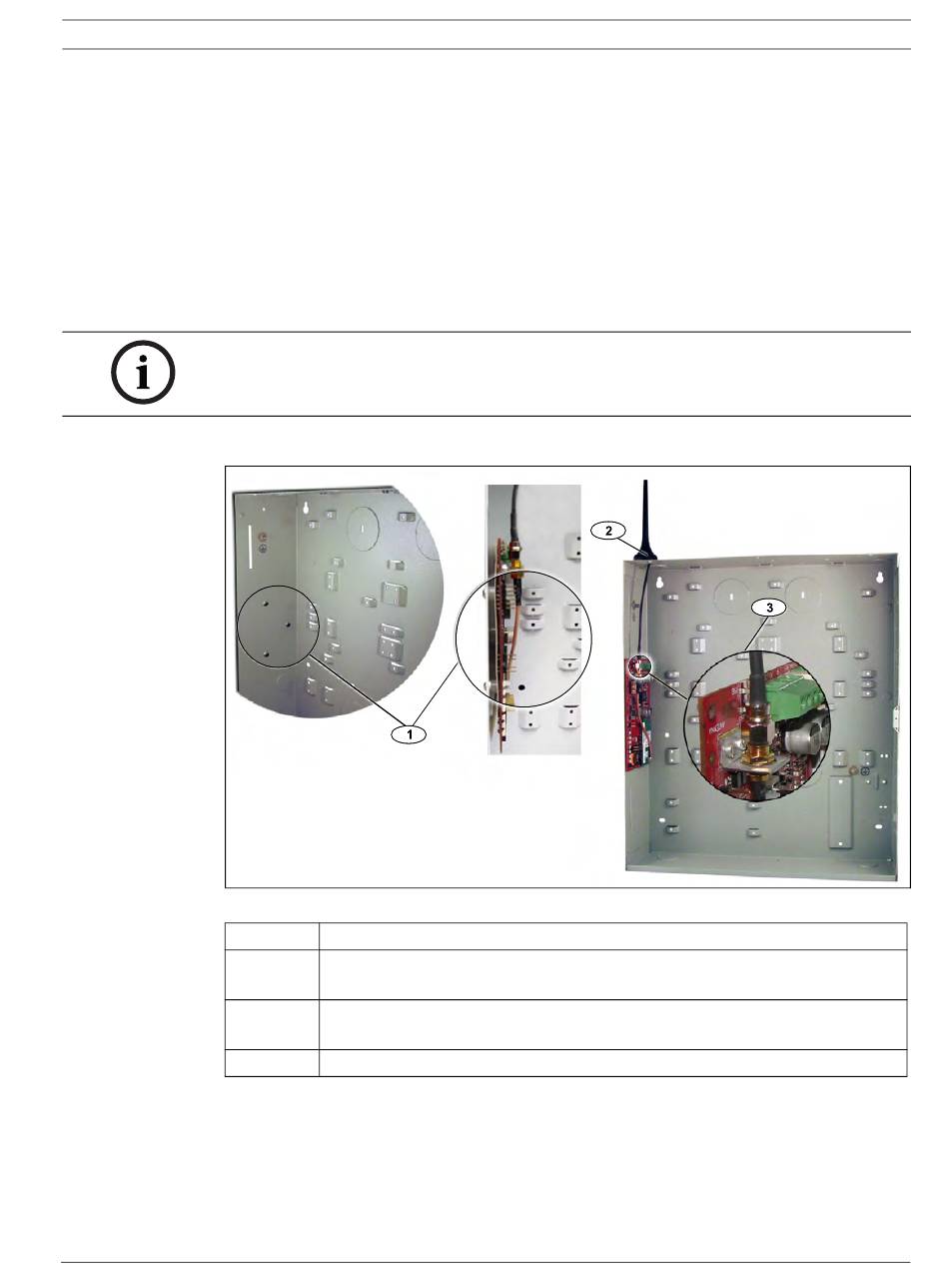

Figura 3.2 Ejemplo de ubicación de montaje en la caja del panel de control
Leyenda
1
2
3
Bosch Security Systems, Inc.
Monte el ITS-DX4020-G en la caja del panel de control utilizando los tornillos de montaje
suministrados.
Utilice cualquiera de los patrones de montaje de tres orificios estándar de la caja del
panel de control. Si es necesario, retire las tres salidas. Si es necesario, utilice el soporte
de montaje D137 (no incluido) para montar el ITS-DX4020-G en la caja del panel de
control.
Coloque la antena magnética en posición vertical sobre la parte superior de la caja del
panel de control o sobre otra superficie metálica.
Conecte el cable de la antena al ITS-DX4020-G.
Descripción
Ejemplo de ubicación de montaje e ITS-DX4020-G montado en esa ubicación
con los tornillos de montaje suministrados
Antena magnética (montaje en la parte superior de la caja); dirija el cable de la
antena a través de la salida de la caja
Conector ANTENNA en ITS-DX4020-G
