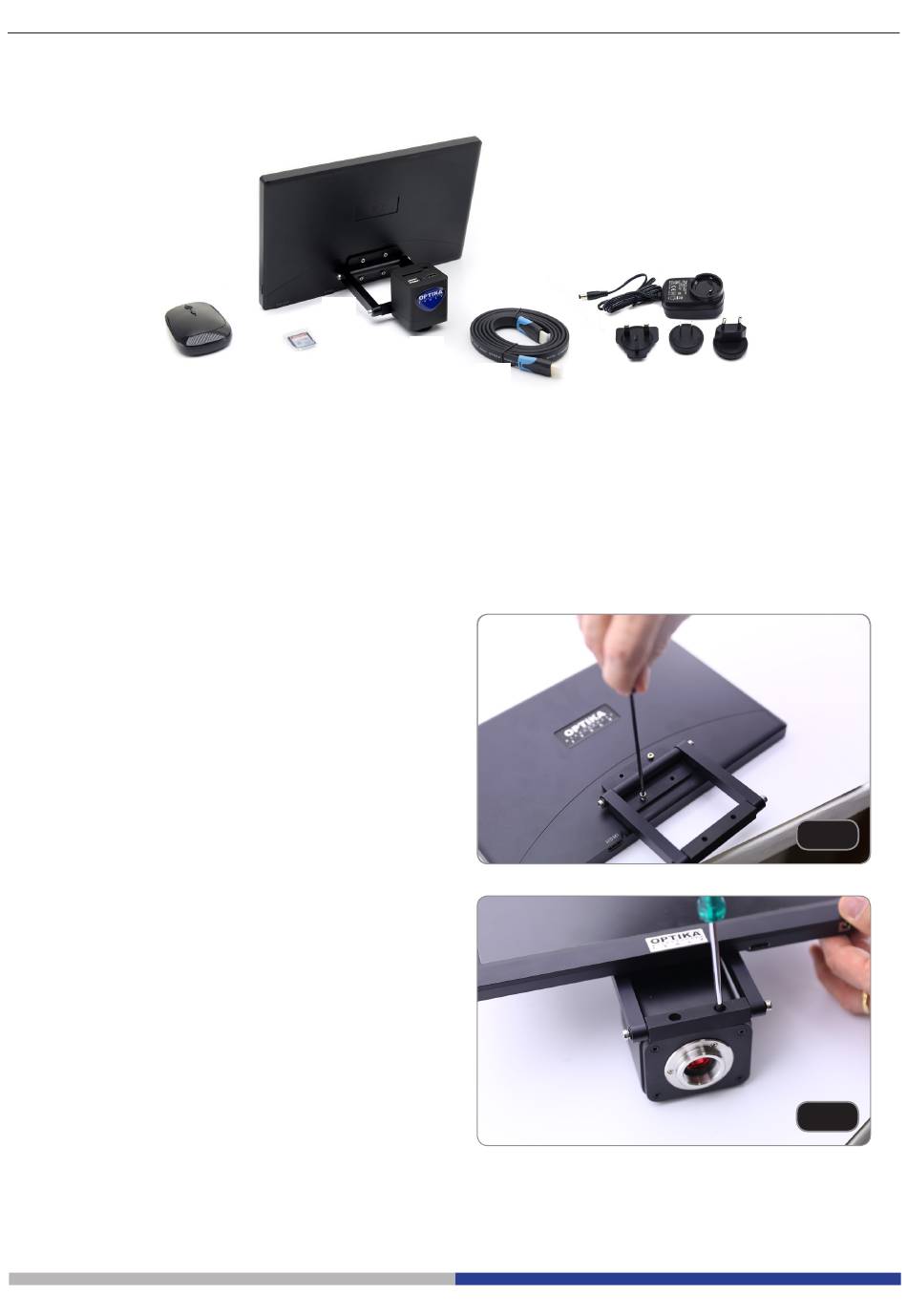

9.2.2 C-HESC

⑤
① Cámara C-HE
② Monitor HDMI
③ Escuadra de fijación
④ Cable HDMI
9.3

Montaje

1. Apriete los cuatro tornillos de cabeza cilíndrica
suministrados en la parte posterior del monitor.
(Fig. 10)
2. Atornille los dos tornillos Phillips suministrados
en los dos orificios de la cámara. (Fig. 11)
3. Monte el paso "C" y conecte los cables de ali-
mentación y HDMI.
4. El sistema está listo.
②
③
⑥
①
④
⑤ Mouse wireless
⑥ Tarjeta SD 16GB
⑦ Alimentación (2 unidades)
Página 87
⑦
Fig. 10
Fig. 11
