CONTROL E INDICADORES
Indicador LED del
carril de escaneo 2
Interruptor de
alimentación

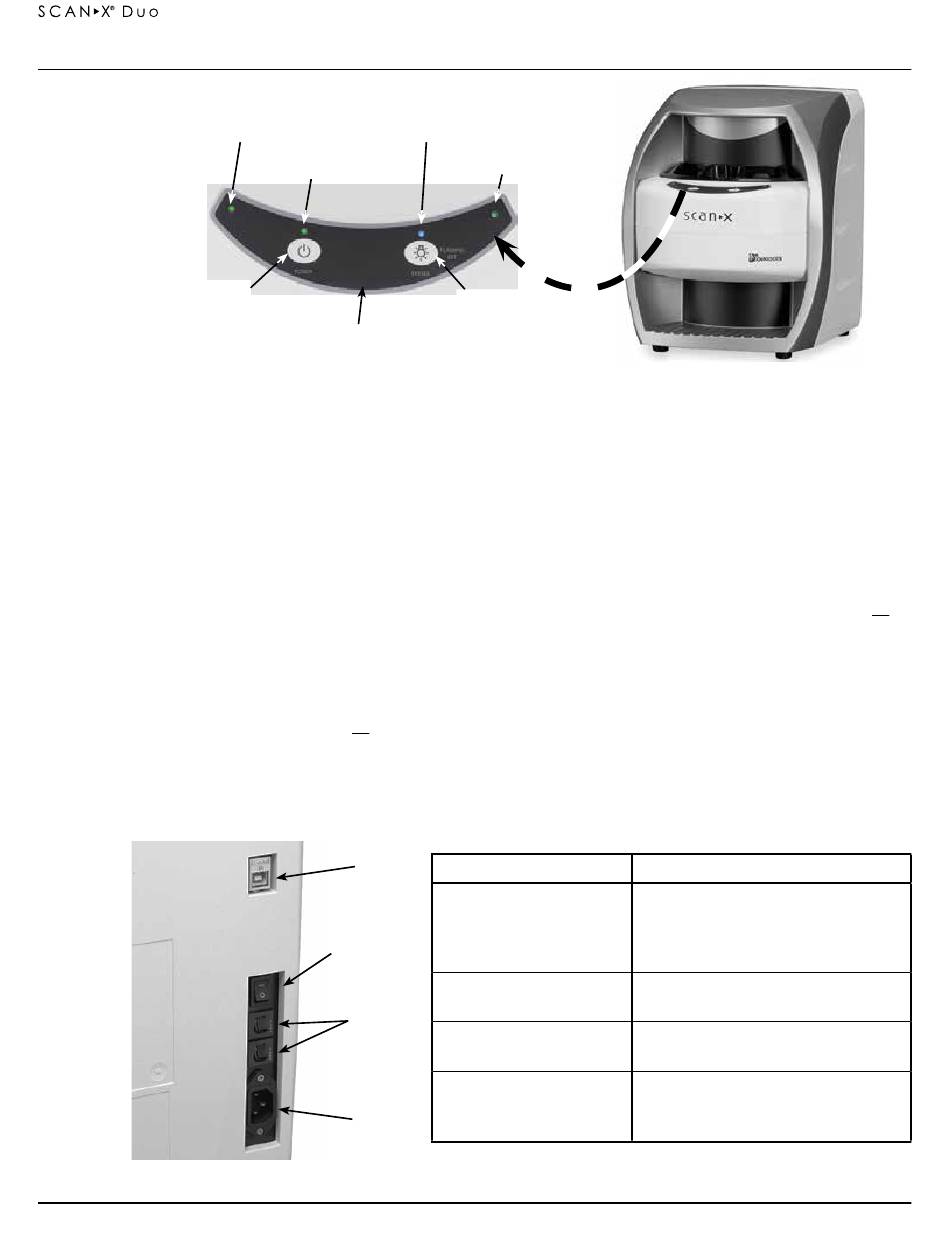

Figura 2 . Controles e indicadores del panel delantero del sistema ScanX Duo
Panel de control de botones
Interruptor de alimentación
Indicador LED verde Listo/
Suspensión
Interruptor de borrado
Indicador LED azul de
apagado intermitente
Indicadores LED de
carriles de escaneo 1 y 2
Figura 3 . Controles y conectores del panel posterior del sistema ScanX Duo
Página 10
Indicador LED
a
apagado intermitente
Indicador LED verde
Listo/Suspensión
Panel de control de botones
Alterna entre los modos "suspensión" y "listo", como se indica a continuación:
1 . Presiónelo para cambiar del modo de suspensión al modo listo .
2 . Manténgalo presionado durante al menos 2 segundos para cambiar del modo
de suspensión al modo listo .
Se ilumina de color verde para indicar que el sistema ScanX está listo para funcionar .
Cuando se apaga, este indica que el sistema ScanX está en el modo suspensión .
Alterna entre el encendido y apagado de la función de borrado . Este interruptor no
tiene efecto alguno una vez que se inicia el escaneo o borrado de la placa .
Se ilumina de color azul de modo continuo para indicar que la función de borrado está
encendida y las PSP se borrarán luego del escaneo .
Parpadea de color azul para indicar que la función de borrado está apagada y las
PSP no se borrarán luego del escaneo .
Se iluminan de color verde cuando se ha activado el escáner, para indicar que
puede insertarse una PSP en el carril del sistema ScanX .
Se iluminan de color amarillo para indicar que se ha detectado la PSP y que el
escáner la está transportando en el carril correspondiente .
Artículo
Conector
USB tipo B
Conector USB tipo B
Interruptor de
alimentación
principal (1/0)
Interruptor de alimentación
principal (1/0)
Disyuntores
Disyuntores de 2 A
de 2 A
Conector IEC
Conector
IEC
zul
de
Indicador LED del
carril de escaneo 1
Interruptor
de
borrado
Función
Proporciona conexión USB desde
la computadora a través del cable
USB de conexión a la computadora
(suministrado) .
Controla la aplicación de electricidad
operativa al sistema ScanX .
Brinda protección contra cortocircuitos
en los circuitos eléctricos internos .
Brinda conexión de alimentación de
la toma de red a través del cable de
alimentación (suministrado) .
Air Techniques, Inc.
