Danfoss NovoCon S Ficha Técnica

Ficha técnica

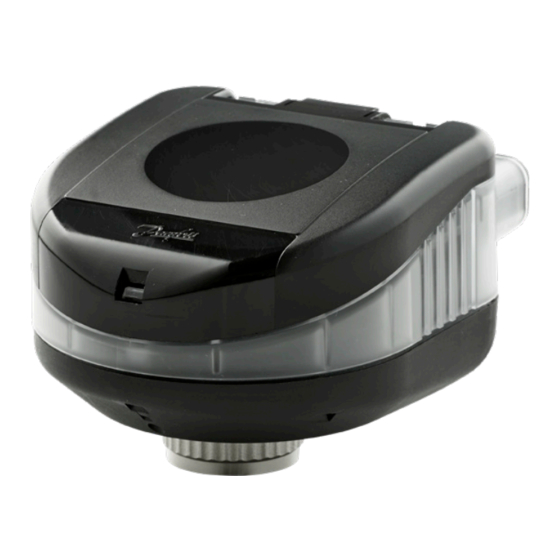

NovoCon® S - Actuador de alta precisión
Descripción
© Danfoss | 2019.05
El actuador de bus de campo multifunción de
alta precisión NovoCon® S está específicamente
diseñado para usarse en combinación con válvulas
de equilibrado y control independientes de la presión
AB-QM en el rango de tamaños DN 10-32.
La válvula de control independiente de la presión
AB- QM modula el flujo para evitar desbordamientos
y una reducción de la eficiencia de la caldera
y/o del chiller.
El actuador con AB-QM se utiliza para controlar
el suministro de agua a los ventiloconvectores,
techos refrigerados, unidades de inducción,
pequeños recalentadores, reenfriadores, UTA y otras
unidades de terminales para el control de zonas
en que el medio controlado es agua calentada/
refrigerada. Gracias a su precisión, su funcionalidad
remota y las características de indicación del flujo,
este producto acelera el proceso de puesta en
servicio, permite un mantenimiento sencillo, mejora
el confort interior, aumenta el ahorro de energía
y permite una asignación de costes de energía
de calefacción/ refrigeración asequible.
La alta precisión de posición del actuador, junto con
la característica linear e independiente de la presión
de la válvula AB-QM, permite utilizar el NovoCon® S
como un indicador de flujo.
La configuración de los parámetros del actuador
y de la válvula se realiza a través de bus de campo.
El control se lleva a cabo a través de bus de campo
o de entradas analógicas al NovoCon® S.
Entre sus aplicaciones habituales se incluyen
las siguientes:
• Paneles de techo radiantes alimentados
por 4 tuberías (suministro y retorno de calefacción
y suministro y retorno de refrigeración).
• Ventiloconvectores, con bobinas individuales
alimentadas por 4 tuberías (suministro y
retorno de calefacción y suministro y retorno
de refrigeración).
Características generales:
• Funciones de puesta en servicio/preajuste/limpieza
• Indicación de flujo
• Alta precisión de posición
• Aplicaciones de administración de energía
• Aplicaciones de cambio de 4/2 tuberías
• Aplicaciones de E/S
• Indicador LED que muestra el estado
• Montaje sin herramientas
• No precisa mantenimiento
• Proceso de posicionamiento automático
• Mínimo nivel de ruido durante el funcionamiento
• Cables de conexión sin componentes halogenados
• Direccionamiento MAC automático para BACnet
• Detección automática de la velocidad de baudios
• Informes de alarmas circunstanciales para BACnet
• Alarma de bloqueo de válvula
• Detección de cables rotos en control analógico
y señal de tierra
• Opción de BACnet MS/TP o Modbus RTU
en el mismo producto
• Protección contra fallos de cableado en cualquier
cable de hasta 30 V
En combinación con el actuador NovoCon®
ChangeOver , el NovoCon® S ofrece una solución
6
exclusiva para el control de la válvula AB-QM y una
válvula de bola motorizada de 6 puertos que ofrece
una función diversora entre dos circuitos de agua
para sistemas de cambio de 4 tuberías.
Esta función diversora, utilizada principalmente
para paneles radiantes, también permite aumentar
la potencia de refrigeración y calefacción de un
ventiloconvector manteniendo el mismo tamaño
compacto en comparación con un modelo de doble
bobina en el que los circuitos de agua de calefacción
y refrigeración tienen cada uno su propia bobina.
La válvula diversora de 6 puertos y el actuador
funcionan en combinación con una válvula PIBCV
AB-QM y un actuador de bus NovoCon® S. La AB-QM
equilibra el flujo y el actuador de bus NovoCon® S lo
controla. El NovoCon® S también controla el actuador
de la válvula diversora de 6 puertos, que cambia entre
calefacción y refrigeración. Esta funcionalidad única
se caracteriza por los siguientes factores:
• Solo hay un único bus de campo y un cable
de conexión de la corriente de alimentación al
actuador NovoCon® S. Este alimenta el NovoCon® S
y, al mismo tiempo, controla el actuador
de 6 puertos. Además, hay información desde
el actuador de 6 puertos hasta el NovoCon® S.
• El actuador NovoCon® S detecta automáticamente
los fallos comparando señales de control e
información de 0-10 V, si el actuador de 6 puertos
se encuentra en modo de funcionamiento manual,
si se retira de la válvula o si la válvula de 6 puertos
está bloqueada.
• El actuador NovoCon® S tiene dos preajustes
de caudal diseñados: uno para la calefacción
y otro para la refrigeración.
• El actuador NovoCon® S indica la emisión
de potencia y registra el consumo de energía
de calefacción y de enfriamiento basándose
en la medición de la temperatura de la tubería
de impulsión, suministro y retorno.
• En el modo de mantenimiento, el actuador
de 6 puertos puede cerrar completamente
la válvula y evitar cualquier fuga, ahorrando
así en válvulas de cierre.
• El algoritmo del actuador NovoCon® S garantiza
que solo funcione un actuador en cada par
(NovoCon® S y actuador de la válvula de 6 puertos).
Esto asegura que nunca funcionen a la vez
los dos actuadores de la pareja. Además, reduce
la demanda de amplificadores de voltaje
en las conexiones en cadena.
• El actuador NovoCon® S detecta si el cable
del actuador de 6 puertos se desconecta.
En este caso, se inicia una alarma.
VD.HU.X4.05| 1
