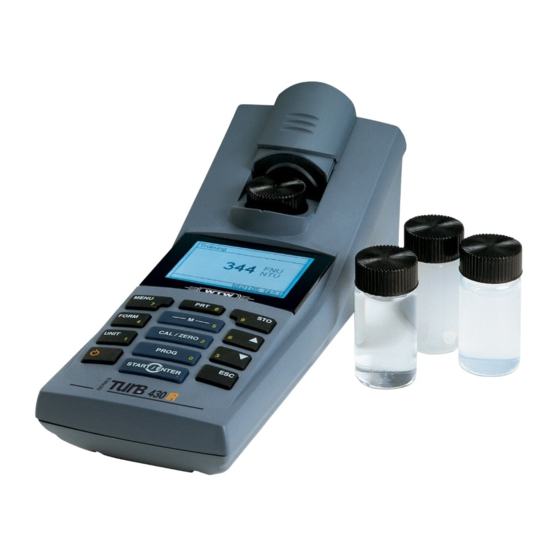

- Página 1 INSTRUCCIONES DE OPERACIÓN ba75507s08 11/2020 Turb 430 IR/T TURBIDÍMETRO DE BOLSILLO...
- Página 2 Turb 430 IR/T © Xylem Analytics Germany GmbH Copyright 2020 Printed in Germany. ba75507s08 11/2020...
-
Página 3: Tabla De Contenido
Turb 430 IR/T Indice Indice Sumario ......... . . 6 Características generales . - Página 4 Turb 430 IR/T 4.5.4 Configuración para las mediciones de la turbiedad . . 34 4.5.5 Calibración ....... . . 35 Archivar en memoria .
- Página 5 Turb 430 IR/T 7.1.2 LabStation ....... . . 55 Turbiedad ........56 7.2.1 Turb 430 IR .
-
Página 6: Sumario
Sumario Turb 430 IR/T Sumario Características generales Con el turbidímetro compacto de precisión Turb 430 IR/T Ud. puede efectuar mediciones de la turbiedad de manera rápida y confiable: El Turb 430 IR/T ofrece en todos los campos de aplicación máxima comodi- dad de empleo, confiabilidad y seguridad de medición. -
Página 7: Teclado
Turb 430 IR/T Sumario Teclado Funciones de las Cambiar a la indicación del valor medido teclas <M> Iniciar la calibración <CAL/ZERO> Acceder a los menús / confirmar el ingreso / iniciar la medición <START/ENTER> Llamar el menú configuración (aquí se lleva a cabo la configuración del sistema) <MENU>... -
Página 8: Display
Sumario Turb 430 IR/T Cambiar al nivel superior siguiente del menú / Cancelar el ingreso de datos<ESC> Ingreso de cifras a través del bloque numérico del teclado (vea NGRESAR LAS CIFRAS A TRAVÉS DEL TECLADO O BLOQUE DE CIFRAS página 21). Display El display gráfico le muestra, al presentar el valor medido, toda la informa- ción correspondiente a la medición actual. -
Página 9: Conexiones Varias
Turb 430 IR/T Sumario Conexiones varias 1 Transformador de alimentación 2 Contactos para el manejo y funcionamiento con la unidad LabSta- tion 3 Interfase RS232 (serial) ba75507s08 11/2020... -
Página 10: Labstation (Opcional)
Sumario Turb 430 IR/T LabStation (opcional) Con la LabStation, que Ud. puede adquirir como accesorio, puede trabajar con el Turb 430 IR/T cómodamente en el laboratorio. Trabajando en el laboratorio, aprovecha Ud. de las siguientes funciones adi- cionales de la LabStation: ... -
Página 11: Seguridad
Turb 430 IR/T Seguridad Seguridad Informaciones sobre la seguridad 2.1.1 Informaciones sobre la seguridad en el manual de instrucciones El presente manual de instrucciones contiene información importante para el trabajo seguro con el instrumento de medición. Lea completamente el ma- nual de instrucciones y familiarícese con el instrumento de medición antes de ponerlo en funcionamiento y al trabajar con él. -
Página 12: Funcionamiento Seguro
Seguridad Turb 430 IR/T Funcionamiento seguro ATENCIÓN Peligro de lesiones de la vista por radiaciones visibles e in- visibles de diodos luminosos. En el compartimento de cube- tas del Turb 430 IR se encuentran diodos emitentes de luz (LED) de la clase 1M. No observar la emitencia o radiación a través de instrumen- tos ópticos. -
Página 13: Puesta En Funcionamiento
Turb 430 IR/T Puesta en funcionamiento Puesta en funcionamiento Partes incluídas Turbidímetro de bolsillo Turb 430 IR o bien Turb 430 T 4 pilas 1,5 V tipo AA (en el compartimento de pilas) Opcional: Baterías recargables y transformador de alimentación con en- chufe europeo, incluidos hay enchufes adaptadores para USA (EEUU), UK (Gran Breta- ña) y Australia... - Página 14 Puesta en funcionamiento Turb 430 IR/T OBSERVACION Evite que el conjunto de baterías se descargue completamente. Si Ud. no usa el instrumento durante un período prolongado, cargue el con- junto de baterías cada 6 meses. Función de desco- El instrumento está provisto de una función de desconexión automática para nexión automática ahorrar las pilas y/o el conjunto de baterías recargables (vea el párrafo 4.4).
-
Página 15: Conectar La Labstation
Turb 430 IR/T Puesta en funcionamiento Conectar la LabStation La LabStation puede ser adquirida como accesorio (vea el párrafo 8.1). Para aprovechar las funciones de la LabStation durante el trabajo en labora- torio, enchufe la LabStation y coloque el Turb 430 IR/T en la misma. Conectar la LabS- tation (opcional) En caso dado, cambiar el enchufe europeo (1) del transformador de... -
Página 16: Puesta En Servicio Por Primera Vez
Puesta en funcionamiento Turb 430 IR/T LabStation Puesta en servicio por primera vez Proceda de la siguiente manera: Para el funcionamiento – con batería recargable: colocar el conjunto de baterías recargables (vea el párrafo 5.1.2) – conexión a la red y recargar el conjunto de baterías recargables: conectar el transformador de alimentación (vea el párrafo 3.2). -
Página 17: Operación
Turb 430 IR/T Operación Operación Conectar el instrumento Conectar Presionar la tecla <ON/OFF>. Aparece el menú inicio durante 30 segundos. En el renglón de indicación del estado aparece la designación del instrumen- to y la versión del software. inicio turbiedad i Turb 430 IR V 0.24 Para acceder al menú... -
Página 18: Colocar Una Cubeta
Operación Turb 430 IR/T Iluminación del El instrumento, funcionando con pilas o baterías recargables, desconecta display durante el automáticamente la iluminación del display después de 30 segundos sin funcionamiento que haya sido accionada una tecla. Al oprimir nuevamente cualquier tecla, la con pilas y bate- iluminación se conecta nuevamente. -
Página 19: Tipos De Funcionamiento
Turb 430 IR/T Operación Elementos de con- En el párrafo 1.2 y párrafo 1.3 encontrará Ud. un sumario de los elementos trol de control y del display. Display Funciones diver- En el párrafo 4.3.1y en el párrafo 4.3.2 encontrará Ud. un sumario de los mo- dos de funcionamiento del Turb 430 IR/T y la navegación por los menús y las Navegación funciones. -
Página 20: Configuración
Operación Turb 430 IR/T configuración turbiedad sistema inform Configuración Las configuraciones están identificadas por un punto doble. La configura- ción actual aparece en el borde derecho. Con <START/ENTER> se acce- den a las diferentes posibilidades de configuración. A continuación se puede modificar la configuración con <... -
Página 21: Ejemplo 1 De Navegación:asignar El Idioma
Turb 430 IR/T Operación turbiedad \ calibración El símbolo i identifica i colocar estándar textos informativos, por ejem- 1000 FNU/NTU plo mensajes, avisos o ins- i mantener oprimida <START> trucciones i orientar muestra El principio de navegación es explicado en los dos siguientes ca- pítulos en base a los ejemplos: ... -
Página 22: Ejemplo 2 Para La Navegación: Ajustar La Fecha Y La Hora
Operación Turb 430 IR/T sistema idioma Deutsch archivar display reiniciar interfase continua ... Con <START/ENTER> abrir la configuración del idioma. sistema Deutsch idioma archivar display reiniciar interfase continua ... Con < > < > seleccionar el idioma deseado. Con <START/ENTER> confirmar la configuración. La configuración seleccionada está... - Página 23 Turb 430 IR/T Operación La fecha y la hora son reinicializadas al 01.01.2003 00:00 horas cuando falla el suministro eléctrico (las pilas o el conjunto de ba- terías recargables están agotadas). Ajustar la fecha, la El formato puede ser ajustado para presentar el día, el mes y el año hora y el formato (dd.mm.aa), o bien, el mes, el día y el año (mm/dd/aa o bien, mm.dd.aa).
- Página 24 Operación Turb 430 IR/T En caso dado, ajustar la fecha actual. Para configurar, proceder de la misma manera que para ajustar la hora. En caso dado, modificar el formato de la fecha. Con <ESC> cambiar al menú superior, para configurar otros pará- metros.
-
Página 25: Representación General Del Menú
Turb 430 IR/T Operación 4.3.5 Representación general del menú turbiedad registro calibración intervalo calibración reiniciar timer sistema idioma Deutsch English Français Español archivo valor medido visualizar salida RS232 filtro datos filtro fecha borrar i 4 de 1000 ocu- pado i filtro: sin filtro Display iluminación desc autom... -
Página 26: Configuración Del Sistema (Menú Sistema)
Operación Turb 430 IR/T continua ... / 10, 20, 30, 40, tiempo desconexión 50 min, 1, 2, 3, 4, 5, 10, 15, 20, 24 h continua ... / conec tono tecla desc inform Configuración del sistema (menú sistema) En el menú configuración / sistema encontrará Ud. las característcas del ins- trumento y las funciones generales siguientes: ... -
Página 27: Archivo Valor Medido
Turb 430 IR/T Operación Opción Configuración Explicación Display iluminación Conectar / desconectar la ilumi- nación del display (vea el contraste párrafo 4.4.2) brillantez reiniciar Reinicia la configuración del sistema a los valores ajustados de fábrica (vea el párrafo 4.8.1) interfase cuota baud Cuota de transmisión (en baud) de la interfase de datos... - Página 28 Operación Turb 430 IR/T Configuración/fun- Opción Configuración Explicación ciones /función visualizar Muestra todos los conjuntos de da- tos correspondientes al filtro asig- nado, página por página. Otras opciones: Con < > < > puede Ud. ho- jear por los conjuntos de datos. ...
-
Página 29: Display
Turb 430 IR/T Operación 4.4.2 Display En el menú configuración / sistema / display se ajustan las características de visualización del display. Conectar / desconectar la iluminación del display (iluminación) Contraste del display (contraste) Los ajustes para configurar el instrumento se encuentran en el menú confi- guración / sistema / display. -
Página 30: Fecha/Hora
Operación Turb 430 IR/T 4.4.4 fecha/hora En eI menú configuración / sistema / continua ... / fecha/hora ajusta Ud. el reloj integrado del sistema. Hora actual (tiempo) Fecha actual (fecha) Formato de representación de la fecha (formato fecha) Los ajustes para configurar el instrumento se encuentran en el menú... -
Página 31: Turbiedad
Turb 430 IR/T Operación Turbiedad 4.5.1 Información general Desgasificar la Las burbujas de aire en la botella falsean considerablemente el resultado de muestra la medición, dado a su gran efecto dispersante sobre la luz incidente. Las burbujas de aire de tamaño mayor producen variaciones bruscas del valor de medición, mientras que burbujas pequeñas son registradas por el instrumen- to como turbiedad. -
Página 32: Medir La Turbiedad
Operación Turb 430 IR/T Orientar la cubeta Oprimir la tecla <START/ENTER> y mantenerla oprimida. Girar la cubeta lentamente paso a paso y a pequeños tramos has- ta dar la vuelta completa (giro en 360 °). Esperar un poco después de cada paso, hasta que el valor medi- do se estabilice. - Página 33 Turb 430 IR/T Operación Medir Enjuagar una cubeta limpia con la musetra a ser medida: Verter aprox. 10 ml de la muestra en la cubeta, cerrar la misma y gi- rarla varias veces, luego vaciar el contenido. Repetir 2 veces el enjuague. Llenar la cubeta con la muestra a medir (aprox.
-
Página 34: Configuración Para Las Mediciones De La Turbiedad
Operación Turb 430 IR/T Indicación al Si el valor medido se encuentra fuera del rango de medición del Turb 430 IR/ sobrepasar el T, es indicado en el display: rango de medición turbiedad > 1100 01.02.05 15:12 4.5.4 Configuración para las mediciones de la turbiedad Sumario En el menú... -
Página 35: Calibración
Turb 430 IR/T Operación 4.5.5 Calibración Después que ha transcurrido el intervalo de calibración Calibración, ¿cuándo? Al cambiar la temperatura Procedimientos de Para la calibración de tres puntos guiada por menú necesita Ud. los tres es- calibración y tándares de calibración que siguen a conticuación, y en la secuencia indica- estándares de cali- bración... - Página 36 Operación Turb 430 IR/T Llevar a cabo la Presionar la tecla <CAL/ZERO>. calibración Comienza la calibración guiada por menú. Siga las instrucciones del display. turbiedad \ calibración i colocar estándar 1000 FNU/NTU i mantener oprimida <START> i orientar muestra Colocar la cubeta con el estándar de calibración indicado (en este caso, por ejemplo, 1000 FNU/NTU) (vea el párrafo 4.2).
- Página 37 Turb 430 IR/T Operación Ud. puede cancelar la calibración en cualquier momento antes de la medición del tercer estándar de calibración 0,02 FNU/NTU, por medio de la tecla <ESC>. Los nuevos datos de calibración son eliminados. Siguen vigen- tes los datos de calibración iniciales. Repetir los pasos 4 - 6 con los estándares de calibración 10,0 FNU/ NTU y 0,02 FNU/NTU.
-
Página 38: Archivar En Memoria
Operación Turb 430 IR/T Archivar en memoria El instrumento dispone de 2000 posiciones de almacenamiento para los con- juntos de datos. Mediante la tecla <STO> puede Ud. transferir valores medidos (conjuntos de datos) a la memoria. En cada proceso de almacenamiento de datos, el conjunto de datos actual es transferido simultáneamente a la interfase. -
Página 39: Filtrar Los Conjunto De Datos De Medición
Turb 430 IR/T Operación próximo almacenamiento. El sistema pide la confirmación del usuario antes de sobreescribir un conjun- to de datos. 4.6.2 Filtrar los conjunto de datos de medición Las funciones para presentar y llamar conjuntos de datos archivados en me- moria (vea el párrafo 4.4.1) se refieren a todos los conjuntos de datos archi- vados, que correspondan a los criterios de selección. -
Página 40: Transferir Los Conjuntos De Datos A La Interfase Rs232
Operación Turb 430 IR/T Representación de 02.02.2005 11:24:16 un conjunto de ID: 1 datos 16.80 FNU/NTU ▲ ▼ i hojear con Ud. puede ver los demás conjuntos que concuerdan con los criterios de se- lección por medio de las teclas < >... -
Página 41: Transmisión De Datos
Turb 430 IR/T Operación Transmisión de datos Para transferir datos del Turb 430 IR/T a un ordenador / computador, o bien a una impresora, establezca primero una conexión entre el ordenador / com- putador o la impresora (vea el párrafo 4.7.1). A través del software para PC LS Data puede Ud. -
Página 42: Transferencia De Datos Con El Software Pc Ls Data
Operación Turb 430 IR/T Establecer la Conectar el Turb 430 IR/T a través de la interfase RS232 o bien, conexión a través del LabStation LS Flex/430 (vea el manual de instrucciones LS Flex/430) con el ordenador / computador PC. Se ha establecido la conexión con el ordenador / computador PC. Los datos pueden ser ahora transferidos al ordenador / computador ... -
Página 43: Establecer La Conexión A Una Impresora
Turb 430 IR/T Operación Establecer la conexión de datos (vea el manual de instrucciones ® MultiLab Importer). Transferir datos (vea el párrafo 4.7.6). 4.7.4 Establecer la conexión a una impresora A través de la interfase RS232 puede Ud. transferir datos a una impresora externa. -
Página 44: Configuración Para La Transferencia De Datos Con Un Programa Terminal
Operación Turb 430 IR/T Transferir datos (vea el párrafo 4.7.6). Ejemplos de datos transferidos (vea el párrafo 4.7.7) 4.7.5 Configuración para la transferencia de datos con un programa terminal A través de la interfase RS232 puede Ud. transferir datos a un ordenador / computador PC con ayuda de un tal llamado programa terminal. -
Página 45: Datos Individuales
Turb 430 IR/T Operación Transferir datos (vea el párrafo 4.7.6). Ejemplos de datos transferidos (vea el párrafo 4.7.7) 4.7.6 Iniciar la transferencia de datos en el Turb 430 IR/T ® (en MultiLab Importer, programa terminal, impresora) Estando establecida la conexión con un ordenador / computador PC (por ®... - Página 46 Operación Turb 430 IR/T Ejemplo El formato de salida CSV entrega conjuntos de datos separados por ";". formato de salida Los datos son transferidos en el siguiente orden: 15.01.05;15:06:49;1;26.5;FNU/NTU;VALID; 15.01.05;16:06:49;1;16.5;FNU/NTU;VALID; 1 Fecha de almacenamiento 2 Hora de almacenamiento 3 ID ajustado 4 Valor medido o bien, límite superior/inferior del rango de medición (sólo si el estado del valor medido es OFL/UFL)
-
Página 47: Refijar (Reset)
Turb 430 IR/T Operación Refijar (reset) Ud. puede refijar a los valores iniciales (inicializar) la configuración de siste- ma y todos los ajustes de medición. 4.8.1 Refijar la configuración del sistema Por medio de la función sistema / reiniciar son reajustados al valor inicial to- das aquellas configuraciones y ajustes reinicializables. -
Página 48: Información Sobre Instrumento
Operación Turb 430 IR/T Información sobre instrumento En el menú configuración / inform se ha listado la siguiente información sobre el instrumento: Denominación del modelo Versión del software Número de serie del instrumento inform i modelo: Turb 430 IR i software: V 0.35 i no. -
Página 49: Mantenimiento, Limpieza, Eliminación De Materiales Residuales
Turb 430 IR/T Mantenimiento, limpieza, eliminación de materiales residuales Mantenimiento, limpieza, eliminación de materiales residuales Mantenimiento El instrumento no requiere mantenimiento especial. El mantenimiento se limita sólo al recambio de las pilas o del conjunto de ba- terías recargables. 5.1.1 Colocar/cambiar las pilas OBSERVACIÓN Preste atención a la correcta polaridad de las pilas. -
Página 50: Instalar Un Nuevo Conjunto De Baterías Recargables
Mantenimiento, limpieza, eliminación de materiales residuales Turb 430 IR/T 5.1.2 Instalar un nuevo conjunto de baterías recargables OBSERVACION Emplee exclusivamente conjunto de baterías recargables originales de la WTW. Ud. puede adquirir el conjunto de baterías recargables junto con el transfor- mador de alimentación, como accesorio (vea el párrafo 8.1). -
Página 51: Limpieza
Turb 430 IR/T Mantenimiento, limpieza, eliminación de materiales residuales Limpieza Limpiar el instrumento de vez en cuando con un paño húmedo, sin pelusas. En caso necesario, desinfectar la carcaza del instrumento con alcohol iso- propílico. OBSERVACION Las partes componentes de la caja del instrumento son de material sintético (poliuretano, ABS y PMMA). -
Página 52: Eliminación De Materiales Residuales
Mantenimiento, limpieza, eliminación de materiales residuales Turb 430 IR/T Eliminación de materiales residuales Embalaje El instrumento es suministrado dentro de un empaque protector de transpor- Recomendamos: guarde el material de embalaje. El embalaje original prote- ge el instrumento contra eventuales daños durante el transporte. Pilas/conjunto de Saque las pilas o bien, el conjunto de baterías recargables del instrumento baterías recarga-... -
Página 53: Diagnóstico Y Corrección De Fallas
Turb 430 IR/T Diagnóstico y corrección de fallas Diagnóstico y corrección de fallas Errores generales Indicación LoBat Causa probable Solución del problema – las pilas o el conjunto de – colocar nuevas pilas/baterías baterías recargables están – cargar el conjunto de baterías casi completamente agotadas recargables (vea el párrafo 3.2) El instrumento no... -
Página 54: Especificaciones Técnicas
Especificaciones técnicas Turb 430 IR/T Especificaciones técnicas Datos generales 7.1.1 Turb 430 IR/T Dimensiones aprox. 236 x 86 x 117 mm Peso aprox. 0,6 kg (sin pilas/baterías) Diseño mecánico tipo de protección IP 67 Seguridad eléctrica clase de protección Marca de tipificación CE, FCC Condiciones de almacenamiento... -
Página 55: Labstation
Turb 430 IR/T Especificaciones técnicas Interfase conexión del cable AK 540/B o bien, AK 540/S serial Cuota de transmisión ajustable: (en baud) 1200, 2400, 4800, 9600, 19200 baud Tipo RS232 Bits de datos Bits de parada Paridad sin (none) Handshake RTS/CTS Longitud del cable max. -
Página 56: Turbiedad
Especificaciones técnicas Turb 430 IR/T Turbiedad 7.2.1 Turb 430 IR Principio de medición medición nefelométrica según DIN EN ISO 7027 Fuente luminosa LED infrarojo Rango de medición 0,01 ... 1100 FNU/NTU Resolución en el rango de 0,01 ... 9,99 max. 0,01 FNU/NTU en el rango de 10,0 ... -
Página 57: Accesorios, Opciones
Turb 430 IR/T Accesorios, opciones Accesorios, opciones Accesorios WTW Descripción Modelo No. de pedido LabStation con software PC LS Flex/430 251 301 LSdata, baterías recargables y transfor- mador universal de alimentación Batería recargable con transformador de pHotoFlex BB 251 300 alimentación Turb 430 IR/T 3 cubetas de repuesto, 28 x 60 mm... - Página 58 Accesorios, opciones Turb 430 IR/T Ud. puede conectar la impresora térmica P3001 de las siguientes maneras Impresora térmica al Turb 430 IR/T: Descripción Modelo No. de pedido Conexión P3001 - Turb 430 IR/T – Cable AK 540/S 902 843 Conexión P3001 - LabStation –...
-
Página 59: Indices
Turb 430 IR/T Indices Indices Este capítulo le ofrece información adicional y ayuda para la orientación. Abreviaciones El índice de abreviaciones explica las indicaciones en el display y las abre- viaciones empleadas. Terminología El glosario explica brevemente el significado de determinados términos es- específica peciales. - Página 60 Indices Turb 430 IR/T Glosario Ajustar Intervenir en un sistema de medición de tal modo que la magnitud de salida del parámetro (por ejemplo el valor en el display) difiera lo me- nos posible del valor verdadero o supuestamente verdadero, o bien, de modo que la desviación se encuentre a dentro de determinados lí- mites del error.
- Página 61 Turb 430 IR/T Indices ba75507s08 11/2020...
-
Página 62: Indice Alfabético
Indice alfabético Turb 430 IR/T Indice alfabético ....... 64 Actualización del firmware ....22, 30 Ajustar la fecha y la hora ..34 Al sobrepasar el rango de medición ....... 31 Alinear y marcar la cubeta ....... 38 Archivar en memoria .... - Página 63 Turb 430 IR/T Indice alfabético ........32 Medir la turbiedad ..........27 Memoria ..........20 Mensajes .........19 Menús (navegación) ..19 Modo de indicación del valor medido ..........19 Navegación ........13 Partes incluídas ....16 Puesta en servicio por primera vez Puntos de calibración y rangos de medición ..........47 Refijar, reset ......35...
-
Página 64: Anexo 1: Actualización Del Firmware
Turb 430 IR/T Anexo 1: Actualización del firmware Información general Mediante el programa "Firmware Update Turb430" puede Ud. actuali- zar el firmware del Turb 430 IR/T a la versión más reciente, por medio de un computador / ordenador PC. Para el update necesita Ud. una interfase serial libre (puerto COM) en su computador PC y además, un cable AK 540/B capítulo CCESORIOS OPCIONES... -
Página 65: Apéndice 2: Valores De Turbiedad Bajo 1 Fnu/Ntu
Turb 430 IR/T Desconecte el instrumento de su ordenador / computador PC. El instrumento está en condiciones de funcionamiento. En la imagen inicial, al apagar el aparato, puede verificar si éste ha adoptado el nuevo software. Apéndice 2: Valores de turbiedad bajo 1 FNU/NTU Cuando los valores de turbiedad son bajo 1 FNU/NTU, el valor medido es influenciado en gran medida por la calidad de la cubeta y su orien-... - Página 66 Turb 430 IR/T ba75507s08 11/2020...
