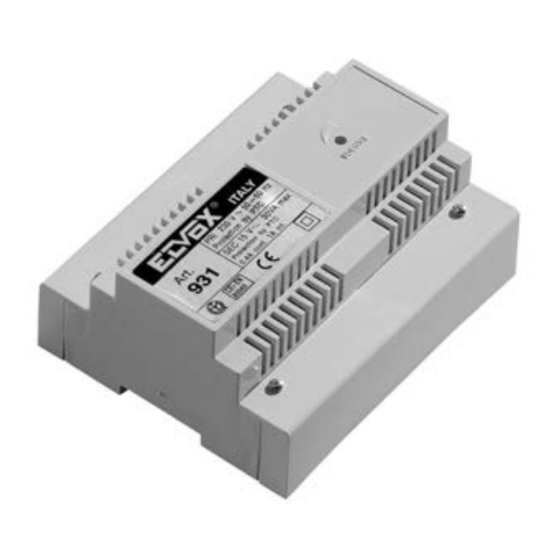

Alimentatore citofonia Sound System
Sound System interphone power supply
Alimentation portiers Sound System
Netzteil Sound System-Haustelefon
Alimentador portero automático Sound System
Alimentador para porteiro automático Sound System
Τροφοδοτικό συστήματος θυροτηλέφωνου Sound System
مغذي جهاز اإلنتركم والنظام الصوتي
Publicidad
Manuales relacionados para Vimar ELVOX 0931
Resumen de contenidos para Vimar ELVOX 0931
- Página 1 Manuale installatore - Installer guide Manuel installateur - Technisches Handbuch Instrucciones instalador - Manual do instalador Εγχειρίδιο τεχνικού εγκατάστασης - دليل القائم بالتركيب 0931 Alimentatore citofonia Sound System Sound System interphone power supply Alimentation portiers Sound System Netzteil Sound System-Haustelefon Alimentador portero automático Sound System Alimentador para porteiro automático Sound System Τροφοδοτικό...
-
Página 2: Caratteristiche Tecniche
0931 CARATTERISTICHE TECNICHE TECHNICAL CHARACTERISTICS OF POWER CARACTÉRISTIQUES TECHNIQUES DE DELL’ALIMENTATORE Art. 0931 SUPPLY ART. 0931 L’ALIMENTATION ART. 0931 Alimentatore con custodia in materiale termoplastico gri- Power supply in grey ABS housing; preset for mounting on Alimentation avec boîtier en matière thermoplastique grise; gio, pre di spo sto per montaggi su quadri con barra DIN ad cases with DIN 8-module support or with expanding plugs prédisposée pour montages su barre DIN à... - Página 3 0931 COLLEGAMENTI AI MORSETTI DELL’ALIMENTATORE: Uscita generatore di chiamata con suono modulato. CONNECTIONS TO TERMINALS OF POWER SUPPLY: Call generator output with differentiated tone. Uscita generatore di chiamata con suono continuo. PRI: Alimentazione-Supply 230V~ +6% -10% Call generator output with continuous tone. 50-60Hz 55VA protetta da - protect by PTC SIEMENS C850.
- Página 4 0931 SCHEMA DI COLLEGAMENTO PORTIERE ELET TRI CO CON SISTEMA DI CHIA MA TA “SOUND SYSTEM”, SEGRETO DI CONVERSAZIONE E CON APERTURA DIRETTA DELLA SER RA TU RA. WIRING DIAGRAM OF ELECTRIC DOOR-OPENER SYSTEM WITH CALL SYSTEM “SOUND SYSTEM”, CONVERSATION PRIVACY AND DIRECT LOCK RELEASE. SCHÉMA DES CONNEXIONS POUR PORTIER ÉLECTRIQUE AVEC APPEL “SOUND SYSTEM”, SECRET DE CONVERSATION ET OUVERTURE DIRECTE DE LA GÂCHE.
- Página 5 0931 SCHEMA DI COLLEGAMENTO PORTIERE ELET TRI CO CON SISTEMA DI CHIA MA TA “SOUND SYSTEM”, SEGRETO DI CONVERSAZIONE E CON APERTURA DELLA SERRATURA DOPO LA CHIAMATA. WIRING DIAGRAM OF ELECTRIC DOOR-OPENER SYSTEM WITH CALL SYSTEM “SOUND SYSTEM”, CONVERSATION PRIVACY AND LOCK RELEASE AFTER THE CALL.
- Página 6 0931 SCHEMA DI COLLEGAMENTO PORTIERE ELETTRICO CON SISTEMA DI CHIA MA TA “SOUND SYSTEM” E CITOFONO ART. 6600/AU WIRING DIAGRAM OF ELECTRIC DOOR OPENER WITH “SOUND SYSTEM” CALL AND PHONE ART. 6600/AU SCHÉMA DES CONNEXIONS POUR PORTIER ÉLECTRIQUE AVEC APPEL “SOUND SYSTEM” ET POSTE ART. 6600/AU SHALTPLAN FÜR TÜRSPRECHANLAGE MIT “SOUND SYSTEM”...
- Página 7 0931 ALI MEN TA TO RE - POWER SUPPLY VARIANTE 1 - VERSION 1 - SONDERSCHALTUNG 1 - VARIANTE 1 - ALIMENTATION - NETZGERÄT VARIACIÓN 1 - VARIANTE 1 - ΠΑΡΑΛΛΑΓΗ 1 - 1 المتغير ALIMENTADOR - ΤΡΟΦΟΔΟΤΙΚΟ المغذي Collegamento pulsante chiamata fuoriporta. Art.
- Página 8 0931 VARIANTE 4 - VERSION 4 - SONDERSCHALTUNG 4 - VARIANTE 4 - VARIACIÓN 4 - VARIANTE 4 - ΠΑΡΑΛΛΑΓΗ 4 - 4 المتغير Collegamento pulsante per accensione luce scale tra mi te il relè Art. 0170/001. Connection of stair-lighting push-button by using repeater relay Art. 0170/001. Connexion du poussoir éclairage-escaliers en utilisant le relais répétiteur Art.
- Página 9 0931 VARIANTE 6 - VERSION 6 - SONDERSCHALTUNG 6 - VARIANTE 6 - VARIACIÓN 6 - VARIANTE 6 - ΠΑΡΑΛΛΑΓΗ 6 - 6 المتغير Schema di collegamento della segnalazione ottica della serratura aperta (LED verde) con citofoni serie 6600 e alimentatore art. 0931. Wiring diagram of “lock open”...
- Página 10 Il manuale istruzioni è scaricabile dal The instruction manual is downloadable Télécharger le manuel d’instructions sur Bedienungsanleitung El manual de instrucciones se puede sito www.vimar.com from the site www.vimar.com le site www.vimar.com der Website www.vimar.com zum descargar en la página web www. Download verfügbar vimar.com...
- Página 11 0931 www.vimar.com يمكن تنزيل دليل التعليمات من على الموقع É possível descarregar o manual de Το εγχειρίδιο οδηγιών είναι διαθέσιμο για instruções no site www.vimar.com λήψη από την ιστοσελίδα www.vimar.com Regras de instalação Κανονισμοί εγκατάστασης قواعد الرتكيب A instalação deve ser efetuada por pessoal Η...
- Página 12 Viale Vicenza 14 36063 Marostica VI - Italy www.vimar.com 49401460A0 00 1911...
