EntelliGuard™ G
Descripción de las Unidades de protección y menú principal
AJUSTES
Intro
MEDIDA
ESTADO
A
AVISOS
B
C
AJUSTES
METER
MEDIDA
D
ESTADO
AVISOS
E
AJUSTES
F
MEDIDA
ESTADO
ESTADO
X
AVISOS
AJUSTES
MEDIDA
ESTADO
EVENT LOG
AVISOS
B.2

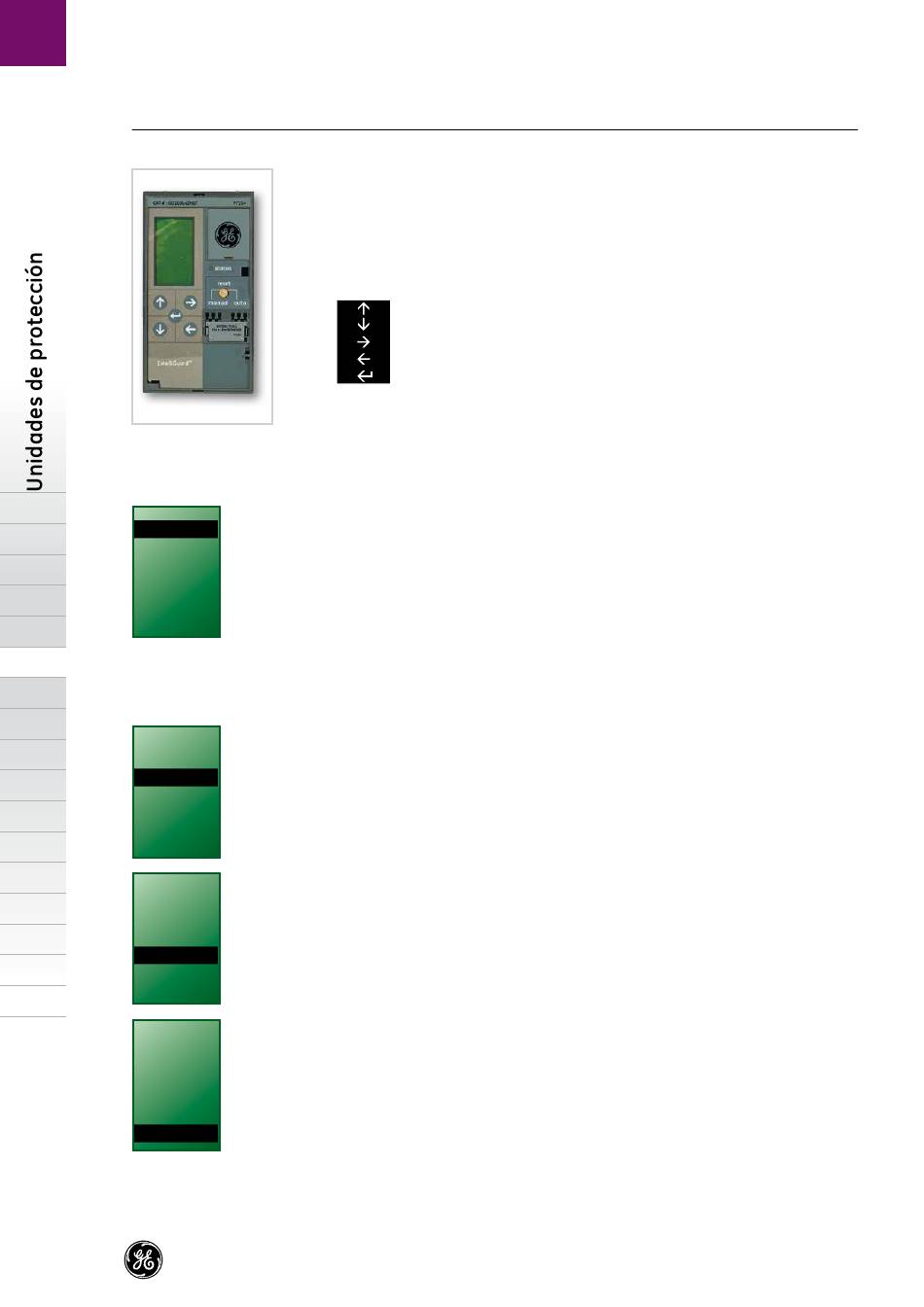

Unidades de protección innovadoras
Todos los interruptores automáticos de bastidor EntelliGuard™ están equipados con un disparador
electrónico digital, disponible en cuatro versiones básicas: E, S, N y H. Cada una de ellas presenta un
diseño común que incorpora una pantalla; ésta proporciona un amperímetro y permite realizar un
ajuste sencillo y preciso mediante menús de los parámetros del interruptor automático en un extenso
rango de intensidades.
Todas las funciones se controlan mediante menús a los que se accede utilizando cuatro teclas de
ajuste y una clave de acceso; así se puede realizar un ajuste rápido y preciso del dispositivo. Las
funciones son las siguientes:
ARRIBA: desplazamiento hacia arriba, incrementar un valor
ABAJO: desplazamiento hacia abajo, disminuir un valor
Función SIGUIENTE, página siguiente
Función ANTERIOR, página anterior
GUARDAR ajustes en la memoria
Después de insertar el adaptador universal, se puede ajustar el dispositivo y configurar las opciones
instaladas. En aquellas situaciones donde la instalación no se haya conectado aún al suministro de
alimentación, se recomienda el uso del COMPROBADOR y CONFIGURADOR con alimentación por batería
(Nº de categ. GTUTK20).
De forma alternativa, se puede emplear la alimentación de la batería interna de la unidad de protección.
Al pulsar cualquiera de las teclas situadas en el frontal de la unidad de protección, la unidad se pone
en funcionamiento con la batería interna. El suministro eléctrico de la batería se mantiene durante 20
segundos después de pulsar la última tecla. Todas las funciones habituales de configuración, medición y
estado se pueden usar con la alimentación de la batería. Cuando el interruptor está cerrado, la pantalla
de la unidad de protección sólo funciona cuando el interruptor automático transporta como mínimo un
20% de su valor de intensidad nominal (monofásica).
MENÚ DE AJUSTES
Para acceder a esta opción, inicie el proceso pulsando la tecla ARRIBA o ABAJO hasta que se seleccione
AJUSTES en la pantalla. Al pulsar la tecla SIGUIENTE o ANTERIOR, se accede al menú de ajustes. Después
de seleccionar este modo, es posible escoger cualquiera de las funciones pulsando la tecla SIGUIENTE o
ANTERIOR. Dentro del menú de ajustes, se pueden ajustar todos los valores de protección del interruptor
automático, los parámetros de la unidad de protección, las entradas y salidas de las funciones de relés y
los códigos de comunicación y de acceso a la unidad de protección.
Cada disparador electrónico EntelliGuard™ proporciona una protección de sobreintensidad de
tiempo larg (LT),temporización larga (LTD) y un cierto grado de protección de sobreintensidad contra
cortocircuitos (ST y/o I, H, RELT).
Dependiendo del nivel o del tipo de unidad de protección escogido y de las opciones seleccionadas,
existe una serie de funciones de protección y de medición, así como una opción de captura de formas de
onda disponibles.
En las páginas siguientes, se describe de forma detallada cada una de estas funciones. Las fichas
dispuestas debajo de cada descripción indican el nivel de unidad de protección en el que está presente
la función descrita.
MEDIDA
Para acceder a esta opción, inicie el proceso pulsando la tecla ARRIBA o ABAJO hasta que se seleccione
MEDIDA en la pantalla. Al pulsar la tecla SIGIUENTE o ANTERIOR, se pueden ver los diversos grupos de
mediciones, Intensidad, Tensión, Potencia activa, aparente y reactiva correspondientes al sistema al que
protege el dispositivo. Ambas, intensidades y tensiones se calculan como valores rms verdaderos.
Todas las unidades de protección EntelliGuard™ están provistas de un amperímetro. El paquete para
efectuar mediciones completas se ofrece en las variantes GT-N y GT-H. El amperímetro y otras opciones
de medición sólo están disponibles cuando la unidad de protección está alimentada por el sistema de
distribución, las baterías internas de la unidad de protección o el comprobador externo de prueba con
batería. El paquete de medición completo requiere el uso de 3 transformadores de intensidad externos,
disponible por separado, y un acondicionador de alimentación auxiliar.
ESTADO
Para acceder a esta opción, inicie el proceso pulsando la tecla ARRIBA o ABAJO hasta que se seleccione
ESTADO en la pantalla. La opción Estado indica el estado y los ajustes en curso de la unidad de
protección y del interruptor automático.
AVISOS
Para acceder a esta opción, inicie el proceso pulsando la tecla ARRIBA o ABAJO hasta que se seleccione
AVISOS en la pantalla. Al pulsar la tecla SIGUIENTE o ANTERIOR, se accede a la opción de Avisos. Aquí se
almacena un número máximo de 10 eventos con datos como el tipo de evento y la magnitud del mismo.
La conexión de una fuente de suministro auxiliar de 24 V CC a la unidad de protección permite ampliar esta
opción para incluir información cronológica de cada evento.
Los eventos de disparo, como LT, ST, I GF, disparo por sobrecarga inminente (pre-alarma) o cualquier otro
evento de disparo de bobinas o contactos se visualizan junto con los niveles asociados. Es posible borrar dicho
"registro de disparos" a nivel local. Si la unidad de protección dispone de esta opción, se guarda un historial
que contiene hasta 256 eventos de disparo con datos como el tipo de evento y la magnitud del mismo.
