Cedar Summit STONEYCREEK Instrucciones De Instalación Y Operación página 33

Paso 10: Montaje de la ventana mirador
Parte 1

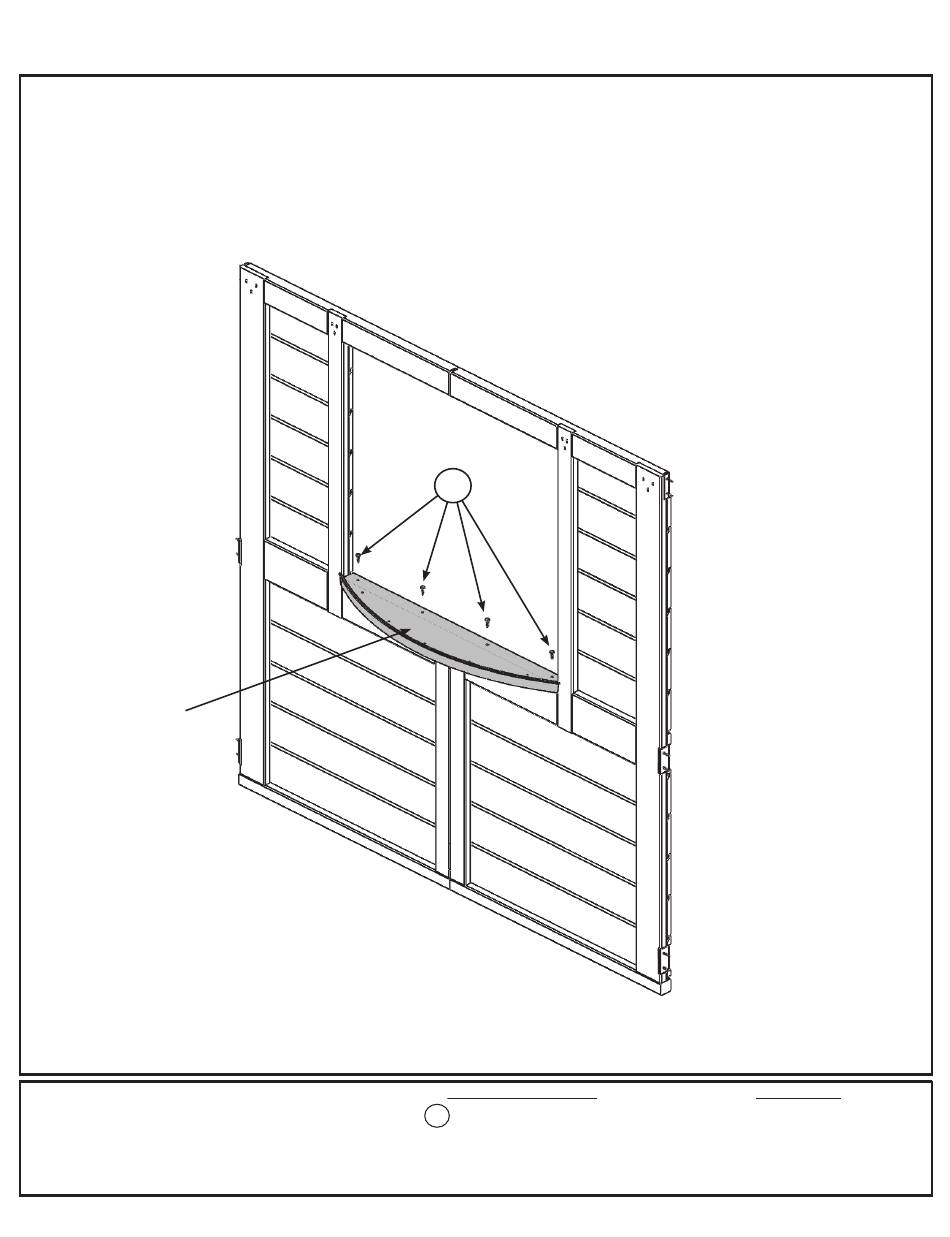

A: Desde el lado de afuera del ensamble, coloque la Tabla Inferior de la Ventana Mirador en la abertura de la
Pared Lateral como se muestra en la fig. 10.1. Fíjela con 4 Tornillos de cabeza plana No.6 x 5/8" (S13)
Tabla
inferior de
la ventana
mirador
S13 37
Pared lateral
Tornillos y accesorios
Tornillo de cabeza plana No.7 x 5/8"
4 x Tornillo de cabeza plana No.6 x 5/8"
S37
S13
4 35
33
Fig. 10.1
Vista exterior
7 x 5/8" (S37).
Otras piezas
1 x Tabla Inferior de la Ventana
Mirador
