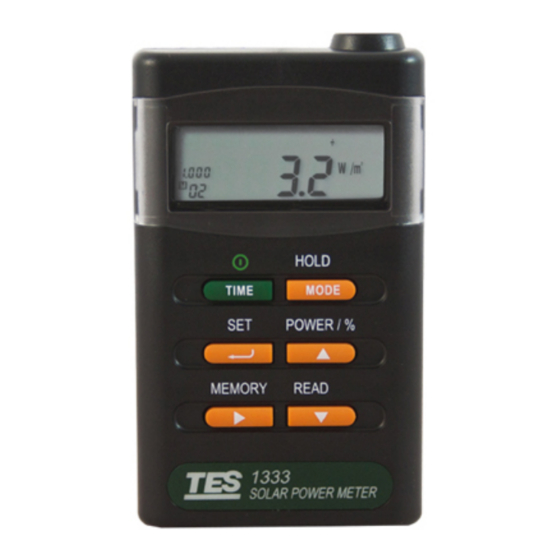

- Página 1 Medidor de luz solar TE-1333...
- Página 2 UTILIZANDO LA MODALIDAD DE ALMACENAMIENTO MAX MIN PARA MEDICIONES DE ENERGÍA SOLAR MEDICIONES DE TRANSMISIÓN DE ENERGÍA SOLAR MEDICIONES DE ENERGÍA SOLAR INTEGRAL LA MEMORIA Y LA MODALIDAD DE LECTURA DESACTIVANDO LA FUNCIÓN DE APAGADO AUTOMÁTICO CONFIGURANDO LA FUNCIÓN DE CALIBRACIÓN (CAL) AJUSTE DE LECTURA A CERO BATERÍAS MANTENIMIENTO Introducción El medidor de luz solar es un instrumento de precisión usado para medir la radiación solar • en el campo. Cuenta con corrección de coseno completa para la incidencia del ángulo solar. • El medidor de luz solar es compacto, ligero y de fácil operación. • El componente solar sensible usado en el medidor es un detector de silicón fotovoltaico muy • estable, de gran durabilidad. Características y aplicaciones Características Lecturas en pantalla de 4 dígitos. • Rango espectral amplio. • Estabilidad de largo plazo excelente. • Corrección de coseno. • Mediciones de transmisión automáticas. • Opción de selección entre energía o transmisión. • Medición de energía solar. • Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 3 Función de memoria de registros y lectura. (99 conjuntos) • Función de apagado automático. • Aplicaciones El medidor puede medir la energía solar irradiada desde cualquier dirección, ángulo o posición, y puede montarse firmemente en un trípode. El medidor tiene función de configuración de hora, puede integrar la energía solar medida cada segundo, calcula la energía promedio por hora automáticamente después de que la hora deseada esté configurada para obtener el promedio de energía solar. Industria de paneles de energía solar Utilice el medidor de luz solar para medir la energía solar en el lugar instalado para encontrar el ángulo más ventajoso y dirección para la radiación de energía solar antes de instalar el panel de energía solar. Investigaciones de energía solar La luz del sol en muchas áreas es suficiente y ha sido utilizada para muchos tipos de aplicaciones recientemente. Mientras tanto, algunas industrias relacionadas y organizaciones académicas también están dedicadas al desarrollo de energía solar. El medidor puede utilizarse para la investigación de energía solar, como una herramienta para la educación y también puede utilizarse para demostrar la eficiencia de la batería solar. Agricultura Vegetales, flores y plantas se ven afectadas por la luz del sol, especialmente las plantas cultivadas en invernaderos. El medidor puede medir la energía solar eficientemente y es la mejor herramienta para que los granjeros puedan tener control sobre el crecimiento de las plantas. Mediciones de transmisión solar El medidor puede medir la transmisión solar que aplica para el vidrio, papeles de aislamiento de calor, sombrillas y más. Por ejemplo: 1. Para comparar la radiación de energía solar antes y después de que se instala la sombrilla. Las lecturas medidas son útiles para reconocer si el material usado en la sombrilla es eficiente para bloquear la transmisión de energía solar. 2. Para verificar la tasa de aislamiento de luz solar con papel de aislamiento de calor. Construcción Para verificar la radiación solar en cualquier ángulo en cualquier momento, lo cual es útil para la instalación de sistemas de sombra para controlar la temperatura en lugares cerrados de manera Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 4 2000 W/m2, 634 Btu/(ft2 x h) Resolución 0.1 W/m2, 0.1 Btu/(ft2 x h) Sobre rango La pantalla mostrará el símbolo "OL" Respuesta espectral 400~1000nm. Precisión Por lo general ±10 w/m2 [±3 Btu/(ft2 x h)] o ±5%, el que sea mayor en luz solar; error de temperatura inducido adicional ±0.38 W/m2/°C [±0.12 Btu/(ft2 x h)/°C] de 25°C. Precisión angular Correción de coseno <5% para ángulos <60°. Desfasamiento < ±2% por año Tasa de muestreo 4 veces por segundo Foto-detector Un detector fotovoltaico de silicón Espacio en memoria 99 conjuntos Temperatura y 0°C~50°C (32°F~122°F) y 0%~80% de RH. humedad de operación Almacenamiento -10°C~60°C (14°F~140°F) y 0%~70% de RH. Fuente de energía 4 baterías AAA. Vida de las baterías 100 horas aproximadamente Dimensiones/peso 110x64x34mm / 158g Manual de instrucciones, baterías, tornillo para Accesorios montar en trípode. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 5 3. Botón de Tiempo / : a. Presione para encender el medidor, mantenga este botón presionado por 3 segundos para apagar el medidor. b. Presione TIME (tiempo) para cambiar la visualización de tiempo de “minutos: segundos” a “día- hora”. 4. Botón de retención/modalidad: a. Función HOLD (retención): presione este botón para momentáneamente congelar o descongela las lecturas en pantalla. b. Modalidad de almacenamiento: Mantenga presionado este botón durante 3 segundos para iniciar la modalidad de almacenamiento. Presione este botón para pasar por el ciclo de lectura máxima (MAX), mínima (MIN), promedio (AVG) y actual (MAX MIN AVG). Mantenga presionado este botón durante 3 segundos para salir de esta modalidad. c. Desactivar apagado automático: Mantenga presionado este botón, luego encienda de nuevo el medidor, el símbolo de apagado automático desaparecerá de la pantalla LCD. 5. Botón de configuración / a. Selección de unidad: Presione este botón para poder cambiar entre W/m2 y Btu/(ft2 x h). b. Modalidad de configuración de tiempo real: mantenga presionado este botón por 3 segundos para entrar a la modalidad de configuración. Se muestran los dígitos de día en la pantalla LCD. Presione p, q y u para configurar el día y la hora. Presione para almacenar la configuración de tiempo y pasar a las mediciones de energía solar. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 6 7. Botón de memoria / u : a. Función de memoria: Presione este botón para almacenar un valor de medición. b. Eliminar los registros almacenados: Mantenga presionado este botón, luego encienda de nuevo el medidor. Se mostrará “CLr” en la pantalla LCD. Presione q para elegir (Sí) o (No) para borrar los registros en memoria. c. El botón u: En la modalidad de configuración, presione este botón para mover el cursor a lugar deseado. 8. Botón de lectura / q : a. Función de lectura: Presione este botón para entrar en modalidad de lectura, luego presione p o qpara elegir el número en memoria del registro que desea leer. Presione para salir. b. Botón q: En la modalidad de lectura, presione qpara bajar entre las ubicaciones de memoria. En la modalidad de configuración, presione q para disminuir los parámetros. 9. Tornillo para montar trípode. Operaciones El medidor utiliza un detector fotovoltaico de silicón montado en un cabezal con corrección • de coseno para brindar mediciones de radiación solar para aplicaciones solares, de agricultura, meteorológicas e hidrológicas. Mediciones de energía solar En modalidad de energía, el medidor mide la energía de la radiación solar. 1. Presione para encender el medidor. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 7 3. Coloque el medidor en posición que el sensor quede mirando directo al sol. 4. Mantenga presionado MODE por 3 segundos para entrar en la modalidad de almacenamiento MAX MIN. Entonces los valores máximo, mínimo y promedio se reiniciarán según sea la lectura actual. La pantalla LCD mostrará “MAX” y se desactivará el apagado automático. 5. Presione MODE para navegar a través del ciclo de lecturas máximo (MAX), mínimo (MIN), promedio (AVG) y actual (MAX MIN AVG), lo cual indica qué valor se está mostrando. La lectura promedio es el promedio de las últimas 4 lecturas actuales. 6. Mantenga presionado MODE por 3 segundos para salir de esta modalidad. Mediciones de transmisión de energía solar En la modalidad de transmisión, el medidor es capaz de calcular el porcentaje de transmisión solar asociado con una material dado como el vidrio, película u otros materiales transparentes. 1. Presione para encender el medidor. 2. Presione SET para elegir la unidad deseada entre W/m2 y Btu/(ft2 x h). 3. Coloque el medidor en posición que el sensor quede mirando directo al sol. 4. Presione POWER/% para entrar en la modalidad de transmisión, en la pantalla LCD se mostrará %. 5. Presione para almacenar el valor medido de transmisión como referencia, la pantalla LCD luego mostrará “100.0%”. 6. Coloque el vidrio o la película entre la fuente solar y el sensor solar del medidor. 7. Lea la pantalla LCD. 8. Presione HOLD, si es que la lectura en pantalla deba retenerse. Presione HOLD de nuevo para salir de la modalidad de retención. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 8 10. Presione POWER/% para salir de la modalidad de transmisión. Mediciones de energía solar integral Mide la cantidad de luz solar disponible en su lugar. Cuando la luz solar llega a la tierra, esta se dispersa sin uniformidad en diferentes regiones. La luz solar varía con las estaciones del año, a modo que el eje rotacional del planeta cambia para alargar o acortar los días con estaciones cambiantes. La cantidad de luz solar que alcanza cualquier región también se ve afectada según sea la hora del día, el clima (especialmente si está nublado, ya que las nubes esparcen la luz solar), y la contaminación en el aire del área. De este modo, los factores climáticos afectan la cantidad de energía solar que está disponible para sistemas fotovoltaicos. 1. Presione para encender el medidor. 2. Presione SET para elegir la unidad deseada entre W/m2 y Btu/(ft2 x h). 3. Coloque el medidor en posición que el sensor quede mirando directo al sol. 4. Mantenga presionado SET por 3 segundos para entrar a la configuración de tiempo real (la hora actual), la pantalla LCD mostrará “ ” y números parpadeantes. 5. Presione p o q para ajustar el valor deseado. 6. Presione u para moverse a los otros dígitos parpadeantes. 7. Repita los pasos 5 y 6 para completar la configuración de “día- hora” y “minutos: segundos”. 8. Presione para almacenar la configuración de tiempo real y comenzar las mediciones de energía solar integral. 9. Presione POWER/% para elegir entre las unidades de energía solar o energía solar integral. 10. Presione TIME para cambiar de “día- hora” a “minutos: segundos” en la pantalla LCD. 11. Mantenga presionado por 3 segundos para salir y apagar el medidor. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 9 3. Modalidad de lectura a. Presione READ para entrar en la modalidad de lectura, la pantalla LCD mostrará “ ”. b. Presione p o q para elegir el número en memoria del registro que desee ver. c. Presione para salir de la modalidad de lectura. Desactivando la función de apagado automático El medidor se apagará de manera automática si no se presiona botón alguno durante 10 minutos. Desactivando la función: 1. Presione para apagar el medidor. 2. Mantenga presionado HOLD y luego encienda de nuevo el medidor, la función de apagado automático se desactivará. El símbolo de apagado automático desaparecerá. 3. La función de apagado automático se activará cada que encienda el medidor de manera normal. Configurando la función de calibración (CAL) El factor de calibración (CAL) sirve para calibrar la pantalla de resultado. El valor de energía solar medido internamente se multiplica por el valor CAL que se ingrese y el valor resultante se muestra y almacena. El rango de configuración de CAL es de 0.000 a 9.999. El método de ajuste del factor de calibración necesita de un medidor solar estándar como referencia. 1. Presione para apagar el medidor. 2. Mantenga presionado SET, encienda de nuevo el medidor para ajustar el factor de calibración, la pantalla LCD mostrará “CAL” y el primer dígito que esta parpadeando se puede modificar. 3. Presione u para elegir el dígito que desea modificar. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
- Página 10 4. Presione p o q para ajustar al valor deseado. Repita los pasos 3 y 4 para el resto de los dígitos hasta que el valor en pantalla sea igual a la referencia estándar. 5. Presione para almacenar el nuevo valor de configuración y salir. Ajuste de lectura a cero 1. Mantenga presionado POWER/% y encienda el medidor para ajustar la lectura a cero, la pantalla LCD mostrará “CAL”. 2. Cubra completamente el sensor solar, presione , la pantalla LCD mostrará “MIN” 1 segundo para la lectura en cero. Baterías 1. Cuando la carga de las baterías no sea suficiente, la pantalla LCD mostrará “ ”, en cuyo caso se deberán reemplazar las baterías con 4 AAA de 1.5V nuevas. 2. Desatornilla la cubierta trasera y retire el clip para colgar. 3. Retire las baterías y reemplácelas con otras 4 baterías AAA de 1.5V, luego coloque de nuevo la cubierta. NOTA: Asegúrese de colocar las baterías con la polaridad correcta. Mantenimiento 1. La placa blanca en la parte superior del medidor debe limpiarse con un paño ligeramente húmedo cuando sea necesario. 2. No coloque el medidor en lugares donde la temperatura y la humedad sean excesivamente altos. 3. El intervalo de calibración para el sensor solar variará según las condiciones operacionales, pero generalmente la sensibilidad disminuirá en proporción directa al producto de la intensidad de la luz solar por el tiempo operacional. Para mantener la precisión básica del instrumento, se recomienda realizar calibraciones periódicas. Prol. Alfonso Reyes #2612 Col. Del Paseo Residencial | Ed. Connexity, Piso 7, Of. 704 | Monterrey, Nuevo León, 64920 Tel: (81) 8115-1400 | LADA Sin Costo: 01 800 087 4375 | Email: twilight@twilight.com.mx www.twilight.mx...
