Wolf SE-2 Instrucciones De Montaje Y Mantenimiento Para El Instalador

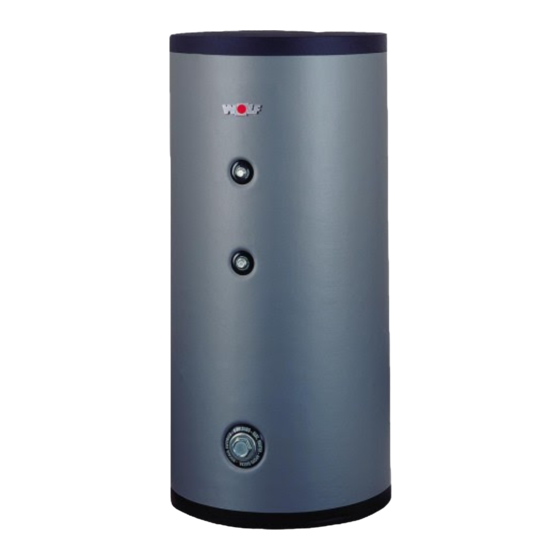

Acumulador de acs vertical
Ocultar thumbs
Ver también para SE-2:
- Instrucciones de montaje (80 páginas) ,
- Instrucciones de montaje (12 páginas) ,
- Instrucciones de montaje (8 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Wolf SE-2
Resumen de contenidos para Wolf SE-2
- Página 1 Acumulador de ACS vertical SE-2, SEL, SEM-2 y SEM-1 WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu Art.-Nr.: 3064940_201612 Änderungen vorbehalten...
-
Página 2: Tabla De Contenido
Advertencias de seguridad ............44 Descripción resumida ..............45 Características técnicas ..............46 Acumulador de ACS SE-2 ..............46 Acumulador de carga de ACS SEL ..........47 Acumulador solar de ACS SEM-1 / SEM-2 ........48 Pérdida de carga serpentín/serpentín solar ........49 Esquema de conexiones ............... -
Página 3: Indicaciones Sobre La Documentación
Indicaciones sobre la documentación Otros documentos aplicables Asimismo son aplicables los manuales de todos los módulos auxiliares y demás accesorios Wolf. Conservación de la documentación El operador o el usuario de la instalación se hace cargo de la conservación de todos los manuales y documentos según legislación vigente. -
Página 4: Advertencias De Seguridad
Es obligatorio cumplir lo especificado en las instrucciones. La inobservancia de las instrucciones de montaje es motivo de extinción de la garantía de WOLF. Deberán observarse todas las prescripciones, normas, directrices y reglamen- tos técnicos aplicables a nivel nacional o municipal durante la colocación, el montaje y la puesta en marcha del acumulador, incluidos los circuitos de cale- facción y de ACS. -
Página 5: Descripción Resumida
Información adicional sobre el SEM-2: Opcionalmente, el grupo de bombas solares de la gama de suministro de Wolf se puede montar directamente en el acumulador solar de ACS SEM-2 con ayuda del juego de conexión solar. -
Página 6: Características Técnicas
Características técnicas Características técnicas Acumulador de ACS SE-2 SE-2-150 SE-2-200/300/400/500 SE-2-750 MODELO SE-2 Capacidad del acumulador Pérdidas por disposición de servicio kWh/24h 1,17 1,36 2,19 2,45 2,72 2,66 Producción en continua del 28 - 700 28 - 700 40 - 1000... -
Página 7: Acumulador De Carga De Acs Sel
Características técnicas Acumulador de carga de ACS SEL SEL-500 SEL-800/1000 MODELO 1000 Capacidad del acumulador Pérdidas por disposición de servicio kWh/24h 2,72 2,62 3,05 Conexión de agua fría A mm Salida de carga/manguito de regulación B mm Brida C mm Ánodo D mm 1106 Recirculación/manguito de regulación... -
Página 8: Acumulador Solar De Acs Sem-1 / Sem-2
Características técnicas Acumulador solar de ACS SEM-1 / SEM-2 SEM-1 SEM-2 MODELO SEM-1 1000 SEM-2 Capacidad del acumulador Pérdidas por disposición de servicio kWh/24h 1,92 2,41 2,44 2,73 3,20 Producción en continua del acumulador 20 - 490 20 - 490 20 - 490 50 - 1200 50 - 1200... -
Página 9: Pérdida De Carga Serpentín/Serpentín Solar
Características técnicas Pérdida de carga serpentín/serpentín solar Líquido caloportador ANRO, ANRO LS Agua de calefacción SE-2 150 SE-2 400 Caudal en l/min Caudal en l/min SE-2 200 SE-2 500 Caudal en l/min Caudal en l/min SE-2 300 SE-2 750 Caudal en l/min... - Página 10 Características técnicas Líquido caloportador ANRO, ANRO LS Agua de calefacción espiral inferior espiral superior ‚ SEM-2 300 SEM-1 750 ‚ ‚ Caudal en l/min Caudal en l/min SEM-1 1000 SEM-2 400 ‚ ‚ Caudal en l/min Caudal en l/min SEM-1 500 ...
-
Página 11: Esquema De Conexiones
Esquema de conexiones Esquema de conexiones ¡Los esquemas de conexión deben considerarse sugerencias de montaje, y no susti- tuyen a una planificación técnica profesional! Asimismo, se ha de tener en cuenta la normativa local vigente. SE-2-150 SE-2-200/300/400/500/750 SEL-500 SEL-800/1000 SEM-2-300/400 SEM-1-500/750/1000 A Conexión de agua fría I Entrada de carga B Conexión ACS J Salida de carga C Recirculación K Vaina de inmersión termómetro D Impulsión calefacción... -
Página 12: Montaje
Las patas regulables sirven para compensar las irregularidades del suelo. Información adicional sobre el SE-2-750: El acumulador está colocado sobre una base anular. -
Página 13: Válvula De Seguridad
Montaje − Las conexiones del acumulador que no sean necesarias deben anularse correc- tamente con tapones. Esto también se aplica, por ejemplo, si un serpentín no está conectado a un generador de calor o a un circuito. El acumulador de ACS se instalará de forma que pueda vaciarse sin necesidad de desmontarlo. Los componentes de conexión pertinentes deben diseñarse para la temperatura que vaya a producirse, o la temperatura ha de limitarse mediante una válvula mez- cladora. -
Página 14: Válvula Reductora De Presión
Montaje Válvula reductora de presión Para utilizar si es necesario; ver también la sección Montaje - Válvula de seguridad. La posición de montaje de la válvula reductora de presión debe corresponder a lo indicado por el fabricante. Debe garantizarse que el montaje no esté sometido a tensiones. Determinación del diámetro nominal: las válvulas reductoras de presión no deben elegirse a partir del diámetro nominal de la tubería, sino a partir del caudal requerido. La válvula reductora de presión debe elegirse al calcularse la red de tuberías tenien- do en cuenta las indicaciones del fabricante y los requisitos de insonorización según corresponda. Véase también DIN 1988-200 y DIN 4109. -
Página 15: Puesta En Marcha
¡Observar las instrucciones de empleo adjuntas del ánodo de corriente externa! Información adicional sobre el SE-2-750 con ánodo de corriente externa: Enchufar el potenciostato a una toma de 230 V. Prueba de funcionamiento: Cuando el LED se encienda en verde, estará garantizado el perfecto funcionamiento. -
Página 16: Mantenimiento
Mantenimiento Mantenimiento De acuerdo con la normativa local vigente, el usuario debe encargar un manteni- miento periódico de la instalación para garantizar el funcionamiento fiable y seguro de la misma. ¡Al vaciar la instalación puede salir agua caliente y causar lesiones, en especial quemaduras! Ánodo de magnesio La instalación deberá ser revisada cada 2 años por una empresa especializada. Si Atención hay un ánodo de magnesio instalado, el efecto protector se basa en una reacción electroquímica que consume el magnesio. -
Página 17: Avería - Causa - Remedio
Avería - Causa - Remedio Avería - Causa - Remedio Avería Causa Remedio Fuga en el acumulador de Brida no estanca Apretar los tornillos con 20-25 Nm en cruz; sustituir junta Conexiones de tubos no Hermetizar de nuevo estancas Tiempo de calentamiento Temperatura de agua de Aumentar temperatura demasiado largo calefacción demasiado (ajustar regulador) -
Página 18: Hoja De Datos De Producto
Hoja de datos de producto Hoja de datos de producto 3064940_201612... - Página 19 Hoja de datos de producto 3064940_201612...
-
Página 20: Declaración De Conformidad Ce
Wolf GmbH Dirección: Avda. de la Astronomía, 2 28830 San Fernando de Henares, Madrid Producto: Acumulador de ACS SE-2 Acumulador de carga de ACS SEL Acumulador solar de ACS SEM-2 Acumulador solar de ACS SEM-1 El producto descrito cumple los requisitos de los siguientes documentos:...
