12. OPCIÓN
CABLE ESPECIAL ALTA TENSIÓN

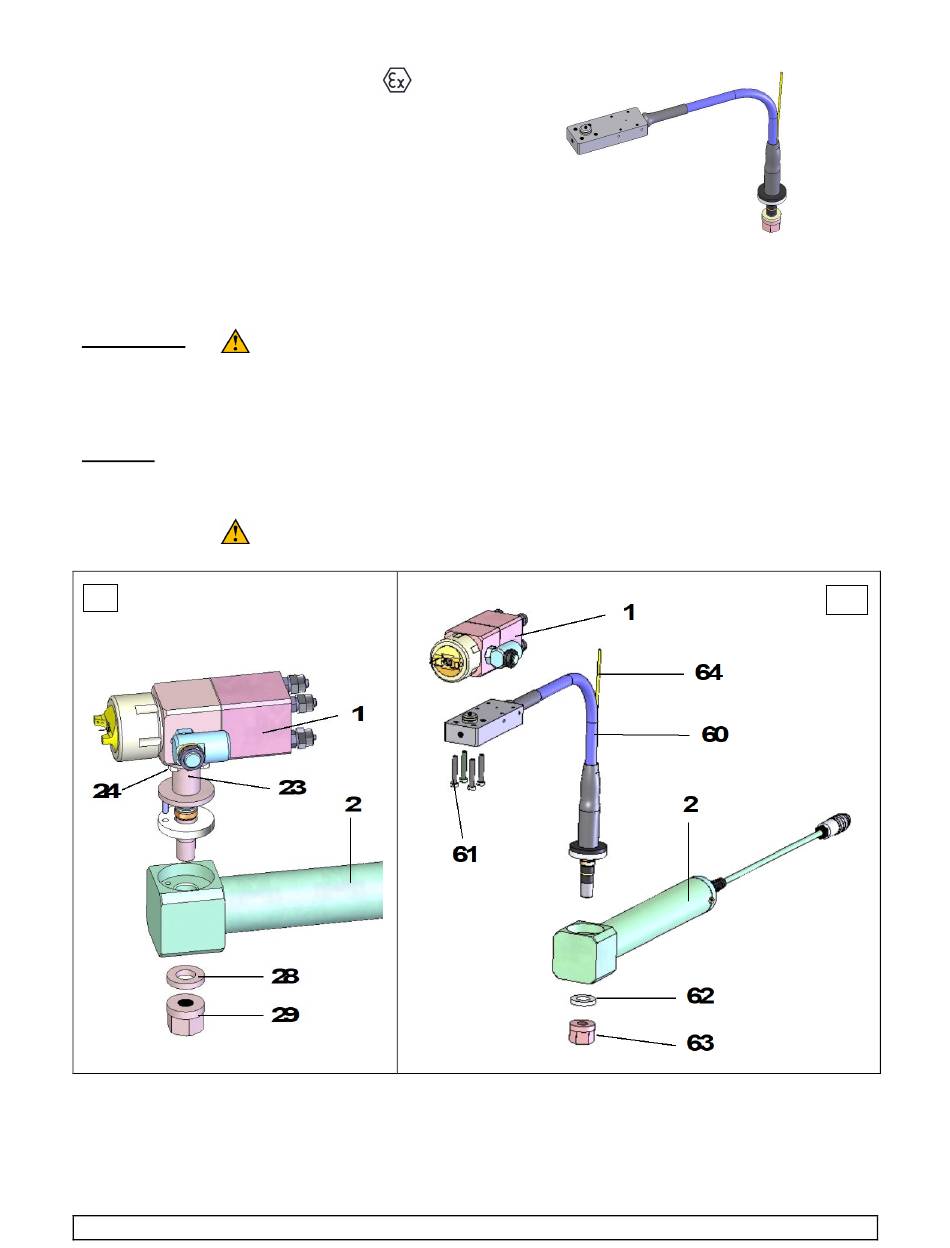

El cable AT de 1,5 m de largo, se utiliza para separar una pistola automática electroestática (tipo KAP
Ex, KAV Ex, KAX Ex o KAC Ex) de su barra generadora.
Desmontaje :
(dibujo A)
Separar la pistola (1) de su barra generadora (2) quitando la tuerca (29) y la arandela
(28).
Desenroscar los 4 tornillos (24) para desmontar el eje (23).
Montar la pistola en la base en la base del cable AT (60). Fijarlo con los 4 tornillos (61).
Montaje :
Quitar la tuerca (63) y la arandela (62) situadas a la otra extremidad del cable. Situar el
(dibujo B)
eje en la BG (2). Fijar el conjunto volviendo a montar la arandela y la tuerca.
A
SAMES KREMLIN
Cortar la tensión al nivel de la caja de alimentación.
Conectar el hilo de masa (64) a una tierra segura.
Página 24
B
Libro : 573.181.114
