Informationen zu diesem
Handbuch
Diese Anleitung weist Sie Schritt für Schritt an,
wie Sie den D-Link DSR-150 Services Router
einrichten können. Beachten Sie, dass Ihr
Modell sich möglicherweise geringfügig von den
Abbildungen unterscheidet.
Lieferumfang und Auspacken
des Produkts
Öffnen Sie den Versandkarton, entnehmen Sie
den Inhalt und packen Sie ihn vorsichtig aus.
Stellen Sie bitte sicher, dass alle auf der Packliste
aufgeführten Artikel auch tatsächlich geliefert
wurden und unbeschädigt sind. Sollte ein Artikel
fehlen oder beschädigt sein, wenden Sie sich zum
Zwecke einer Ersatzlieferung umgehend an Ihren
D-Link-Fachhändler.
- Ein (1) DSR-150 Wireless Services Router
- Ein (1) 12V/1,5A Netzteil/Stromadapter
- Ein (1) Konsolenkabel (RJ45-to-DB9-Kabel)
- Ein (1) Ethernet-Kabel (CAT5 UTP/Straight-
Through)
- Eine (1) Referenz-CD (CD-ROM mit der
Produktdokumentation im PDF-Format)
Produktübersicht
In diesem Kapitel finden Sie detaillierte
Beschreibungen des DSR-150 und seiner
Komponenten.

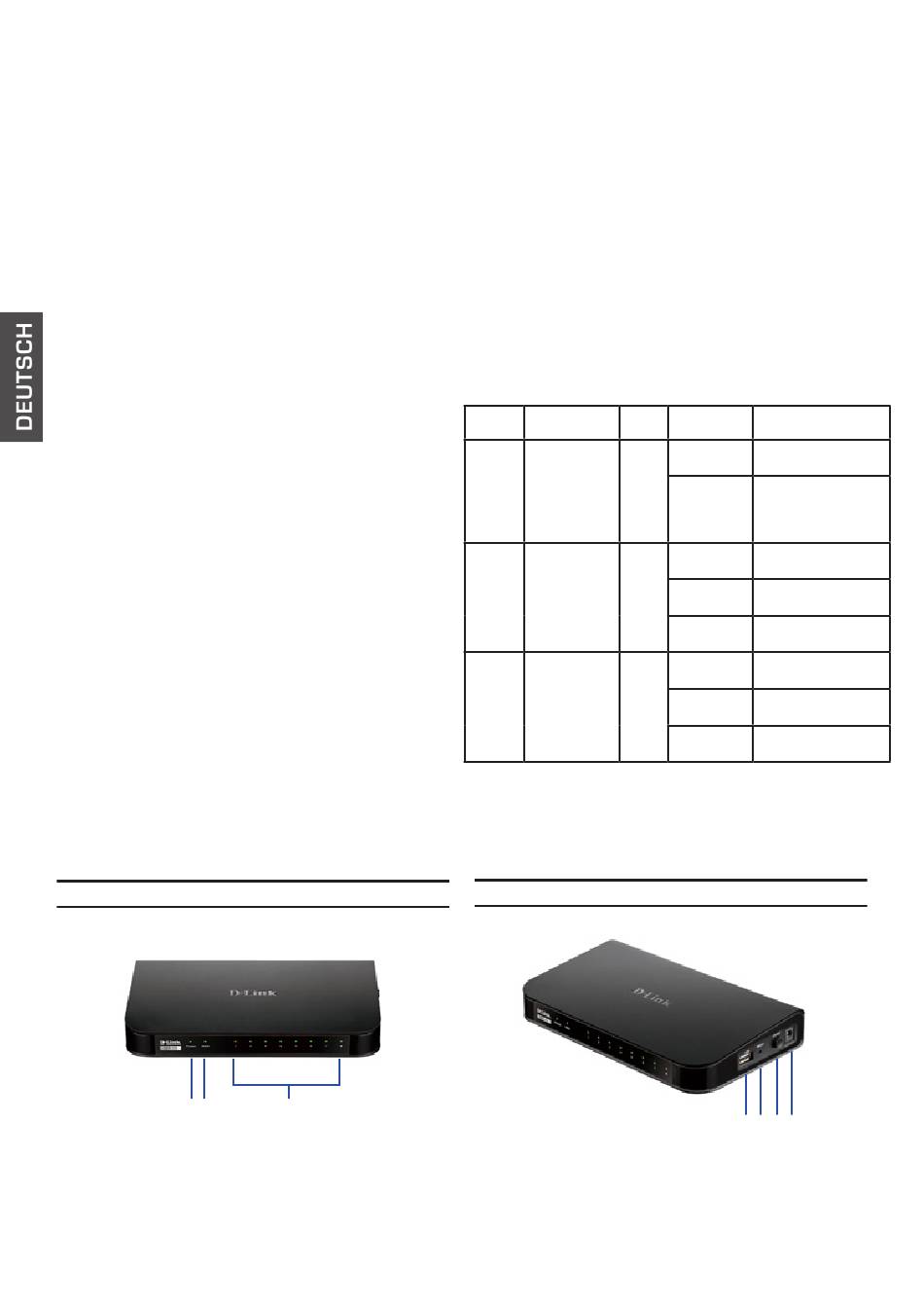

DSR-150 Vorderseite: Gerätestatus-LEDs
A B
Abbildung 1: DSR-150 Vorderseite
8  D-Link Unified Services Router
C
Die LEDs geben den aktuellen Status des Geräts
wieder. Die Betriebsanzeige-LED (A) blinkt während der
Zeit, in der das Gerät hochgefahren wird. Der gesamte
Hochfahrvorgang dauert etwa 1 Minute, in der das
Gerät möglicherweise nicht auf Anfragen des Benutzers
antwortet. Nach Abschluss des Startvorgangs leuchtet
die LED-Betriebsanzeige (A) durchgehend grün. Wenn
Sie aus irgendwelchen Gründen einen Neustart des
Geräts durchführen möchten, ist es ratsam, zwischen
dem Ausschalten und dem erneuten Einschalten ein paar
Sekunden zu warten. Eine Beschreibung und den Status
der jeweiligen LED-Anzeige finden Sie in der Tabelle unten:
Element LED-Anzeigen Farbe
A Ein/Aus Grün
B Internet Grün
C LAN Grün
Tabelle 1: DSR-150 LED Statusbeschreibung
DSR-150 Seitenansicht: Gerätetasten
Abbildung 2: DSR-150 Seitenansicht
Status Beschreibung
Durchgehend Ende Hochfahrvorgang
grün
Leuchtet Das Gerät ist
nicht ausgeschaltet oder
befindet sich im
Hochfahrvorgang
Durchgehend Verbindung hergestellt
grün
Blinking Dieser Port ist aktiv
Green
Leuchtet Keine Verbindung
nicht
Durchgehend Verbindung hergestellt
grün
Grün Dieser Port ist aktiv
blinkend
Leuchtet Keine Verbindung
nicht
A B C D
