INSTALACJA

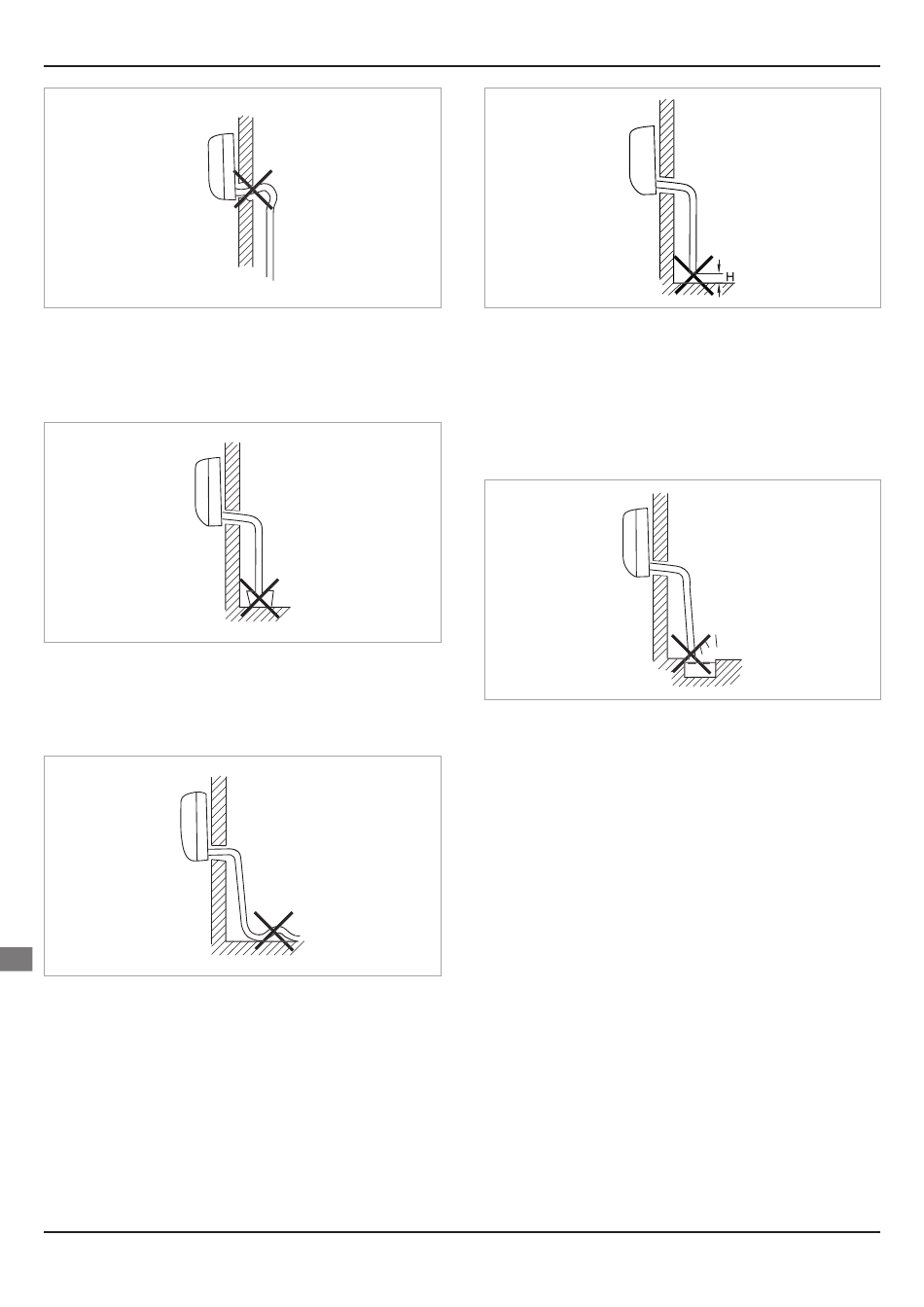

Rys. 9.1 Unikać wznoszących zagięć.
- Unikać instalacji rury ze skroplinami w końcem zanurzonym
we wodzie (por. rys. 9.2).
Rys. 9.2 Unikać zanurzania jednego z końców.
- Unikać instalacji rury ze skroplinami z zagięciami (por. rys.
9.3).
PL
Rys. 9.3 Unikać zagięć.
- Zainstalować rurę ze skroplinami w taki sposób, by odległość
jej wolnego końca od podłogi wynosiła przynajmniej 5 cm
(por. rys. 9.4).
- 12 -
Rys. 9.4 Minimalna odległość od podłogi.
Legenda
H Minimalna odległość od podłogi. 5 cm
- Zainstalować rurę ze skroplinami w taki sposób, by jej
wolny koniec trzymać z dala od nieprzyjemnych zapachów,
by zapewnić iż te zapachy nie będą dostawać się do
pomieszczenia (por. rys. 9.5).
Rys. 9.5 Unikać nieprzyjemnych zapachów.
