- Página 1 Manual de usuario MAC-HD REF. 4493 Modulador autónomo de alta definición Salidas DVB-T / DVB-C o IP Múltiples entradas: 2xCVBS . HDMI . HD-SDI...
-
Página 3: Tabla De Contenido
Índice Instrucciones de seguridad general Tipos de avisos Indicaciones básicas de seguridad Introducción Descripción general Características principales Uso general del equipo Instalación y configuración del equipo Montaje Conexión de alimentación eléctrica Configuración de entradas Montaje en cascada Guía rápida de menús Configuración Inicial del equipo Modo Avanzado del equipo General... -
Página 4: Instrucciones De Seguridad General
Instrucciones de seguridad general Leer este manual de usuario completo y atentamente antes de conectar el equipo a una toma de corriente. Tener siempre a mano estas instrucciones durante la instalación. Seguir todas las instrucciones y avisos de seguridad referentes a la manipulación del equipo. Tipos de avisos A continuación se describe el significado de los avisos de seguridad utilizados en este manual. - Página 5 PROHIBIDO MANIPULAR EL INTERIOR DEL EQUIPO Este aviso es una prohibición de realizar una tarea que pueda afectar al funcionamiento del equipo o a su garantía. NO DESECHAR COMO RESIDUO URBANO Este tipo de aviso indica que el equipo no debe eliminarse como residuo urbano no selec- cionado.
-
Página 6: Introducción

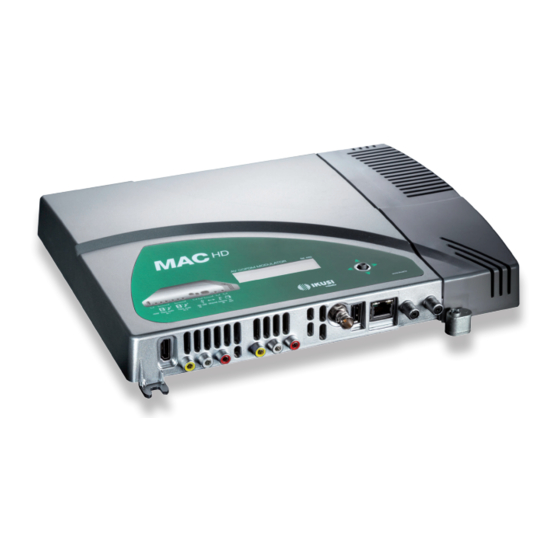

Introducción Descripción general LEYENDA Conector de red Pantalla (LCD) Botón de control Entrada HDMI (para canales HD o SD) Entrada AV 1 1 RCA amarillo, vídeo CVBS y 2 RCA rojo, audio analógico (L, R) Entrada AV 2 1 RCA amarillo, vídeo CVBS y 2 RCA rojo, audio analógico (L, R) Entrada SDI (BNC) (para canales HD o SD) - Página 7 IKUSI HEADEND DISCOVERY. Descargar aplicación en http://www.ikusi.tv • La configuración salida IP, sólo a través de interfaz web (ver manual en www.ikusi.tv. • Interfaz de usuario mediante pantalla LCD y botón de control para configuración básica. • Todos los ajustes son automáticamente memorizados.
-
Página 8: Uso General Del Equipo
Uso general del equipo A continuación se describe cómo interactuar con el equipo mediante el uso del botón de control y a interpretar las indicaciones visuales de la pantalla LCD. El programa está compuesto por un menú principal formado por submenús que pueden seleccionarse para modificar los ajustes mínimos de funcionamiento del equipo. -
Página 9: Instalación Y Configuración Del Equipo
Instalación y configuración del equipo La pantalla LCD y el botón de control son suficientes para un ajuste mínimo del equipo. Siga los pasos abajo indicados para instalar el equipo y configurar los diferentes parámetros accesibles desde el interfaz de usuario en pantalla LCD. Montaje RIESGO DE DAÑO EN EL EQUIPO La manipulación mecánica del equipo encendido... -
Página 10: Configuración De Entradas
1 canal HD + USB Montaje en cascada Para aumentar la capacidad de servicios, varios equipos MAC-HD pueden ser conectados en casca- da. Para ello, conectar la salida RF del equipo precedente a la entrada TV (loopthrough) del equipo siguiente (ver ejemplo de montaje). -
Página 11: Guía Rápida De Menús
Guía rápida de menús display IKUSI >PAIS PAIS MAC Stating ... Insert country ESPANA PAIS IDIOMA MAC-HD V1.00 >IDIOMA ESPANOL IP SYSTEM OK MAC-HD V1.00 ENTRADA CANAL MAC-HD V1.00 CH 21 SYSTEM OK >SALIDA CH 21 SYSTEM OK ... -
Página 12: Configuración Inicial
* El equipo se ajusta automáticamente a las particularidades técni- >IDIOMA cas de ese país (ver tabla de parámetros). 2) Desplazar hacia la izquierda, posicionar la flecha en IDIOMA, mover MAC-HD 1.00 el botón hacia la derecha, localizar el idioma deseado moviendo el CH 21 SYSTEM OK botón verticalmente. -
Página 13: Configuración Fecha-Hora
** PRECAUCION ** 1) Localizar y seleccionar la opción ACTUALIZACIÓN CANCEL ACTUALI a) Descargar el FIRMWARE de la página web (www.ikusi.tv) b) Descomprimir e introducirlo en el directorio raiz de un pendrive. GENERAL >AJUSTES c) Introducir el pendrive en el conector USB del equipo. -
Página 14: Configuración De Los Servicios Portadores
Localizar y seleccionar una de las cinco posibles combinaciones PROPORCION 1 de entradas. El MAC-HD es capaz de procesar 1 canal HD o dos 16/9 canales SD simultáneamente. En modo SD con entrada HDMI O HD-SDI, los estándares permi- BITRATE AUDIO 1 tidos son SD 480i y 576i. -
Página 15: Configuración De Red
TS. PROVEEDOR e) Localizar y seleccionar la opción ONID. Configurar el identifica- IKUSI dor original de la red. f) Localizar y seleccionar la opción MODO NIT LCN. Permite selec- cionar el modo de los LCN de la NIT : 00001 ... -
Página 16: Estado Del Equipo
>INFO DE MODULO a) Localizar y señalar la opción MODELO. El equipo informa del MODELO modelo y versión del equipo. MAC-HD b) Localizar y señalar la opción NUMERO DE SERIE. El equipo NUMERO DE SERIE informa de su número de serie. -
Página 17: Usb Player
1.21. Aplicación para crear videos reproducibles por el MAC HD. El usuario deberá instalar la aplicación “conversor-mac-installer.exe” en su pc, descargándolo de la página web del MAC HD en http://www.ikusi.tv/es/cabece- ras/moduladores/serie-mac/mac-hd Reproducción de vídeos Una vez insertado el pendrive en el conector USB del modulador MAC HD y pasados unos segundos, la reproducción comenzará... -
Página 18: Ficha Técnica
Ficha técnica Modelo MAC-HD (4493) Entradas vídeo 4 (no simultáneas) Formato (2x) CVBS, HDMI, HD-SDI Nivel de entrada (CVBS) 0,7 - 1,4 Impedancia de entrada (CVBS) Ω Estándares de video PAL/SECAM/NTSC/B&W Entradas audio 1 (Mono y Estéreo) Audio Analógico Sí... - Página 19 Salida IP Interfaz IEEE 802.3 10/100 Base T According to ETSI TS 102 034 v1.31(2007-10) and Tipo encapsulado IP SMPTE ST 2022-2:2007 Flujo de salida IP CBR / VBR Direccionamiento IP Unicast / Multicast Protocolos UDP / RTP Formato encapsulado IP SPTS Diffserv QoS, TTL, VLAN Sí...
-
Página 20: Mantenimiento
Durante el período de garantía, IKUSI se hace cargo de los fallos producidos por defecto de material o de fabricación, reparando el receptor o sustituyéndolo por otro que corresponda al estado tecnológico del momento. La garantía no cubre las averías o defectos debidos a una mala utilización o al incumplimiento de la información detallada en el... -
