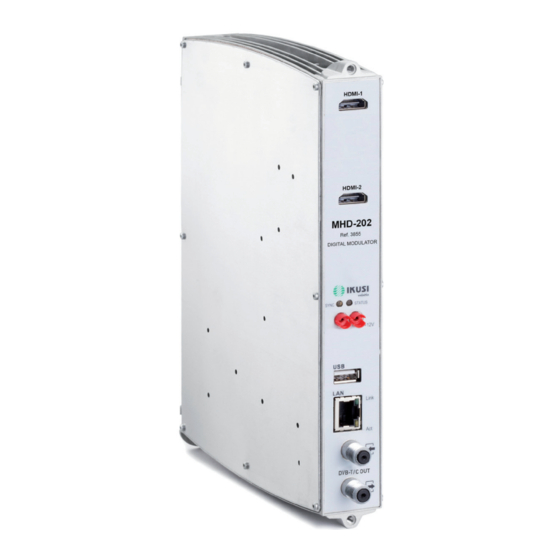

- Página 1 Manual de usuario para interfaz web MHD-202 REF. 3855 Modulador alta definición doble HDMI con salidas DVB-T e IP...
-
Página 3: Tabla De Contenido
Índice Introducción Acerca de este Manual Descripción del Producto Conexión al interfaz web Conexión Ethernet mediante aplicación IKUSI HEADEND DISCOVERY Conexión Ethernet manual Configuración general Menú principal Identificación Configuración local Configuración de red Cambiar Clave acceso Guardar/Restaurar configuración Actualización Reiniciar Ajustes en las señales... -
Página 4: Introducción
TV digital COFDM. Características: El MHD-202 es un módulo capaz de modular dos fuentes de vídeo y audio HD, para con- formar uno o dos canales de salida RF (en función del bitrate de entrada) de alta definición en DVB-T y en IP que pueden estar activas simultáneamente. -
Página 5: Conexión Al Interfaz Web
Configuración ethernet mediante aplicación: Descargar la aplicación IKUSI HEADEND DISCOVERY disponible en la página web (http://areacliente.ikusi.tv) e instalarla en el pc. Se abre una ventana en la cual encontraremos el modelo, el número MAC, el número de serie de fabrica- ción y la versión del firmware, para acceder al interfaz bastará... - Página 6 El proceso de configuración debe llevarse a cabo en modo local, aun cuando posteriormente se puede acceder al equipo desde cualquier PC de la LAN. Iniciar el navegador web e introducir la dirección IP del equipo MHD-202: DIRECCIÓN IP INICIAL: 192.168.1.6 NOTA Esta dirección IP inicial puede ser modificada por el usuario.
-
Página 7: Configuración General
Configuración general Configuración general Menú principal 1-Menú principal 2-Submenús 3-Área de trabajo 4-Selección idioma 5-Guardar configuración Para explorar los diferentes menús, seleccionar cada uno en el área de menús (posición 1 en la ilustración anterior). En función de las necesidades de cada menú, estos constarán de uno o varios submenús (posición 2). -
Página 8: Identificación
Seleccionar el menú GENERAL y a continuación el submenú CONFIGURACIÓN. Acceder a la ficha IDENTIFICACIÓN. La ficha de configuración IDENTIFICACIÓN establece los datos identificativos del equi- po MHD-202. MODELO: Muestra la denominación del modelo de equipo. El dato no se puede modi- ficar. -
Página 9: Configuración De Red
Seleccionar el menú GENERAL y a continuación el submenú CONFIGURACIÓN. Acceder a la ficha CLAVE. La ficha de configuración CLAVE permite cambiar la actual clave de acceso al Interfaz web del equipo MHD-202 (ver sección, conexión al interfaz web, pág. 5). -
Página 10: Guardar/Restaurar Configuración
Configuración general CLAVE ANTIGUA: Introducir la clave actual. CLAVE NUEVA: Introducir la clave nueva. CONFIRMAR CLAVE NUEVA: Repetir la clave nueva. Al finalizar la configuración los datos se pueden guardar pulsando el botón GUARDAR en la parte inferior de la ficha. Guardar/Restaurar configuración Seleccionar el menú... -
Página 11: Actualización
MINAR para seleccionar el archivo de actualización de firmware que utiliza el equipo. Para ejecutar la carga del nuevo firmware hacer clic en el botón ACTUALIZAR. NOTA El archivo firmware de actualización debe estar almacenado en el disco duro del PC (puede descargarse desde http://areacliente.ikusi.tv). -
Página 12: Reiniciar
Reiniciar Seleccionar el menú GENERAL y a continuación el submenú REINICIAR. Hacer clic en el botón REINICIAR. La ficha de configuración REINICIAR permite reiniciar el equipo MHD-202. A continuación de reiniciar el equipo aparece la pantalla de bienvenida del mismo. -
Página 13: Ajustes En Las Señales
Ajustes en las señales Ajustes en las señales Servicios Seleccionar el menú AJUSTES y a continuación el submenú SERVICIOS. TIPO DE ENTRADA: 2 HD (2 HD/SD HDMI) PROPORCIÓN ENTRADA: Elegir formato de imagen 16/9 ó 4/3... - Página 14 Ajustes en las señales Dentro del submenú CONFIGURACIÓN SERVICIOS DE SALIDA especificar los pará- metros de los 3 servicios disponibles. INTENSIDAD: Permite configurar el valor de nitidez de la imagen de video seleccio- nando uno de varios valores predefinidos. CODIFICACIÓN: Permite seleccionar el estándar de codificación de la señal digitali- zada de audio y vídeo entre las opciones: MPEG2, MPEG4 y DEFAULT (si la señal de entrada es SD, la codificación por defecto será...
- Página 15 Ajustes en las señales BAJA LATENCIA: Reduce el tiempo de codificación para aquellas aplicaciones donde el tiempo de reacción es importante (Ej. cámaras). La selección del modo de baja latencia, tiene como contraprestación una disminución de la eficiencia de codificación y la calidad de imágenes con mucho movimiento.
-
Página 16: Salida Dvb-T
Ajustes en las señales Salida DVB-T Seleccionar el menú AJUSTES y a continuación el submenú SALIDA DVB-T. Dentro del submenú SALIDA DVB-T especificar los parámetros: CANAL: Permite seleccionar y modificar el canal de salida. FRECUENCIA: Informa de la frecuencia de salida de la portadora de radiofrecuencia actual y permite modificar su valor. - Página 17 Ajustes en las señales Seleccionar el menú CONFIGURACIÓN DE RED especificar los parámetros: NOMBRE DE LA RED: Permite asignar un nombre a la red. PROVEEDOR: Permite especificar el nombre del proveedor de servicios. NID: Permite asignar un valor al identificador de la red. MODO NIT LCN: Permite seleccionar el modo de los LCN de la NIT.
-
Página 18: Salida Ip
Ajustes en las señales Salida IP Seleccionar el menú AJUSTES y a continuación el submenú SALIDA IP. Dentro del submenú SALIDA IP especificar los parámetros: PROTOCOLO: Permite seleccionar entre los protocolos de transmisión de datos UDP o UDP-RTP. TTL: Contador interno que incorporan los paquetes de servicios y determina su propa- gación. -
Página 19: Reproductor Usb
Ajustes en las señales ES ES ESTADO: Informa del estado de los servicios de salida. NÚMERO DE SERVICIOS: Informa el número de servicios. BITRATE SALIDA: Informa de la velocidad binaria de datos en la salida del equipo. Reproductor USB Seleccionar el menú AJUSTES y a continuación el submenú REPRODUCTOR USB. Dentro del submenú... -
Página 20: Estado
Estado Estado Seleccionar el menú ESTADO. Las fichas ESTADO informan conjuntamente del estado de las entradas, salida y otros parámetros generales del equipo (alarmas, temperatura y servicios). Acceder a la ficha ENTRADA. ENTRADA HDMI 1 ; ESTADO USB ; ENTRADA HDMI 2: AUDIO: Informa de la existencia de señal de audio válida a la entrada. -
Página 21: General
Estado NULOS MÍNIMOS: Informa del porcentaje mínimo de datos binarios en la salida ES ES que no contiene información. BITRATE SALIDA IP: Informa de la velocidad binaria de datos en la salida. Acceder a la ficha GENERAL. GENERAL: VALORES: OK/ERROR TIEMPO EN MARCHA: Tiempo transcurrido desde el último arranque. -
Página 22: Informes
Informes Informes Configuración Seleccionar el menú INFORMES y a continuación el submenú CONFIGURACIÓN. Menú general que aporta información acerca de la configuración general del equipo:... - Página 23 Informes...
- Página 24 Informes...
-
Página 25: Logs
