Resumen de contenidos para IKUSI MAC 401
- Página 1 Manual de usuario 401 ; 201 REF. 4485 ; 4449 Modulador autónomo AV-COFDM...
-
Página 2: Tabla De Contenido
Índice Instrucciones de seguridad general Reciclaje del equipo Tipos de avisos Certificado CE Indicaciones básicas de seguridad Introducción Descripción general Características principales Uso general del equipo Instalación y configuración del equipo Montaje Conexión de alimentación eléctrica Montaje en cascada Guía rápida de menús Menú principal Ajustes generales Ajuste de las señales Status del equipo Información del equipo Desbloqueo del equipo Configuración avanzada del equipo Interfaz de usuario desde navegador web Mantenimiento Cuidado del equipo Resolución de problemas Ficha técnica Modelos MAC 201 y MAC 401 Garantía... -
Página 3: Instrucciones De Seguridad General
Instrucciones de seguridad general / Tipos de avisos Instrucciones de seguridad general Leer este manual de usuario completo y atentamente antes de conectar el equipo a una toma de corriente. Tener siempre a mano estas instrucciones durante la instalación. Seguir todas las instrucciones y avisos de seguridad referentes a la manipulación del equipo. -
Página 4: Indicaciones Básicas De Seguridad
Instrucciones de seguridad general / Indicaciones básicas de seguridad Indicaciones básicas de seguridad PELIGRO DE MUERTE O LESIONES No instalar el equipo durante una tormenta eléctrica. Puede haber riesgo de descarga eléctrica a causa de un rayo. No abrir el equipo. Existe riesgo de descarga eléctrica. RIESGO DE DAÑO EN EL EqUIPO El equipo necesita estar ventilado adecuadamente. -
Página 5: Introducción

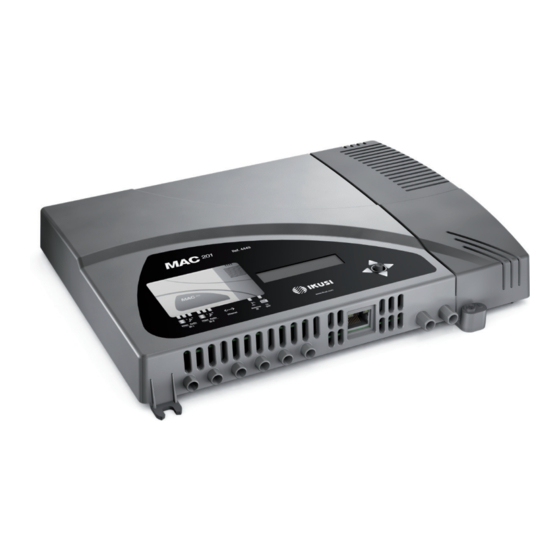

Introducción / Descripción general Introducción Descripción general LEYENDA Conector de red Carátula frontal con mapa de bloques Pantalla (LCD) Botón de control Entrada AV 1 Entrada AV 2 Entrada AV 3 * Entrada AV 4 * Conector Ethernet 10 Entrada TV Loopthrough 11 Salida TV COFDM * Disponible sólo en modelo MAC 401. -
Página 6: Uso General Del Equipo
Peso: 1,5 kg A continuación se describen las características principales del modelo MAC. Modelos MAC 201 y MAC 401 Indicado para instalaciones individuales residenciales, compuesto por dos o cuatro entra- das AV y una salida RF VHF/UHF que entrega un nivel de salida >80 dBμV: Entradas: 2 o 4 entradas video CVBS con audio estéreo, según modelo MAC 201 o MAC 401... - Página 7 Introducción / Uso general del equipo Movimiento vertical del botón En los menús y submenús, mover el botón arriba o abajo permite navegar hacia arriba o hacia abajo posición a posición. En los ajustes, mover el botón arriba o abajo permite también modificar valores posición a posición.
-
Página 8: Instalación Y Configuración Del Equipo
Conectar el cable coaxial de la salida al equi- po (conector F). NOTA La ilustración anterior sólo aplica al modelo MAC 401. Para el modelo MAC 201 sólo están disponibles las entradas AV1 y AV2. Conexión de alimentación eléctrica PELIGRO DE MUERTE O LESIONES Una conexión incorrecta de la alimen-... -
Página 9: Montaje En Cascada
Fuente AV 8 NOTA La ilustración anterior sólo aplica al modelo MAC 401. Para el modelo MAC 201 sólo están disponibles las entradas AV1 y AV2. Para habilitar un montaje con 2 o más equipos es necesario identificar cada uno con un valor de TSID diferente, e identificar cada servicio con un valor de SID también diferente. -
Página 10: Guía Rápida De Menús
Instalación y configuración del equipo / Guía rápida de menús Guía rápida de menús Ver página siguiente... - Página 11 Instalación y configuración del equipo / Montaje en cascada Ver página anterior Ver página anterior...
-
Página 12: Menú Principal
Instalación y configuración del equipo / Menú principal Menú principal NOTA Durante las siguientes páginas el método de localización y selección de campos se indica principalmente con los iconos de “movimiento vertical del botón” y “pulsar botón”. No obstante, para localizar y seleccionar los campos puede hacerse uso del movimiento horizontal del botón, tal y como se indica en el apartado Uso general del... - Página 13 Instalación y configuración del equipo / Ajustes generales Localizar y seleccionar la opción DIREC‑ CIóN IP. Introducir la secuencia de 12 dígitos correspondiente a la dirección IP estática del equipo. Localizar y seleccionar la opción MáS‑ CARA IP. Introducir la secuencia de 12 dígitos correspondiente a la máscara IP del equipo.
-
Página 14: Ajuste De Las Señales
Localizar y seleccionar la opción ENtRADA y el número correspondiente a la entrada que se desea configurar: 1 a 2 para MAC 201 y 1 a 4 para MAC 401.. Localizar y seleccionar la opción CH1:***** bRILLO para comprobar el tipo de señal de entrada, la detección de... - Página 15 Localizar y seleccionar la opción SERVICIOS y el número correspondiente a la entrada cuyo servicio se desea configurar: 1 a 2 para MAC 201 y 1 a 4 para MAC 401.. Localizar y seleccionar la opción CH1 VIDEO AuDIO. Activar (ON) o desactivar (OFF) las señales de video y audio de la...
- Página 16 Instalación y configuración del equipo / Ajuste de las señales Localizar y seleccionar CH1 LCN. Configu- rar el valor LCN de la señal. Localizar y seleccionar CH1 SID. Configu- rar el valor SID de la señal. Localizar y seleccionar CH1 NOMbRE. Asignar un nombre a la señal en CH1.
- Página 17 Instalación y configuración del equipo / Ajuste de las señales Localizar y seleccionar la opción ANCHO DE bANDA. Seleccionar el ancho de ban- da entre 6, 7 y 8 MHz. Localizar y seleccionar la opción INtERV DE GuARDA. Seleccionar el intervalo de guarda entre 1/32, 1/16, 1/8 y 1/4 de símbolo.
-
Página 18: Status Del Equipo
Instalación y configuración del equipo / Status del equipo Localizar y seleccionar la opción ONID. Configurar el identificador original de la red. Localizar y seleccionar la opción MODO NIt. Configurar el modo de la NIT: OFF: no se inserta NIT (los valores LCN Ì... -
Página 19: Información Del Equipo
Instalación y configuración del equipo / Información del equipo Localizar y señalar bItRAtE SALIDA. El equipo informa de velocidad de datos en la salidad como MbItS/S. Localizar y señalar NuLL MIN ACt MAX. El equipo informa del volumen de paquetes de datos nulos en la salida mínimo, actual y máximo como porcentaje del total. - Página 20 Instalación y configuración del equipo / Desbloqueo del equipo Introducir el código de desbloqueo que haya sido asugnado por el operador del equipo des- de el interfaz web del mismo.. El equipo informa de la validez del código. NOTA El equipo permanece desbloqueado hasta que se reinicia o el operador del mis- mo desactiva el bloqueo desde el interfaz web.
-
Página 21: Configuración Avanzada Del Equipo Interfaz De Usuario Desde Navegador Web
Configuración avanzada del equipo / Interfaz de usuario desde navegador web Configuración avanzada del equipo Interfaz de usuario desde navegador web La interfaz de usuario web permite realizar una configuración completa del equipo MAC mediante una conexión Ethernet y un navegador web. NOTA Para una correcta visualización de los gráficos proporcionados en el programa de configuración del equipo, se recomienda instalar en el PC de control el nave-... - Página 22 Pulsar INTRO para acceder a la pantalla de bienvenida. Introducir el nombre de usuario “Admin” y la clave “admin”. NOTA El proceso de configuración y ajuste mediante la conexión Ethernet se explica en el “manual de usuario de interfaz web” disponible en http://www.ikusi.com.
-
Página 23: Mantenimiento
Mantenimiento / Cuidado del equipo Mantenimiento Cuidado del equipo PROHIBIDO MANIPULAR EL INTERIOR DEL EqUIPO No desmontar o intentar reparar el equipo, sus accesorios o componentes. El hacerlo invalida su garantía. No usar el cable de alimentación si está dañado. Para desconectar el cable de alimentación, tirar cuidadosamente del enchufe en vez del cable. -
Página 24: Ficha Técnica Modelos Mac 201 Y Mac 401
Ficha técnica / Modelos MAC 201 y MAC 401 Ficha técnica Modelos MAC 201 y MAC 401 Entradas AV1 / AV2 / AV3 * / AV4 * Formato CVBS Nivel de entrada (video) 0,7 - 1,4 Impedancia de entrada Ω... -
Página 25: Garantía
Durante el período de garantía, IKUSI se hace cargo de los fallos producidos por defecto de material o de fabricación, reparando el receptor o sustituyéndolo por otro que corres- ponda al estado tecnológico del momento. - Página 26 Certificado CE / Modelos MAC 201 y MAC 401 Certificado CE Con la reproducción de la marca CE, IKUSI garantiza la conformidad del equipo con las correspondientes normas armonizadas. EC-Declaration of Conformity marking We, Manufacturer IKUSI, Angel Iglesias, S.A. Paseo Miramón, 170 E-20009 San Sebastián, Spain...
- Página 27 Ángel iglesias, S.A. Paseo Miramón, 170 20014 San Sebastián, Spain tel. +34 943 44 88 00 Fax +34 943 44 88 20 ikusi@ikusi.com www.ikusi.tv 120148B...
