Lista de partes e instrucciones de funcionamiento
Partes
Ensamble del cilindro
Patas
Pernos
Giro/casters
Manija del collarín
Ensamble del collarín
Soporte de la esquina
Paquete de cadena
1. Ensamble los casters de giro en las patas del gato utilizando las
arandelas y tuercas de resorte que se proporcionan.
2. Ensamble las patas (con casters) a la base del gato y levemente
asegure con los pernos prisionero Allen de 1.27 cm (1/2") y arandelas
de resorte que se proporcionan.
3. Coloque el gato (con patas) en una superficie resistente y nivelada.
Apriete los pernos prisionero Allen de 1.27 cm (1/2") mientras todos
los casters estén en contacto con el suelo y el gato esté vertical con
el suelo.
4. Ensamble la manija al atornillarla en el conector de la manija en la base
superior y apretándola con la mano.
5. Ensamble del collarín: Afloje el tornillo desde afuera del adaptador de
collarín. Monte el adaptador del collarín en la parte superior de la varilla
del pistón. Una vez está montado, apriete el tornillo y asegure el
ensamble de collarín completo.
6. Utilice la perilla de ajuste de inclinación para ajustar el ángulo de
collarín a una posición relativamente horizontal.
7. Conecte los dos soportes de esquina en el panel del collarín y apriete
con los pernos y tuercas hexagonales de 1.27 cm (1/2").
8. Localice el soporte de esquina en el paquete de cadena. Ensamble el
soporte de esquina en el marco lateral del collarín y asegúrelo con las
tuercas montadas. Ensamble las cadenas y los accesorios de las
cadenas en el soporte de esquina.
9. Las cadenas y los accesorios de las cadenas se proporcionan para asegurar la transmisión, la caja de transferencia
o el diferencial al ensamble del collarín de acuerdo con las distintas formas de cada cubierta. Cuando utilice ambos
extremos de la cadena, ésta se debe anclar en el soporte.
ADVERTENCIA: NO LEVANTE, BAJE O TRANSPORTE UNA TRANSMISIÓN A MENOS QUE ESTÉ ASEGURADA
POR EL SISTEMA DE AMARRE. ES SU RESPONSABILIDAD AJUSTAR EL SISTEMA DE AMARRE A UNA
POSICIÓN APROPIADA. OTC NO ACEPTA NINGUNA RESPONSABILIDAD POR INSTALACIONES INCORRECTAS
DEL SISTEMA DE AMARRE QUE PUEDAN OCASIONAR LESIONES PERSONALES Y/O DAÑO A LA PROPIEDAD.
10. IMPORTANTE: Para evitar la fuga de aceite durante el envío, se debe utilizar un tapón de envío para asegurar
el mejor sellado. Antes de utilizar el gato, retire el tapón de envío y reemplácelo con el tapón ventilado.
Formulario No. 106458, reverso de la hoja 1 de 3

Lista de empaque

Detalles
Ensamble del cilindro y la base
Patas
Pernos Allen 1.27 cm (1/2") y arandelas de resorte
Casters (con tuerca de 1.27 cm [1/2"]) y arandela de resorte)
Manija del collarín
Ensamble del collarín (incluye base, panel)
Marco lateral del collarín
Cadena
Oreja de soporte (juego de perno tuerca y arandela
de 0.95 cm [3/8"]).
Juego de perno, tuerca y arandela de 1.27 cm (1/2")
para ajuste del soporte de la esquina

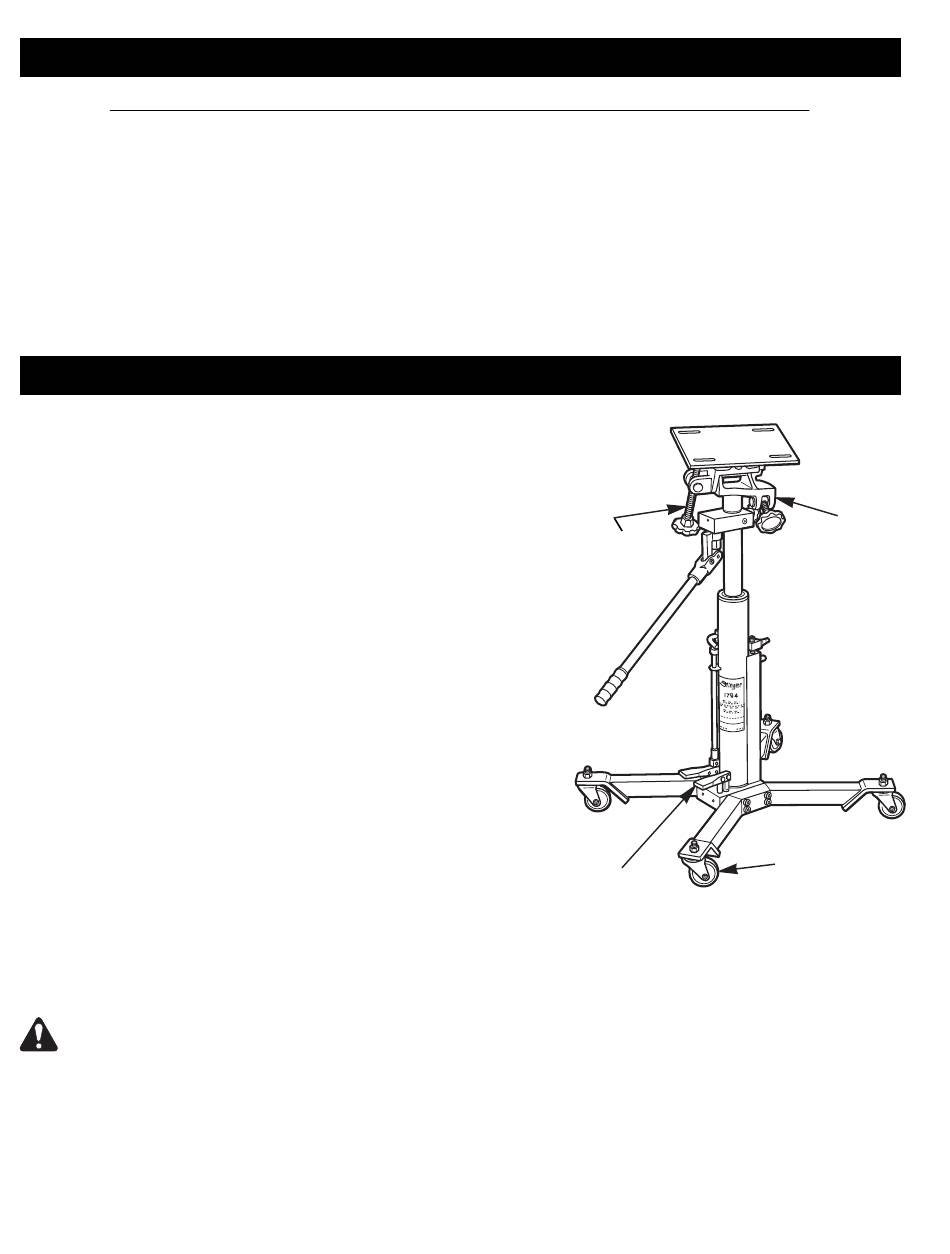

Ensamble

Cant.
Tornillos de
inclinación
Pedal de
liberación
1
2
8
4
1
1
2
2
4
4
Collarín
Caster
