MX 24B
MULTIMETRO DIGITAL

Publicidad

Tabla de contenido
loading

Manuales relacionados para Metrix MX 24B

Resumen de contenidos para Metrix MX 24B

  • Página 1 MX 24B MULTIMETRO DIGITAL...

  • Página 2: Tabla De Contenido

    Capítulo V MANUAL DE INSTRUCIONES INDICE 1. INSTRUCCIONES GENERALES ........................ 57 1.1 Instrucciones de seguridad ........................57 1.1.1 Operaciones preliminares ....................... 57 1.1.2 Consejos de utilización........................57 1.1.3 Símbolos ............................58 1.1.4 Consignas ............................58 1.2 Dispositivos de protección........................58 1.3 Dispositivos de seguridad ........................

  • Página 3: Instrucciones Generales

    Capítulo V INSTRUCCIONES GENERALES Acaba usted de adquirir un multímetro numerico portátil de 5000 puntos. Le agradecemos su confianza en nuestros productos. Este multímetro está de acuerdo a la norma de seguridad IEC 61010-1 + A1 + A2, 1995, relativa a los instrumentos de medidas electrónicas. Para su propia seguridad y la del aparato, debe respetar las consignas descritas en este manual.

  • Página 4: Símbolos

    Capítulo V ∗ Antes de cambiar de función, desconecte los cables de medida del circuito que se mide. ∗ En tareas de reparación de televisores o al realizar mediciones en circuitos conmutadores de corriente, recuerde que los impulsos de tensión de gran amplitud en los puntos de prueba pueden dañar el multímetro.

  • Página 5: Dispositivos De Seguridad

    Capítulo V 1.3 Dispositivos de seguridad ∗ Es imposible acceder al alojamiento de la pila sin desconectar antes los cables de medida. ∗ Cuando se miden tensiones superiores a 24 V, parpadea en la pantalla el símbolo ∗ Cuando las mesidas de corriente superen los 10 A, el símbolo hace intermitencias en el display y una señal acústica intermitente alerta del peligro de electrocución.

  • Página 6: Descripcion

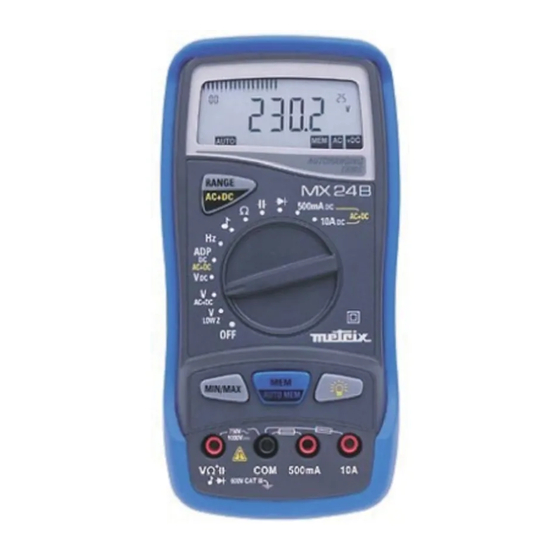

    Capítulo V DESCRIPCION Este aparato es un multímetro digital portátil, compacto y robusto equipado de una caja protectora, concebido para tener en un bolsillo. Este material diseñado para proporcionar un alto grado de seguridad al usuario, máxima protección y un rendimiento inigualable. Mando selector Este material es un instrumento de medida profesional, de mano y autónomo, capaz de medir las siguientes magnitudes (a las que se accede con ayuda del mando selector...

  • Página 7: Primer Encendido

    Capítulo V PRIMER ENCENDIDO 3.1 Conexión de los cables de medida Conecte el cable negro al terminal COM (común para todas las medidas). El cable rojo deberá conectarlo a uno de los terminales siguientes según la posición del selector : Posición del selector giratorio Terminal de entrada V Ω...

  • Página 8: Autocomprobación De La Pila

    Capítulo V 3.5.2 Autocomprobación de la pila Cuando aparece en pantalla la indicación BAT el instrumento puede funcionar todavía durante unas 12 horas, pero ya no se pueden garantizar las especificaciones. Sustituya la pila. Antes de cargar la pila usada, tener le cuidado de que el simbolo « BAT » se encienda, incluyendo en ausencia de señal en la entrada del multímetro.

  • Página 9: Descripcion Funcional

    Capítulo V DESCRIPCION FUNCIONAL Tecla RANGE / AC+DC La tecla RANGE está activa en las siguientes posiciones del conmutador : , Ω, LOW Z AC+DC Tecla RANGE se utiliza : • En modo AUTO (Autoranging), para conmutar a modo MANUAL (presión breve). •...

  • Página 10: Posición 10 Adc / 10 Aac+Dc

    Capítulo V 4.1.3 Posición 10 A / 10 A AC+DC 10 A Medidas de corriente DC (Rango 10 A Tecla AC+DC 10 A AC+DC Medidas de corriente AC+DC (TRMS) La sigla AC+DC aparece (Rango 10 A en el display. AC+DC Tecla AC+DC Tecla MIN/MAX...

  • Página 11: Especificaciones Tecnicas

    Capítulo V ESPECIFICACIONES TECNICAS Generalidades Sólo los valores afectados de tolerancias o de límites aconciada constituyen valores darantizados. Los valores sin tolerancias se proporcionan a título informativo (norma francesa NFC 42670). Como todos los aparatos de medida o ensayo, una verificación periódica es necesaria. Características La precisión es de ±...

  • Página 12: Corriente Continua

    Capítulo V 5.2.3 Corriente continua Protección Resolución Posición del Rangos Precisión Máxima caída Fusibles selector de tensión (∗) 500 mA 500 mA 0.3 %L + 2 D < 800 mV 600 V F1 + F2 10 µA (∗∗) 10 A 1 %L + 5 D <...

  • Página 13: Capacidad

    Capítulo V 5.2.6 Capacidad Nota Descargue todos los condensadores antes de realizar ninguna medición. Resolución Posición del Rangos Precisión Corriente en la Protección Tiempo máximo de medición selector medición (∗) 50 nF 100 nA < 1 s 10 pF 500 nF 1 µA <...

  • Página 14: Especificaciones Generales

    Capítulo V 5.2.10 Especificaciones generales Características mecánicas Dimensiones : 170 x 80 x 35 mm Peso (con pila) : 285 g Caja y circuito : Materiales autoextinguibles Embalaje Dimensiones : 230 x 155 x 65 mm Peso : 385 g Alimentación Alimentación requerida : 1 pila alcalina de 9 V (6LF22)

  • Página 15: Accesorios

    Capítulo V 5.3 Accesorios 5.3.1 Entregados con el aparato Un juego de cables de medida con sondas de seguridad AG1063 Una pila de 9 V 6LF22 AL0042 Un manual de instrucciones X01877A00 Caja protectora de elastómero AE0237 5.3.2 Entregados en opción Sondas THT 3 kV HT0203...
