Resumen de contenidos para Metrix MX 23

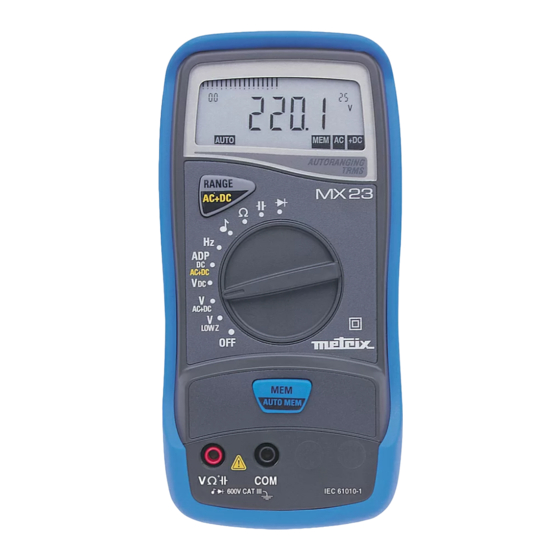

- Página 1 MX 23, 5 000/50 000 pts MX 24, 5 000/50 000 pts MX 24B, 5 000/50 000 pts MULTIMETRES NUMERIQUES PORTABLES PORTABLE DIGITAL MULTIMETERS TRAGBARE DIGITAL-MULTIMETER MULTIMETRI DIGITALI MULTIMETROS DIGITALES Manual de instrucciones página 64 Capítulo Copyright © X03486B00 - Ed. 02 - 06/10...
- Página 2 21 (∗) (∗∗) 22 (∗∗) 9 (∗∗) (∗∗) 11 3 (∗) (∗∗) 4 (∗∗) (∗) MX 24 : 50 mA / mA AC+DC (∗∗) sauf / except / außer / tranne / excepto : MX 23 Multimètres numériques portables...
- Página 3 22∗ Misura di corrente: portate 10 A AC+DC (∗) tranne MX 23 1 Borne de entrada [calibres de 12 a 22 (a 20 : MX 23)] 12 Medida de tensión AC: calibres de 5 a 600 V (baja imped.) 2 Entrada de referencia del multímetro 13 Medida de tensión AC+DC: calibres de 5 a 750 V...
-
Página 4: Tabla De Contenido
Apagado del instrumento ....................70 Mantenimiento del multímetro..................70 3.4.1 Autocomprobación de fusibles (excepto MX 23).............70 3.4.2 Autocomprobación de la pila ...................70 3.4.3 Sustitución de la pila o los fusibles (excepto MX 23) ..........71 3.4.4 Cuidados........................71 3.4.5 Almacenamiento......................71 DESCRIPCION FUNCIONAL....................72 Tecla RANGE / AC+DC ....................72 4.1.1... -
Página 5: Instrucciones Generales
WEEE 2002/96/CE. Conformidad Europea Alimentación por pila tipo 9V (6LF22) Fusible (excepto MX 23) 1.2 Precauciones y medidas de seguridad • Lea cuidadosamente todas las notas precedidas del símbolo . -
Página 6: Antes De La Utilización
, ADP AC+DC , 500 mA (o 50 mA : MX 24 ; excepto MX 23), AC+DC 500 mA (o 50 mA : MX 24 ; excepto MX 23), 10 A , 10 A AC+DC AC+DC AC+DC Multímetro digital portátil... -
Página 7: Dispositivos De Protección
600 V en las medidas de resistencia, capacidad, diodos y continuidad. Esta protección se rearma automáticamente después de la sobrecarga. ∗ Dos fusibles ofrecen protección durante las medidas de tipo intensidad (excepto MX 23) ∗ Protección IP grado 40. 1.5 Consignas ∗... -
Página 8: Mantenimiento Y Verificación Metrológica
Capítulo V 1.7 Mantenimiento y verificación metrológica Cualquier regulación, mantenimiento o reparación del multímetro bajo tensión sólo deben ser efectuados por personal calificado. Una "persona calificada" es una persona familiarizada con la instalación, la construcción, la utilización y los peligros presentes. Está autorizada a poner en servicio y fuera de servicio la instalación y los equipos de acuerdo a las reglas de seguridad. -
Página 9: Descripcion
AC+DC (o TRMS) ∗ tensiones continuas DC ∗ tensiones continuas DC / AC+DC, rango 500 mV ∗ corrientes alternas con acoplo directo AC+DC (o TRMS) [ excepto MX 23] ∗ corrientes continuas DC [ excepto MX 23] ∗ resistencias ∗... -
Página 10: Primer Encendido
(indicador visualizado). 3.4 Mantenimiento del multímetro 3.4.1 Autocomprobación de fusibles [ excepto MX 23] La autoverificacón de los fusibles puede efectuarse sin abrir el aparato, el multímetro en servicio. - Fusible F1 (0,63 A) : poner el conmutador en posición , y conectar los bornes 500 mA y VΩ. -
Página 11: Sustitución De La Pila O Los Fusibles (Excepto Mx 23)
Capítulo V 3.4.3 Sustitución de la pila o los fusibles [ excepto MX 23] Precaución ! Desconectar los cordones de prueba de los circuitos de medición; poner el selector en la posición OFF y retirar los cordones de prueba del apareto. -
Página 12: Descripcion Funcional
Medidas de tensión AC+DC (TRMS) en el display. (Rango 500 mV AC+DC Tecla AC+DC 4.1.2 Posición 500 mA / mA (excepto MX 23) (MX 24 : 50 mA / mA AC+DC AC+DC 500 mA Medidas de corriente DC (Rango 500 mA Tecla AC+DC... -
Página 13: Posición 10 Adc / Aac+Dc (Excepto Mx 23)
Tecla AC+DC Tecla MIN / MAX [ excepto MX 23] Pulsando esta tecla (presión larga) se accede al modo de vigilancia (o salir), en el cual se almacenan los valores mínimo (MIN), máximo (MAX) y promedio dinámico (AVG) de la medición en curso (tiempo de captura ≤... -
Página 14: Especificaciones Tecnicas
Capítulo V ESPECIFICACIONES TECNICAS Generalidades Sólo los valores afectados de tolerancias o de límites aconciada constituyen valores darantizados. Los valores sin tolerancias se proporcionan a título informativo (norma francesa NFC 42670) y los errores de medición debe ser considerada en términos de temperatura (véase §. -
Página 15: Corriente Continua (Excepto Mx 23)
« OL » en el display [rangos 500 mA (MX 24 : 50 mA ) solamente] y alarma por señal sonora intermitente por una rebasamiento de rangos. 5.2.4 Corrientes alternas (AC + DC) (excepto MX 23) (∗ Posición del Precisión Máx. -
Página 16: Resistencia / Continuidad
Capítulo V 5.2.5 Resistencia / Continuidad Protección Posición del Corriente en la Resolución Rangos Precisión selector medición (∗) 500 Ω 0,1 Ω 0,3 % L + 3 D 1 mA 500 Ω 0,1 Ω 1 mA 1 Ω 5 kΩ 100 µA 0,3 % L + 3 D 10 Ω... -
Página 17: Frecuencias
Capítulo V 5.2.8 Frecuencias Posición del Impedancia de Resolución Rangos Precisión Protección selector entrada 0,62 a 5 Hz 0,0001 Hz 5 a 50 Hz 0,001 Hz 0,03 % L + 2 D 50 a 500 Hz 0,01 Hz FREQ 10 MΩ 600 V 500 a 5 kHz 0,1 Hz... -
Página 18: Entorno
Capítulo V 5.2.10 Entorno Temperatura de referencia : 23° C ± 5° C Intervalo límite de utilización : 0° C a 40° C Intervalo de funcionamiento : - 10° C a 55° C Temperatura de almacenamiento : - 20° C a 70° C Coeficiente de temperatura : máx. -
Página 19: Accesorios
/ 50 mV, ± 0,5% HA050-1 Transporte Estuche de transporte para multímetro y accesorios (180 x 265 x 55) AE0190 Bolsa de transporte flexible para multímetro HX0018 Maleta METRIX equipada hace espuma (280 x 265 x 55) HX0009 Multímetro digital portátil...
