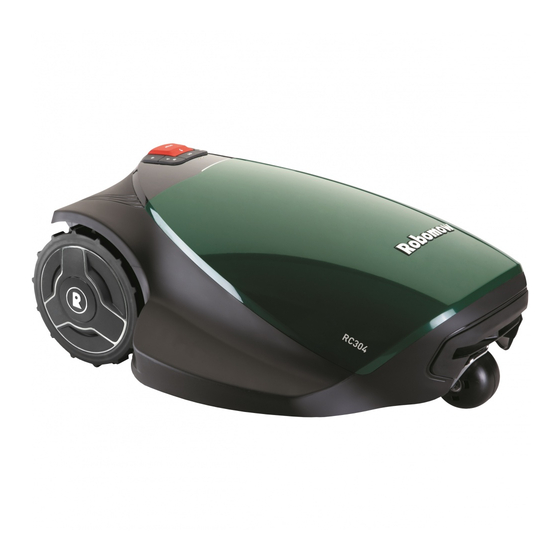

Robomow RC304 Instrucciones De Funcionamiento
Ocultar thumbs
Ver también para RC304:
- Manual de uso y seguridad (57 páginas) ,
- Instrucciones de funcionamiento originales (52 páginas) ,
- Manual de uso y seguridad (57 páginas)
Manuales relacionados para Robomow RC304
Resumen de contenidos para Robomow RC304
- Página 1 Instrucciones de funcionamiento originales (ES) robot cortacésped RC304/RC306/RC312 TC300/TC500/TC1000 MC300/MC500/MC1000 Manual de funcionamiento...
-
Página 2: Tabla De Contenido
Capítulo 2. Conozca su Robomow ..................® 2.1 Componentes ......................2.2 Cómo Robomow trabaja para usted ................2.3 Método operativo ......................Capítulo 3. Planificar de antemano ................... 3.1 Tipos de césped: ¿Qué aspecto tiene su césped? ............. 3.2 Seleccionar la ubicación de la estación base ............. -
Página 3: Declaración De Conformidad Ce
¡Bienvenido al mundo de la robótica para uso doméstico de la mano con la robótica de fácil uso de Robomow! Le damos las gracias por comprar nuestro producto. Somos conscientes de que disfrutará el tiempo libre extra que tendrá al utilizar la Robomow para cortar el césped. -
Página 4: Definiciones De Etiquetas De Advertencia
Mantenga a la gente, en ® particular a los niños, a mascotas y transeúntes alejados del área de funcionamiento de Robomow ® 5. Amputación de dedos: cuchilla rotatoria de la cortadora de césped. Riesgo de lesiones por la cuchilla cortante giratoria. - Página 5 Fin de uso del producto: 1. Robomow y sus accesorios deberán recogerse por separado al final de sus ciclos de vida útil, para evitar que equipos eléctricos y electrónicos terminen en vertederos, así como para promover el reciclaje, el tratamiento y la recuperación de equipos eléctricos y electrónicos, con el fin de mantener, proteger y mejorar la calidad del medio ambiente, proteger la salud humana y utilizar de...
-
Página 6: Características De Seguridad De Robomow
5. Sensor de obstrucción Mientras funciona, la Robomow detecta obstáculos en su camino. Cuando la cortadora de césped choca con un obstáculo, hace que la cuchilla deje de girar de inmediato, detiene el movimiento en la dirección de avance y gira sobre sí misma para alejarse del obstáculo. -
Página 7: Capítulo 2. Conozca Su Robomow
Se utiliza para definir la distancia del alambre Robomow® del perímetro desde el borde del césped. Estación base La Robomow la utiliza para el atraque y carga Estacas para cables Se utilizan para fijar el cable al suelo. cuando no corta césped. -
Página 8: Cómo Robomow Trabaja Para Usted
• Robomow es una cortadora de césped robótica accionada por una batería que no requiere mantenimiento. La cortadora sale de su estación base a horas de corte de césped programadas. La Robomow corta el césped y luego vuelve a la estación base para cargar la batería y estar lista para el próximo corte programado. -
Página 9: Método Operativo
él. • Un control a distancia se ofrece como accesorio y se utiliza para conducir la Robomow a un área separada, si fuera necesario. También se utiliza para cortar pequeñas áreas de césped que no pueden alcanzarse en el funcionamiento automático. -
Página 10: Capítulo 3. Planificar De Antemano
El alambre del perímetro funciona como una “pared invisible” para la Robomow. Establece los límites de las zonas de césped y rodea las áreas específicas en las que no quiere que entre la Robomow. El alambre del perímetro se sujeta al suelo con estacas, que se suministran con la Robomow. - Página 11 Si su césped no coincide con esta descripción, vaya a la sección 3.1.3 de este capítulo: “Zonas separadas” 3.1.3 Tipo de césped “Zonas separadas” El tipo de césped de “zonas separadas” consiste en dos o más zonas no conectadas entre sí. La Robomow no puede pasar entre estas zonas.
-
Página 12: Seleccionar La Ubicación De La Estación Base
Tipos de instalación de zona separada: Una zona separada menor de 100 m² o Un área separada menor de 100 Zona separada menor de 100m² m² se puede cubrir en una sola operación, por lo que, de ser posible, el área separada se puede conectar al alambre del perímetro del área principal (la señal debe provenir de la estación base principal). -
Página 13: Instalación Interna (En El Perímetro Del Césped)
• Confirme que en la ruta entre el césped y el área exterior no hay problemas de diferencia de altura, para que la Robomow no se atasque y siga el cable sin inconvenientes. • La superficie entre el césped y la estación base debe ser Isla perimetral dura —como una acera o suelo rígido—... -
Página 14: Seleccionar La Ubicación De La Centralita De Control
única y continua. Obstáculos verticales, relativamente rígidos y de más de 15 cm de altura, como árboles, teléfonos o postes de alimentación, no necesitan una isla perimetral. La Robomow girará al chocar con estos obstáculos. 3.4.2 Pendientes Pendiente en el perímetro... -
Página 15: Distancias Del Borde
Pendiente dentro del césped Robomow puede cortar el césped dentro del área de trabajo con una pendiente de hasta un 35 % (alza de 35 cm por metro). Consejo: Si la cortadora de césped se inclina sobre suelo mientras sube una pendiente, esta es demasiado pronunciada. -
Página 16: Capítulo 4. Instalación Inicial
Alicates universales 4.1.1 Preparación Asegúrese de tener a su alcance todas las piezas necesarias para la instalación. Tenga a mano la caja de Robomow para disponer de todos los elementos. Además, necesitará las siguientes herramientas: Un martillo, un Destornillador plano pequeño... -
Página 17: Colocación Del Alambre Del Perímetro
4.2.2 Colocación del alambre del perímetro El alambre del perímetro se sujeta al suelo con las estacas que se suministran con la Robomow. Inserte primero las estacas cada pocos metros y en las esquinas. En esta primera etapa, instale una cantidad mínima de estacas. Más tarde, después de probar la instalación del cable, insertará... - Página 18 • Si el área de trabajo limita con un sendero plano que está al mismo nivel del césped, Robomow puede pasar por encima del sendero. El alambre del perímetro debe colocarse entonces a 10 cm del borde del sendero. • Si el área de trabajo está dividida por un sendero plano que está...
-
Página 19: Alambre Del Perímetro Dentro Del Área De Trabajo
Robomow no reconocerá estos dos cables. Segará sobre ellos como si no existieran. Robomow reconocerá el único cable de bloqueo alrededor de la isla perimetral y no entrará en esta zona. Posición del alambre del... -
Página 20: Definición De Un Paso Estrecho
4.3.3 Definición de un paso estrecho Un paso estrecho se define como una ruta que conecta dos zonas del césped. La ruta permite a la Robomow moverse entre las zonas al seguir el cable, pero impide que la máquina cruce entre ellas al cortar césped en el interior de las zonas. -
Página 21: Sujeción Del Alambre Del Perímetro Al Suelo
Si la anchura del paso estrecho supera los 2 metros y desea que la Robomow corte césped dentro del área del paso, puede instalar el cable tal y como se muestra en la siguiente figura. Una instalación de este tipo permite que la máquina corte césped en el interior del paso estrecho mientras lo hace en la parte interna del césped, pero le impide cruzar de una zona a otra. -
Página 22: De Vuelta A La Estación Base: Finalización De La Instalación Del Alambre Del Perímetro
Utilice solo los conectores de cable que se suministran con la Robomow. Como empalmes, ni los cables enrollados, ni un terminal de tornillo aislado con cinta aislante se consideran satisfactorios. La humedad del suelo hará que los conductores se oxiden, lo que más adelante causará... -
Página 23: Conexión De La Centralita De Control
Una vez posicionada la estación base, inserte dos estacas en los orificios de la estación, tal y como se muestra en la figura a la derecha. Solo tras haber sometido a prueba la posición de la estación base durante el proceso de instalación inicial (ver la sección 5.2), podrá... -
Página 24: Definir Una Zona Sin Base
230/120 voltios. Nota: se ofrece una batería recargable para el interruptor perimetral como accesorio (Ver el capítulo 12, Accesorios de Robomow). 4.8.2 Opciones de colocación del interruptor perimetral • El conector del interruptor perimetral es fácil de conectar y desconectar. - Página 25 • Tienda el alambre del perímetro del interruptor perimetral al Dos cables bajo la césped. misma estaquilla • Comience a tender el cable en el sentido antihorario. • Una vez completado el circuito del alambre del perímetro, tienda el cable de nuevo hacia el interruptor perimetral. • Al final del circuito del alambre del perímetro, tiene ahora dos cables.
-
Página 26: Importante
• Sostenga el interruptor perimetral y apriete sus pestañas laterales (1) para quitarlo de la cubierta trasera (2). • Conecte el enchufe de la fuente de alimentación en la placa del interruptor perimetral y reinstale la tapa. • Conecte la fuente de alimentación a un enchufe común de 230/120 voltios. -
Página 27: Capítulo 5. Preparación De La Robomow
5. Preparación de la Robomow Antes de usar el Robomow por primera vez, usted tiene que realizar algunos ajustes preliminares simples. Una vez terminados los preparativos, su Robomow estará listo para cortar su césped. 5.1 Regulación de la altura de corte... -
Página 28: Área De Zona Principal
U001 (Comprobar la posición de la estación base). • Coloque la Robomow dentro del césped, a unos 3 metros frente a la estación base, frente al alambre del perímetro y pulse OK para comenzar la prueba. • La Robomow se dirige a la estación base: Si la cortadora de césped no inicia la prueba, se abre... -
Página 29: Probar La Posición Del Cable
Probar la posición del cable U003 pulse OK • La Robomow sigue al cable a lo largo del borde para probar la posición del cable. Camine al lado del Robomow mientras sigue el borde. Una vez completado el proceso, la Robomow entra en la estación base y el proceso de instalación se completa. -
Página 30: Funcionamiento De La Robomow
Seguirá cortando hasta completar la cantidad de horas de corte requeridas (fin del ciclo de corte). Nota: La Robomow corta el borde solo en la primera operación de corte de cada ciclo de corte. En el resto de las operaciones, la Robomow corta el césped sin el borde. Cuando la frecuencia de corte (p001 en la sección 6.4.2) se fija en ALTA, la Robomow corta el borde dos veces por semana. -
Página 31: Funcionamiento Manual
El funcionamiento manual se utiliza cuando desea enviar manualmente la cortadora de césped para cortar el césped, independientemente de la programación del funcionamiento automático. Para iniciar el funcionamiento manual, mientras la Robomow está en la estación base, pulse uno de los botones —excepto el botón STOP— para ver la pantalla. -
Página 32: Opciones De Menús
Días de inactividad define los días en los que la cortadora de césped estará inactiva (predeterminado: domingos). Horas de inactividad define las horas en las que la Robomow no cortará y permanecerá en la estación base (predeterminado: 23:00-06:00) ¡IMPORTANTE! Para guardar los ajustes, es preciso recorrer toda la secuencia de días y horas de inactividad. Al pulsar STOP antes de completar toda la secuencia, los ajustes no se guardan. -
Página 33: Configuración Avanzada
• La frecuencia de corte predeterminada es la media, que equivale a dos ciclos de corte semanales. Significa que Robomow completará todo el corte del césped dos veces por semana. • Los números en el menú representan los siguientes valores de frecuencia de corte: 1 –... - Página 34 • Cuanto mayor el ajuste de sensibilidad, más sensibles será la Robomow a la detección de lluvia. • El Borde es un modo especial, en el que la Robomow sigue el alambre del perímetro para un corte completo y preciso de los bordes del césped.
- Página 35 • Permite enviar datos estadísticos de la cortadora de césped al fabricante, para fines de diagnóstico en caso de problemas. Emparejamiento por • Permite el proceso de emparejamiento entre la Robomow y un control a control a distancia distancia Bluetooth, que se ofrece como accesorio (consulte la sección...
-
Página 36: Configuración De La Aplicación Robomow
6.4.3 Configuración de la aplicación Robomow Al utilizar la aplicación Robomow obtiene acceso a otras opciones de menú no disponibles en la cortadora de césped, como por ejemplo, una opción para definir una instalación externa de una estación base, o una para definir otra ventana de horas de inactividad. -
Página 37: Alertas De La Centralita De Control
Un destello indica Apagado. 7.3 Para activar o desactivar el funcionamiento automático • Esta opción se utiliza para desactivar (pausar) un funcionamiento automático predefinido (Programa) de Robomow. Esta opción no impide el funcionamiento manual (sección 6.3). • Pulse y mantenga apretado el botón Encendido y apagado de programas durante dos segundos. -
Página 38: Códigos De Error Generales
En la Configuración avanzada, utilice el menú P021 (para más información, ver la sección 6.4.2). 8. Carga 8.1 Carga durante la temporada La estación base es la principal fuente de carga cuando la Robomow está atracada y mantiene la carga óptima de la batería mientras espera a salir. 8.2 Carga fuera de temporada... -
Página 39: Acciones Correctivas
• Para reactivar la Robomow y ver el último código de error exhibido antes de la detención, pulse el botón OK en la cortadora de césped. En la tabla siguiente figuran todos los códigos de error y se muestran causas posibles y acciones correctivas:... -
Página 40: Códigos De Error Pormenorizados
- Si la Robomow ha chocado con un obstáculo, apague el interruptor de seguridad y levante la parte delantera: Quite o excluya el objeto del área de corte. - Página 41 área designada. - Llene los agujeros y hoyos en el suelo. - La Robomow se ha salido del circuito del - Aumente la altura de corte. alambre del perímetro debido a un área...
-
Página 42: Mensajes Del Usuario
Se muestra durante la instalación inicial. La prueba del cable ha finalizado (durante la instalación inicial) No debe hacer nada. U004 Se muestra solo al utilizar la aplicación Robomow. El tiempo de funcionamiento se ha completado según No debe hacer nada. U017 lo previsto. -
Página 43: Mensaje O Descripción
(consulte la sección 6.4.2 – P001). - Para obtener un corte óptimo utilice la Robomow cuando la hierba esté seca. No corte el césped en las - El césped está mojado y causa una primeras horas de la mañana. - Página 44 - Reducir al mínimo el tiempo de inactividad para que - El tiempo entre operaciones es demasiado la Robomow complete el ciclo de corte con mayor debido a un tiempo inactivo largo. rapidez y alcance un resultado de corte uniforme.
-
Página 45: Descripción De Códigos De No Partida
(ver P008 en la sección 6.4.2) o comuníquese con la línea de servicio técnico (Hotline) de Robomow La cortadora de césped está apagada Active el interruptor de seguridad Para poder seguir con la operación actual, se necesita la Confirmar el mensaje de error respuesta (interacción) del usuario... -
Página 46: Especificación Del Producto
PRD7004B PRD7006B PRD7012A SIDE BOTTOM Código PIN de dispositivo antirrobo o de desactivación Anote su código PIN de 4 cifras del dispositivo antirrobo o de desactivación. Si alguna vez olvida el código, consulte aquí. Número de serie de la Robomow... -
Página 47: Capítulo 11. Mantenimiento Y Almacenamiento
La batería no requiere mantenimiento, pero su vida útil está limitada a dos a cuatro años. La duración de la batería es función de la duración de la temporada y de cuántas horas se utiliza la Robomow®. Por lo tanto, se recomienda cambiar la frecuencia de corte (sección 6.4.2, P001 en la tabla) cuando el ritmo de crecimiento del césped es más lento, para... -
Página 48: Mantenimiento De La Cuchilla
SEGURIDAD ANTES DE REALIZAR EL MANTENIMIENTO DE LAS CUCHILLAS! ¡IMPORTANTE! Después de desactivar el interruptor de seguridad, reajuste siempre la fecha y hora actuales. De no hacerlo, la Robomow podría activarse accidentalmente. ¡IMPORTANTE! El afilado está prohibido, pues podría provocar un desequilibrio. -
Página 49: Empalme Del Alambre Del Perímetro
Empalme del alambre del perímetro 11.6 Si es preciso empalmar el alambre del perímetro, utilice los conectores que se suministran en la caja de la Robomow. Son impermeables y proporcionan una conexión eléctrica fiable. ¡IMPORTANTE! Antes de empalmar el alambre del perímetro, desconecte la centralita de control del enchufe. -
Página 50: Capítulo 12. Accesorios
Módulo GSM Aplicación Robomow (N.º de pieza MRK6100A) Posibilita un funcionamiento Activa alertas remotos a fácil e intuitivo de la Robomow través de la aplicación y abre más opciones de menú Robomow (para todos los y características que no están modelos RC y TC). -
Página 51: Robomow®:Jamás Ha Sido Tan Fácil Cuidar El Césped
13. Consejos para el mantenimiento del césped Robomow®:jamás ha sido tan fácil cuidar el césped El mejor momento para cortar el césped Corte el césped cuando la hierba esté seca. Esto evita que las briznas de hierba se amontonen y queden apiladas sobre el césped. -
Página 52: Tarjeta De Garantía
Tarjeta de garantía Garantía limitada de serie C Friendly Robotics garantiza al propietario que el producto de serie C no presenta defectos de materiales ni de mano de obra al utilizarlo para fines domésticos* normales durante un periodo de tres años** (en el caso de modelos RC adquiridos en Europa), de dos años (modelos TC/MC adquiridos en Europa), o de un año (todo modelo adquirido en Estados Unidos), de un año para las baterías, a partir de la fecha de compra.
