Module Industry SPECTRE - SMI
Bande de fréquences : 865 - 868 MHz
Bande de fréquences : 902 - 928 MHz
SMI/SLI :
Pour alimenter le produit ou pour fournir V+/V- utiliser un adaptateur de puissance respectant les type ES1 et PS2 (LPS selon Annexe Q of IEC/UL/EN 62368-
1).
V+, V- ne doit pas excéder 30 V DC.
Alimentation principale : Gamme +12 Vdc à +30 Vdc
Consommation :
Typique : 0.6 A sous +24 Vdc
SMI/SLI-POE+ :
Utiliser un PSE (Power Sourcing Equipment) compatible avec la norme IEEE 802.3at.2009.
Alimentation :
Gamme +42,5 Vdc à +57 Vdc
Si plusieurs lecteurs sont connectés au PSE, s'assurer que chaque port du PSE fournit 20W.
Communication :
RS485 (L+ & L-) / RS232 (TD & RD) / Ethernet (RJ45) / USB C (Emulation clavier)
T° de fonctionnement : -25°C / +60°C
Indice de protection : Niveau IP53
Puce lue :
EPC1 Gen2 (ISO 18000-63) - 1 à 62 octets max
I/O :
4 entrées et 4 sorties opto-couplées
1 LED rouge : présence tension d'alimentation
LEDs sur module :
LEDs sur antenne :
7 couleurs pilotables par commandes SSCP (rouge, vert, bleu, orange, violet, turquoise, blanc)
Utiliser du câble multiconducteur blindé par tresse, reliée à la masse du concentrateur.
Déport max RS485 : 1000 m. à 9600 bauds (SYT2 AWG24 recommandé)
Déport max RS232 : 15 m (SYT2 AWG24 recommandé)
Ethernet :
100m, catégorie 5E.
▪ Installer le module à distance des câbles de transmission informatique ou d'origine de puissance (ex : RJ45, secteur...).
Les perturbations qu'ils peuvent engendrer peuvent varier en fonction de leur puissance de rayonnement et de leur proximité.
▪ Utiliser une alimentation filtrée et régulée.
▪ Des antennes connectées à des lecteurs différents peuvent se perturber. Eloigner les, les unes des autres.
Il est recommandé d'utiliser une alimentation 1A minimum sous +24Vdc.
Si les IN/OUT sont alimentés par le module utiliser une alimentation de 2A min sous +24Vdc.
▪ Un utilisateur ne doit pas se trouver de manière prolongée, à une distance inférieure à 34 cm d'une antenne conformément aux préconisations de la
norme EN50364 applicable à ce type d'appareil.
▪ Il est proscrit d'ouvrir le boîtier module mis à part la trappe.
▪ Avant toute opération de service, vous devez mettre le lecteur hors tension.
▪ S'assurer que le joint de trappe est bien positionné avant fermeture.
Power jack
Power plug S761K
SPECTRE UHF INDUSTRY
Installation procedure
SMI-W42-A-U04: RS232
SMI-W43-A-U04: RS485
SMI-W44-A-U04: TCP-IP + POE
SMI-W52-A-U04: RS232
SMI-W53-A-U04: RS485
SMI-W54-A-U04: TCP-IP+ POE
Caractéristiques de l'alimentation - SMI / SLI
Typique : +24 Vdc
Max : 0.8 A sous +24 Vdc
Typique : +48 Vdc
Type de câble préconisé - SMI / SLI
Vue de face du module - SMI / SLI
RJ45
DE9
M12
Connexion RS232 / RS485 / I/O - SMI / SLI
DE9
Femelle/SMI
Mâle/Host

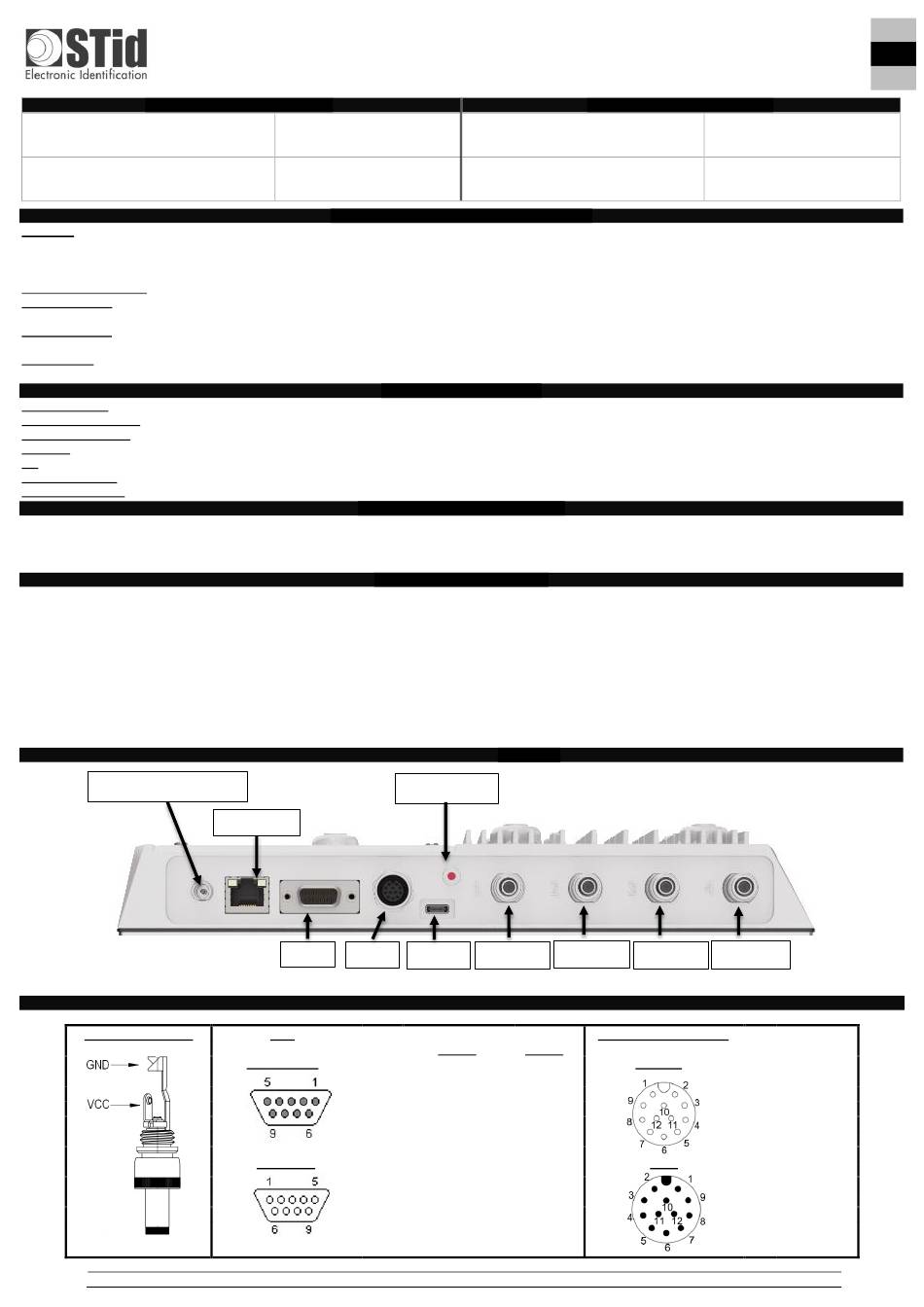

© STid - 20 PA des Pradeaux FR13850 Gréasque – NI1141X01 - Page 5 sur 12 - Ed. 24/07/2020
UHF SPECTRE INDUSTRY
Notice d'installation
Bande de fréquences : 865 - 868 MHz
ERP : 2W
+
Bande de fréquences : 902 - 928 MHz
EIRP : 4W
+
Caractéristiques - SMI / SLI
Recommandations - SMI / SLI
LED rouge
USB C
RF port 1
RS232
RS485
NC
NC
1
2
Tx_SMI/Rx_Host
NC
NC
3
Rx_SMI/Tx_Host
4
NC
NC
5
GND
GND
NC
6
L- / B
NC
NC
7
8
NC
L+/ A
NC
NC
9
UHF SPECTRE INDUSTRY
Manual de instalación
Lecteur SPECTRE Industry- SLI
SLI-W42-A-U04: RS232
SLI-W43-A-U04: RS485
SLI-W44-A-U04: TCP-IP + POE
SLI-W52-A-U04: RS232
SLI-W53-A-U04: RS485
SLI-W54-A-U04: TCP-IP + POE
RF port 2
RF port 4
RF port 3
M12 A-coded : IN/OUT
Femelle
Mâle
US
FR
ES
+
+
1
+Vcc
2
OUT1
3
IN3
4
V- OPTO
5
IN1
6
GND
7
V+ OPTO
8
OUT4
9
OUT3
10
OUT2
11
IN2
12
IN4
