MANUAL DE
INSTALACIÓN

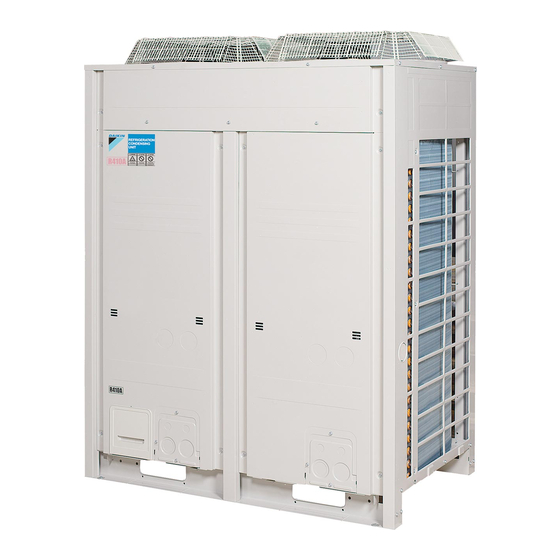

Unidad de condensación de refrigeración
enfriada por aire
LREQ15B7Y1R
LREQ20B7Y1R

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Daikin LREQ15B7Y1R

  • Página 1 MANUAL DE INSTALACIÓN Unidad de condensación de refrigeración enfriada por aire LREQ15B7Y1R LREQ20B7Y1R...
  • Página 2 2PW40200-15Q...
  • Página 3 2PW40200-15Q...
  • Página 4: Tabla De Contenido

    • Este documento es un manual de instalación para la unidad y con este manual de instalación. Asegúrese de disponer de un de condensación de refrigeración enfriada por aire Daikin. Antes circuito de alimentación exclusivo y nunca conecte otros cables de instalar la unidad, lea completamente este manual y siga las al circuito existente.
  • Página 5: Notificación Especial Del Producto

    • Asegúrese de desconectar la unidad antes de tocar las piezas 1-2 Notificación especial del producto eléctricas. Esta unidad de condensación está incluida en la clasificación Si se produce una fuga de gas refrigerante durante la instalación, "aparatos no accesibles para el público en general". ventile inmediatamente el lugar.
  • Página 6: Requisitos Relativos Al Desecho De Residuos

    ANTES DE LA INSTALACIÓN Información importante en relación al refrigerante utilizado Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. No vierta gases a la atmósfera. PRECAUCIÓN Tipo de refrigerante: R410A • Cuando se instala la unidad interior, refiérase al manual valor GWP : 1975 de instalación suministrado para la unidad interior.
  • Página 7: Ejemplo De Configuración Del Sistema

    • Si la condición de trabajo en la siguiente figura no se aplica, operación máxima de 3,5 MPa [35 bar] o más) en el lado primario contacte a su concesionario o a Daikin directamente. de la válvula de expansión termostática mecánica descrita arriba para cada unidad interior.
  • Página 8 Nota A+B+C+D La flecha negra indica el lado de succión de las unidades a≥50 a≥100 — exteriores. b≥300 b≥100 — c≥50 c≥100 — d≥300 d≥100 — e≥200 e≥300 — f≥500 f≥500 — NOTA) Para los patrones 1 y 2 • Altura de pared para el lado delantero no superior a 1500 mm. •...
  • Página 9 Cuando instale en un lugar donde hay mucha nieve, tome las siguientes medidas contra la nieve. • Asegúrese que la base es lo suficientemente alta como para que la admisión no quede tapada por la nieve. • Monte una caperuza de protección contra la nieve (accesorio 3000 opcional).
  • Página 10: Manipulación De La Unidad

    MANIPULACIÓN DE LA UNIDAD COLOCACIÓN DE LA UNIDAD • Asegúrese de que la unidad está en un lugar nivelado y con una Decida sobre la ruta de transporte. base suficientemente sólida, para evitar vibraciones y ruidos. Si se va a usar un carro de horquillas, pase los brazos del carro •...
  • Página 11: Tubería De Refrigerante

    TUBERÍA DE REFRIGERANTE oxidación de aceite refrigerante y la generación de escamas, es considerada. A los contratistas de los trabajos de tubería • Si la unidad interior o la unidad exterior están desconectadas de la tubería por un período de tiempo prolongado. •...
  • Página 12: Protección Contra La Contaminación Al Instalar Tuberías

    Tamaño de la tubería del refrigerante (Unidad: mm) Lado de la unidad Tamaño de la tubería exterior Tubería de líquido Tubería de gas Kit de tuberías Ø12,7 x 0,8 (tipo O) Ø34,9 x 1,2 (tipo 1/2 H o tipo H) multiconexión de unidad exterior (G1, G2, g1, g2) Tubería principal (A,a)
  • Página 13: Cómo Conectar Las Tuberías De Refrigerante

    6-4 Cómo conectar las tuberías de refrigerante Eliminación de interferencias en las tuberías PRECAUCIÓN ADVERTENCIA • Además de las válvulas de cierre de gas y líquido, esta unidad Nunca retire tuberías pinzadas mediante soldadura. cuenta con una válvula de cierre de mantenimiento (véase el Si no tiene en cuenta las siguientes instrucciones podría provocar diagrama abajo).
  • Página 14 PRECAUCIÓN Par de apriete N•m (cierre en el sentido de las Tamaños de Precauciones al conectar las tuberías de campo agujas del reloj) la válvula de • Realice la soldadura en la válvula de cierre del gas antes que en la Eje (parte principal de la Tapa de Puerto de...
  • Página 15 3. Conecte las tuberías de ramificación del lado de gas (3) a las Conexión de la tubería de refrigerante en las unidades tuberías de ramificación del lado de gas (2) mediante tuberías de exteriores ramificación de suministro independiente. Utilice el kit de tuberías multiconexión de la unidad exterior (EKHRQZM) para dividir la tubería de gas y conectarla a las diferentes unidades exteriores.
  • Página 16 Cuando se conecta en el lateral (fondo) 4. Conecte la tubería de ramificación del lado de gas (1) a la tubería de gas principal. La tubería de gas principal es de suministro independiente. PRECAUCIÓN • Utilice únicamente el kit de tuberías multiconexión de la unidad exterior (EKHRQZM) específico.
  • Página 17: Cableado De Obra

    Instalación del secador • Use una junta T para la derivación de refrigerante de gas Seleccione un secador del siguiente diagrama: y conéctela de la parte superior de la tubería principal. Modelo Núcleo de secador requerido (tipo recomendado) Junta T LREQ15-20 550 g (100% de tamiz molecular equivalente) (48-DM: fabricado por Danfoss)
  • Página 18: Ejemplo De Cableado Del Sistema Completo

    • No conecte el cable a tierra a los tubos de gas, tubos de 7-1 Ejemplo de cableado del sistema completo alcantarillado, pararrayos o cables a tierra de teléfono. Relé Tubos de gas: puede explotar o incendiarse si hay una fuga de gas.
  • Página 19: Procedimiento Para El Cableado Entrante

    7-2 Procedimiento para el cableado entrante Fije el cableado de alimentación para las fases L1, L2, L3, y N, respectivamente, mediante la abrazadera provista (1) a la • Enrute el cableado de alto voltaje (cableado de alimentación abrazadera de resina. eléctrica, cables de puesta a tierra, y cableado de advertencia/ Fije el cable de tierra al cable de alimentación eléctrica (fase N) alarma/operación) a través de las aperturas de cableado...
  • Página 20 Conexiones de cableado de salida de advertencia, alarma, Cableado de conexión para transmisión múltiple funcionamiento y operación • Al conectar el cableado entre la unidad principal y la unidad • Conecte el cableado de salida de advertencia, alarma, secundaria: instalación de abrazaderas según las indicaciones del funcionamiento y operación al bloque de terminales X2M y fíjelo de siguiente diagrama: la manera que se indica mediante el siguiente diagrama:...
  • Página 21: Procedimiento Para El Cableado De Las Unidades Interiores

    Bloque de terminales de tierra Daikin. Cuando enrute el cableado de alto voltaje (cableado de • Hermético al aire alimentación eléctrica, cables de tierra, y cableado de salida Presurice la sección de alta presión del sistema (tubería líquida)
  • Página 22 • Si no utiliza el aceite refrigerante que figura en la lista de piezas de mantenimiento de Daikin puede producirse un fallo del compresor.  Volumen total de aceite necesario • No exponga el aceite refrigerante al aire durante más de (++)
  • Página 23: Trabajos De Aislamiento Térmico

    Puerto de servicio Tapa de orificio de salida Válvula de cierre del lado de gas de válvula de cierre Tuberías de lado de cables de tuberías Bloque del líquido Válvula de Válvula reductora de la presión cierre del lado Manguito de líquido de carga Válvula...
  • Página 24: Recarga De Refrigerante

    10. RECARGA DE REFRIGERANTE 1. El refrigerante debe ser anotado para este producto. Calcule la cantidad de relleno de refrigerante de acuerdo con la etiqueta para calcular la cantidad de relleno de refrigerante. Para el contratista de relleno de refrigerante 2.
  • Página 25: Ajustes De Campo

    [Precauciones para el cilindro de refrigerante] Funcionamiento del pulsador y los interruptores DIP Al momento de relleno del refrigerante, verifique si se provee el tubo Encienda la unidad y abra la puerta de inspección tal y como muestra de sifón. Luego localice el cilindro, de manera que el refrigerante se la figura anterior.
  • Página 26: Prueba De Funcionamiento

    Designe la unidad principal con DS2. Asegúrese que el aire frío sopla desde la unidad interior. Verifique que la temperatura interna esté cayendo. Ajuste de la unidad principal (Verifique que la temperatura caerá y alcanzará la temperatura Unidad principal Unidad secundaria de ajuste en la unidad interna.
  • Página 27 Comprobación de códigos de disfunción PRECAUCIÓN Accionando los conmutadores de botón de la PCB, es posible • No apague la alimentación durante por lo menos 1 minuto después visualizar los códigos de error en la unidad de condensación. de situar el interruptor de funcionamiento en ON. 1.
  • Página 28 *4P360438-1 B 0000000_* 4P360438-1B 2014.01...
