INSTALACIÓN MECÁNICA

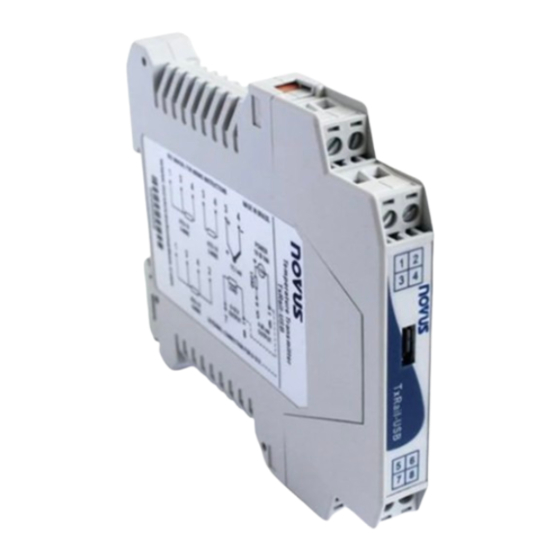

El transmisor TxRail es propio para ser instalado en trilhos metálicos de 32 mm ou
35 mm.
Dimensiones:
19 mm
69 mm
72 mm
Figura 3 – Dimensiones del transmisor
INSTALACIÓN ELÉCTRICA
Caja del Bornes en poliamida.
Sección del hilo utilizado: 0,14 a 1,5 mm²
Torque recomendado: 0,8 Nm.
Recomendaciones para la Instalación
Conductores de señales de entrada deben recorrer la planta del sistema
•
separados de los conductores de salida y de alimentación, si es posible en
electroductos aterrados.
La alimentación de los instrumentos debe venir de una red propia para
•
instrumentación.
En aplicaciones de control y monitoración es esencial considerar lo que puede
•
acontecer cuando falle cualquier parte del sistema.
Es recomendable el uso de FILTROS RC (47 Ω y 100 nF, serie) en bobinas de
•
contactoras, solenoides, etc.
Conexiones Eléctricas
La figura abajo muestra las conexiones eléctricas necesarias. Los terminales 1, 2 y
3 son dedicados a la conexión del sensor. Cuando Pt100 2 hilos los terminales 2 y
3 deben ser interligados.
SENSOR Pt100 3 HILOS
1
2
3
ZERO +
ZERO -
4
5
6
TRANSMISOR
CARGA (LOAD)
FUENTE DE TENSIÓN
Figura 04 – Conexiones eléctricas del transmisor – Pt100
-
Donde CARGA representa el aparato medidor de corriente (indicador, controlador,
registrador, etc.).
SENSOR TERMOPAR
1
2
3
AJUSTE ZERO
TRANSMISOR
AJUSTE ZERO
4
5
6
CARGA (LOAD)
FUENTE DE TENSIÓN
Figura 5 – Conexiones eléctricas del transmisor – Termocupla
Donde CARGA representa el aparato medidor de corriente 4-20 mA (indicador,
controlador, registrador, etc.).
OPERACIÓN
El transmisor viene de fábrica perfectamente calibrado con sensores padronizados,
que no necesitan ningún ajuste por parte del usuário.
Cuando necesario, pequeñas correcciones em la señal de salida pueden ser
hechas directamente en el transmisor por el usuario. Para esta operáción presione
las teclas identificadas como ZERO+ e ZERO- en la parte de encima del
transmisor. Estas dos teclas están localizadas luego abajo de la etiqueta, para
evitar modificaciones de ajuste accidentales. Con una pequeña herramienta de 2
mm de diámetro es posible acceder las teclas. Después de dos segundos de tecla
presionada, la corriente de salida comienza a ser modificada para más corriente
(ajuste ZERO+) o para menos corriente (ajuste ZERO-). El usuário debe
monitorear la corriente de salida y soltar la tecla cuando alcanze el valor deseado.
El offset del sensor puede ser modificado también através del software TxConfig.
El Cable TxConfig puede ser conectado al transmisor, mismo com este conectado
al proceso y operando. Ver Figura 02 y campo Correción de Cero en la pantalla
principal del software TxConfig.
El usuario debe elegir sensor y rango más adecuados a su proceso. El rango
elegido no debe ultrapasar el rango máximo de medición definido para el sensor y
no debe ser menor que el rango mínimo para este mismo sensor.
Es importante observar que la precisión del transmisor es siempre basada en el
rango máximo del sensor utilizado, miesmo cuando un rango intermediário sea
configurado. Ejemplo:
El sensor Pt100 tiene rango máximo de –200 a +650 °C y precisión total de 0,2 %.
Luego podremos tener un error de hasta 1,7 °C ( 0,2 % de 850 °C)
Este error es posible en un rango amplio con el máximo (-200 a 650 °C) o en
un rango más estrecho definido por el usuario con 0 a 100 °C.
Nota: Cuando efectuadas afericiones en el transmisor, observar si la corriente de
excitación de Pt100 exigida por el calibrador utilizado es compatible con la
corriente de excitación de Pt100 usada em el indicador: 0.18 mA.
-
T R A N S M I S O R D E T E M P E R A T U R A
T x R a i l 4 - 2 0 m A
M A N U A L D E O P E R A C I Ó N
GARANTÍA
El fabricante asegura al comprador de sus equipamientos, identificados por la
boleta fiscal de compra, una garantía de doce meses, en los siguientes términos:
El período de garantía se inicia a partir de la fecha de emisión de la Boleta Fiscal,
otorgada por la Novus.
1.
Dentro del período de garantía, mano de obra y componentes aplicados en
reparaciones de defectos ocurridos en uso normal, serán gratuitos.
2.
Para las eventuales reparaciones, enviar el equipo, conjuntamente con las
boletas fiscales de remesa para reparación, para la dirección del fabricante.
Gastos y riesgos de transporte, ida y vuelta, correrán por cuenta del
comprador.
Incluso en el período de garantía serán cobrados las reparaciones de defectos
causados por choques mecánicos o exposición del equipo a condiciones
inadecuadas de temperatura y humedad.
MAN TxRAIL – 5001494 A V1.2x
