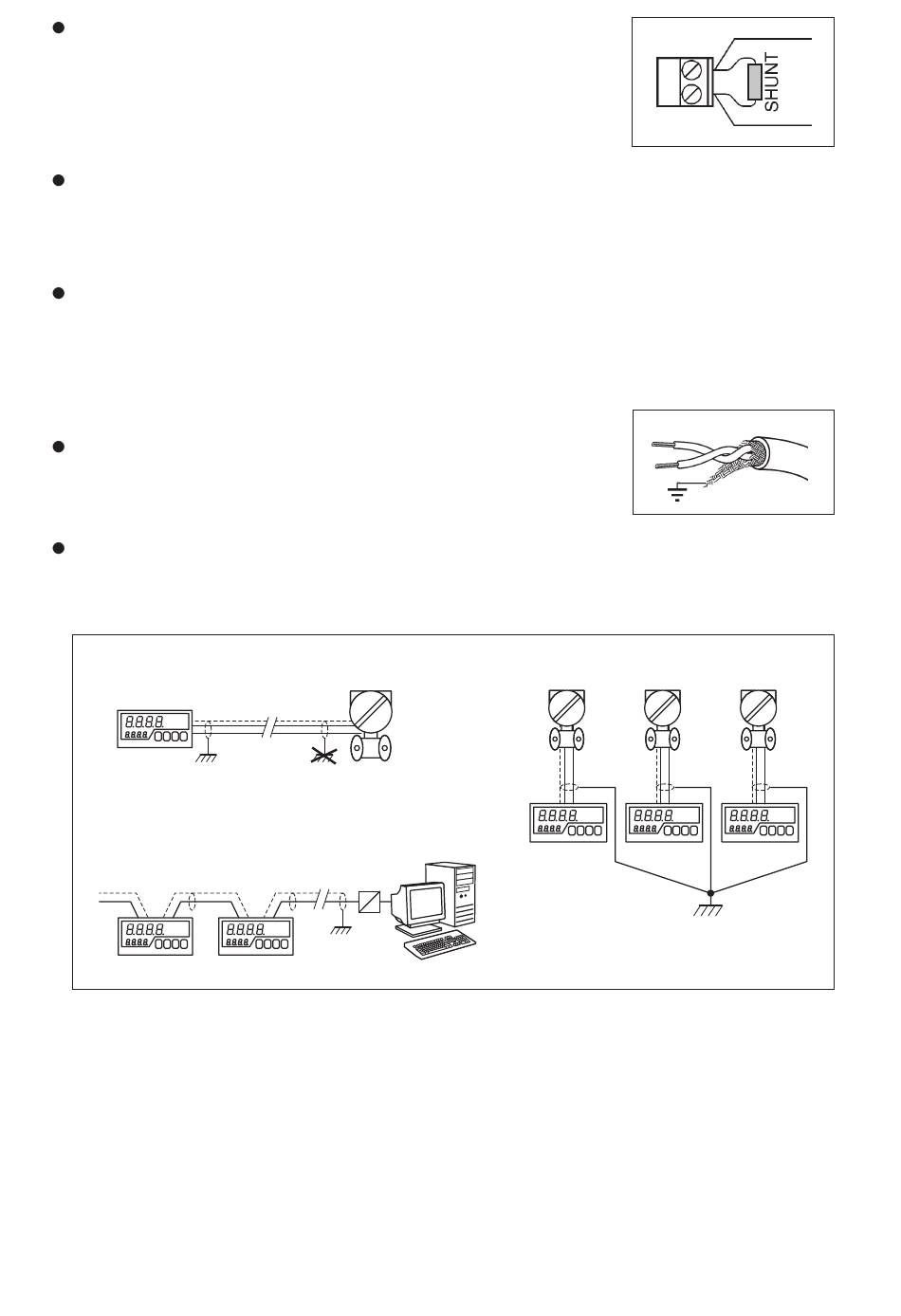

Entrada mA:
Usar cable de cobre-cobre de 1,5 mm
respetando la polaridad y añadiendo en paralelo con los
bornes el shunt de 3,74 Ω que se incluye en el embalaje.
SALIDA RELÉ (CONTACTOS)
Entre los contactos de los relés se han dispuesto en paralelo unos filtros RC (Resistencia
y Condensador en serie) para aumentar la vida de los mismos.
ATENCIÓN: Esto puede provocar falsos efectos de continuidad entre los bornes de
salida, sin que ello signifique que los relés estén mal.
Además de los circuitos (RC) antiparasitarios en los contactos del relé en ciertos casos
de utilización puede ser necesario conectar otros circuitos antiparasitarios suplementa-
rios en los bornes de las cargas inductivas que accionan: bobinas de relé auxiliares para
mando de servomotor, motores del servo, bobinas de contactores, etc.
SALIDA 4-20 mA
Es recomendable utilizar cable trenzado apantallado, uniendo
el blindaje a tierra como antes se ha explicado.

TOMA DE TIERRA

En caso de disponer de ella, las mallas de los cables apantallados deben unirse en
estrella en un mismo punto de la instalación (masa metálica), con un conductor de la
misma sección que los hilos de la alimentación o comunicación.
Puesta a tierra de las pantallas
Puesta a tierra de las líneas de comunicación.
Unir sólo un extremo de la pantalla. No unir el
resto de pantallas entre instrumentos.
14
2
de sección AWG,
Conexión de las pantallas
