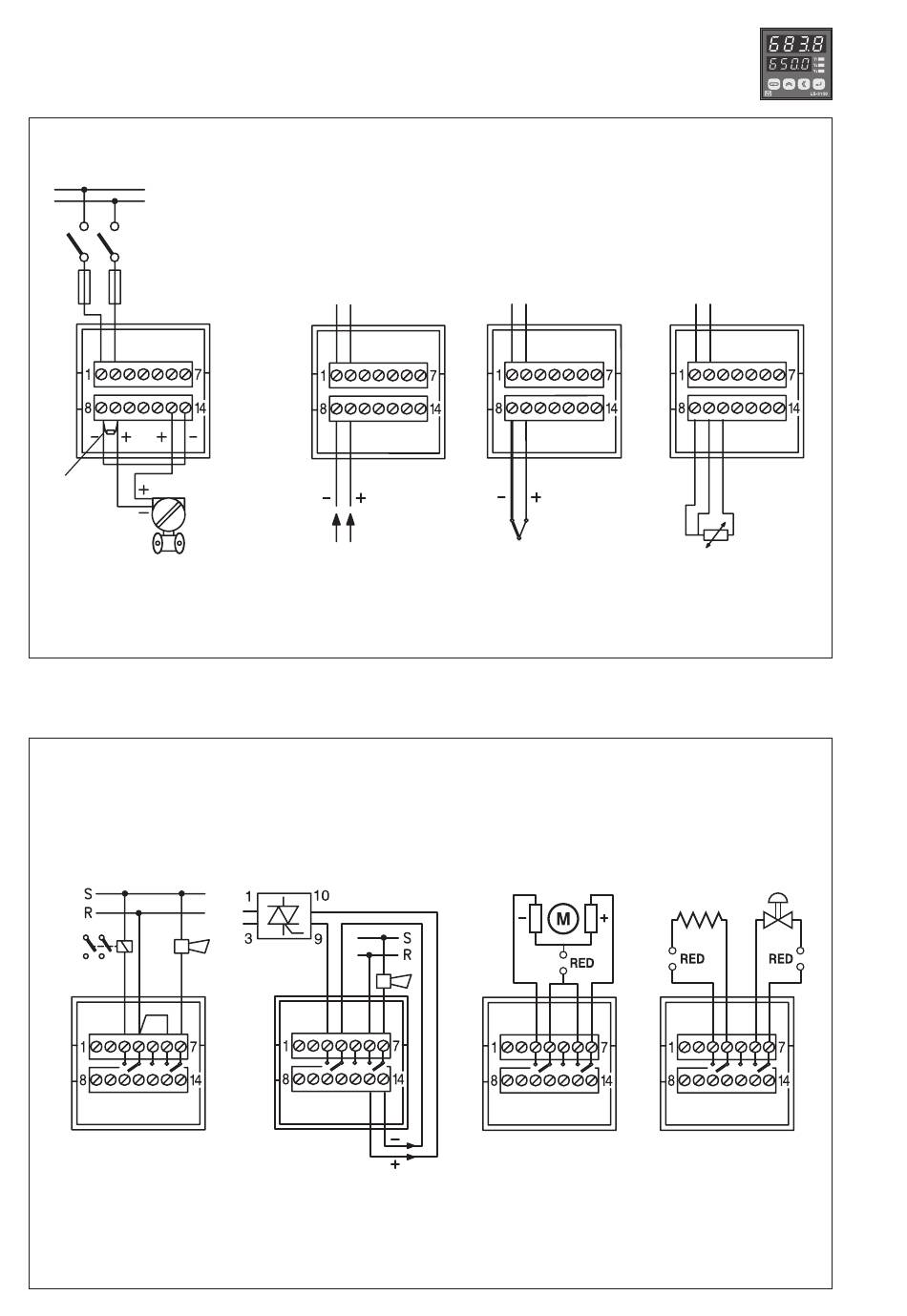

ALIMENTACIÓN DE RED Y ENTRADA SEÑAL
Conexión
a red
220 Vac
110 Vac
Entrada mA
Transmisor
4-20 mA, 2 hilos
Shunt
exterior
3,74 Ω

SALIDAS DE CONTROL Y/O ALARMA

Regulación Discontinua
(Modulación de tiempo)
Salida por relé
Alarma
Contactor
NOTA: Antes de conectar las alarmas, verifique que el equipo suministrado dispone de
relés internos (debe especificarse en el pedido) en caso contrario deberá colocar relés
externos o solicitar relés internos a fábrica.
16
Entrada mV
Transmisor
mV
Salida de Pulsos
(Para unidades de
potencia a tiristores)
Disparador CDI
Entrada
Termopar
El cable de
compensación debe
llegar hasta los bornes
Regulación
Paso a Paso
(Válvulas motorizadas
sin recopia)
Entrada
Pt 100
USAR
3 HILOS !!!
Regulación Bimodal
(Calor/Frío)
Salida modulada
por relé
