INSTRUCCIONES DE INSTALACIÓN
Modelos XTRI-S/XTRI-D/XTRI-R
Módulos de interfaz de interruptor direccionables con aislantes dobles
INTRODUCCIÓN
Los módulos direccionables de la serie XTRI de Siemens Industry, Inc. que aparecen en la Figura 1
comunican dispositivos de cortocircuito directo al circuito de bucle del dispositivo de los sistemas de alarma
de fuego Desigo FC2025/FC2050/FV2025/FV2050 y Cerberus PRO FC922/FC924/FV922/FV924. Consulte la
herramienta de configuración (Id. del documento: A6V10315023).
Los módulos de XTRI admiten dos modos de funcionamiento: el modo no sensible a la polaridad y el modo
aislante. El módulo puede cablearse para cualquiera de dichos modos (consulte las Figuras de la 8 a la 13).
Durante el modo aislante, los aislantes dobles integrados funcionarán en ambos lados del módulo a fin de
aislar el cortocircuito de la línea en la parte frontal o posterior del módulo.
Los módulos de XTRI están disponibles en tres modelos. El modelo XTRI-S (P/N S54370-B3-A1) y el modelo
XTRI-R (P/N S54370-B1-A1) pueden monitorear un contacto seco normalmente abierto o cerrado. El modelo
XTRI-S solo puede monitorear e indicar el estado del contacto, mientras que el XTRI-R incorpora un relé de
tipo C direccionable. El modelo XTRI-D (P/N S54370-B2-A1) es un módulo de entrada doble que supervisa y
monitorea dos conjuntos de contactos secos.
Tenga en cuenta las precauciones para manipular dispositivos sensibles a la electroestática.
INSTRUCCIONES DE PROGRAMACIÓN
Consulte la Figura 2 para encontrar la abertura en la cubierta del modelo XTRI que permite acceder a los
orificios de programación situados en el tablero del circuito impreso de XTRI.
Para conectar el modelo XTRI al programador/probador de la unidad de programación del dispositivo (DPU),
conecte el enchufe del cable de la DPU (provisto con el programador/probador) en la abertura de la parte
delantera del modelo XTRI (Figura 2). El enchufe no tiene polaridad y puede insertarse en los orificios en
cualquier dirección.
A6V101055479_es--_a

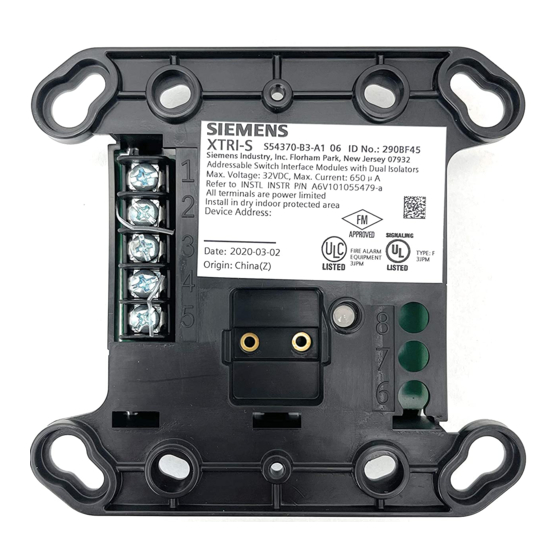

Figura 1:
Módulo de XTRI
Siemens Industry, Inc.
Building Technologies Division
Publicidad
Manuales relacionados para Siemens XTRI-S
Resumen de contenidos para Siemens XTRI-S
- Página 1 XTRI-R (P/N S54370-B1-A1) pueden monitorear un contacto seco normalmente abierto o cerrado. El modelo XTRI-S solo puede monitorear e indicar el estado del contacto, mientras que el XTRI-R incorpora un relé de tipo C direccionable. El modelo XTRI-D (P/N S54370-B2-A1) es un módulo de entrada doble que supervisa y monitorea dos conjuntos de contactos secos.
- Página 2 PRECAUCIÓN: Para evitar posibles daños en la DPU, NO conecte un modelo XTRI a la DPU hasta haber retirado de la línea del dispositivo del modelo XTRI todos los conectores de la misma polaridad. Siga las instrucciones del Manual de la DPU (P/N 315-033260) para programar el modelo XTRI en la dirección deseada.
- Página 3 El resistor de EOL debe instalarse en el último interruptor (interruptor normalmente abierto). TB-EOL no se incluye con el paquete del producto. Utilice una TB-EOL de Siemens (P/N S54322-F4-A2) o similar. La EOL de 470 ohmios, 1 % 1/2 W sí se incluye con el paquete del producto.
- Página 4 BARRERA CAJA DE BANDA DOBLE DE 3,5 PULGADAS DE PROFUNDIDAD CAJA CUADRADA DE 4 PULGADAS 2 1/8 PULGADAS DE PROFUNDIDAD DESPRENDA ESTA SECCIÓN CUANDO UTILICE DESPRENDA ESTA UNA CAJA DE BANDA SECCIÓN CUANDO DOBLE UTILICE UNA CAJA CUADRADA DE 4 PULGADAS Figura 6 Instalación de la barrera del módulo de control XTRI-R CABLEADO DE ENTRADA A LA CAJA DE SALIDA...
- Página 5 NOTAS: Para garantizar la detección, todos los interruptores supervisados deben mantenerse cerrados o abiertos durante, al menos, un cuarto de segundo. Dispositivo de terminación de línea: resistor de 470 ohmios, 1 % 1/2 W (P/N A5Q00073045); utilice el modelo TB-EOL con resistor de 470 ohmios, 1 % 1/2 W.
- Página 6 Línea 2 direccionable anterior Hacia los interruptores monitoreados, consulte las Fig. 3 y 4 Figura 12 Cableado del modo no sensible a la polaridad del modelo XTRI-S Línea - Hacia el siguiente Línea + dispositivo direccionable Desde el panel de Línea -...
-
Página 7: Instalación
INSTALACIÓN Los modelos de interfaz direccionable XTRI-S, XTRI-D y XTRI-R se instalan directamente en una caja de conmutación de 4 pulgadas o de doble banda homologada/reconocida en la lista UL (provista por el usuario). Sujete el módulo a la caja de conmutación con la placa para interruptores mediante los dos tornillos provistos. - Página 8 Seguridad en Internet: Limitación de responsabilidad Los productos y las soluciones de Siemens ofrecen funciones de seguridad a fin de garantizar el funcionamiento seguro de los sistemas de comodidad en edificios, seguridad contra incendios, gestión de la seguridad y sistemas de seguridad físicos. Las funciones de seguridad de estos productos y soluciones son componentes importantes de un concepto integral de seguridad.
