22
TAPMOTION® MD-III
3.2.3
Indicaciones y elementos de control del sistema de monitoreo

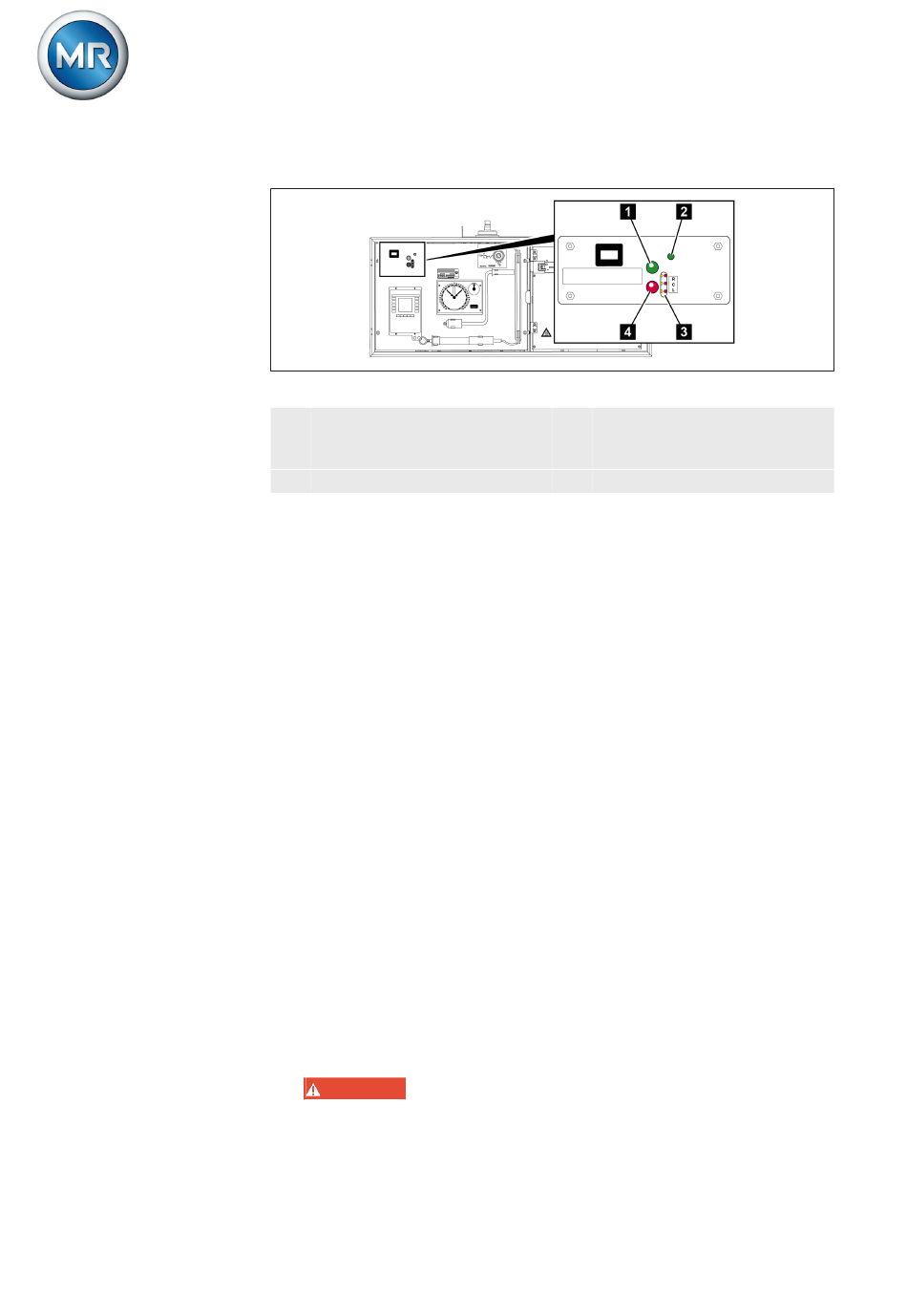

Figura 4: Indicaciones y elementos de control del sistema de monitoreo (VIM)
1
Pulsador verde TEST
2
LED verde Power
Las siguientes indicaciones y elementos de control del sistema de monitoreo
(Vacuum Interrupter Monitoring VIM) se han colocado detrás de la puerta
del accionamiento a motor:
▪
el pulsador verde TEST sirve para comprobar los circuitos de corriente
internos del sistema de monitoreo
▪
1 LED verde señaliza la alimentación de tensión de control disponible
▪
3 LED rojos (1 por fase) indican cuándo se ha registrado el funciona-
miento incorrecto de un ruptor al vacío
–
el sistema de monitoreo ejecuta esta comprobación con cada cam-
bio de tomas del ruptor
▪
3 LED amarillos (1 por fase) indican la pérdida de la señal del transfor-
mador de corriente
–
el sistema de monitoreo repite esta comprobación tras 32 operacio-
nes respectivamente
▪
el pulsador rojo RESET debe accionarse para activar de nuevo el siste-
ma de monitoreo tras una comprobación
3.2.4
Modo de mantenimiento
Para las operaciones de prueba con el transformador sin tensión puede re-
sultar útil cambiar el sistema de monitoreo al modo de mantenimiento. Para
ello, se suprime la comprobación de integridad del cable de fibra óptica.
Para cambiar al modo de mantenimiento, proceda como se indica a conti-
nuación:
¡PELIGRO!
1.
formador se halla bajo tensión.
3
4
El modo de mantenimiento no puede activarse si el trans-
3913897/01 ES
Maschinenfabrik Reinhausen GmbH 2014
3 Descripción del producto
Por cada fase 1 LED amarillo
y 1 LED rojo para la señaliza-
ción de errores
Pulsador rojo RESET
