Manuales relacionados para Johnson Controls Tyco GS4015
Resumen de contenidos para Johnson Controls Tyco GS4015

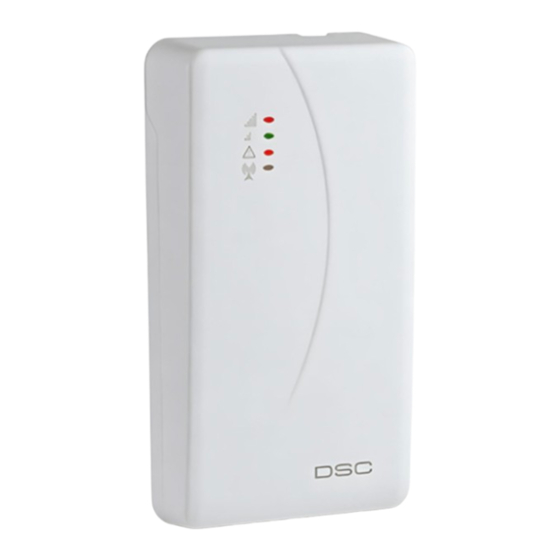

- Página 1 GS4015 / GS4005 / 3G4005 Comunicador celular universal Manual de instalación 29009725R006...
- Página 2 Partes Partes 20 Pernos para la colocación de la tarjeta electrónica Tapa 21 Puente JP2 para la limitación del consumo de Fondo corriente (sólo versiones con contenedor): Testigos de funcionamiento (LED) ver “Descripción de los puentes” a página 10 Tornillo de cierre (posición de aparcamiento) 22 Conector batería: sólo versiones con contenedor Orificios para la fijación del fondo (4) 23 Cable adaptador ANT5-02...
- Página 3 Figura 2 – Identificación de las partes: a) ANT5-02, antena GSM con 2 m de cable y conector SMA (opcional); b) versión con contenedor; c) versión en kit. GS4015 / GS4005 / 3G4005...
-
Página 4: Tabla De Contenido
INTRODUCCIÓN PROGRAMACIÓN DESDE PC Especificaciones generales ....6 Agenda......39 Características técnicas . -
Página 5: Introducción
INTRODUCCIÓN Los dispositivos de las series GS4015, GS4005 y 3G4005 son comunicadores de red móvil que proporcionan una línea RTB de respaldo y pueden transmitir mensajes de alarma de voz (GS4005 y 3G4005 solo) y SMS al usuario final y mensajes digitales a Sur-Gard System I, II, III, IV y 5 receptores. -
Página 6: Especificaciones Generales
Especificaciones generales Modelo En caja 2G 2G 2G 3G 3G 3G 3G 3G 3G Estándar de teléfono móvil Doble banda Cuatribanda Simula una línea RTB Detecta la ausencia de una línea RTB y cambia automáticamente a GSM Gestiona e informa de las llamadas telefónicas entrantes y salientes Indicador de intensidad de señal GSM Terminales, programables como salidas o entradas de colector abierto Terminales T1, T2 y T3... -
Página 7: Características Técnicas
Características técnicas La tensión de alimentación para este Comunicador es proporcionada por la central conectada (de 10,7 V a 27,6 V) o por un alimentador externo que, si es necesario, recarga una batería de reserva (opcional). El único objetivo de la batería es suministrar la alimentación en caso de falta de la fuente de energía primaria (8 horas en stand-by). - Página 8 Frecuencia de funcionamiento (MHz) Versión GSM/GPRS/EDGE UMTS/HSPA 3G4005K-AU, 3G4005-AU 850/900/1800/1900 800/850/900/2100 Tabla 2 – Frecuencia de funcionamiento. Comunicador de red móvil universal...
-
Página 9: Identificación De Las Partes
Tipo de interfaz entre SPT (Supervised Premises Transceiver – Interfaz propietaria Comunicador) y AS (Alarm System – Sistema de Alarma) ATS (Alarm Transmission System - Sistema de transmisión de SINGLE PATH alarma) SP4 para mensajes SP2 para mensajes vocales/ Prestaciones del sistema de transmisión de alarma digitales Tiempo de transmisión medio D3 (20 s) -
Página 10: Descripción De Los Testigos
Descripción de los testigos El Comunicador tiene algunos testigos de funcionamiento (LED) que indican la siguiente información. Durante la inicialización, todos los LED se encienden menos de 1 segundo. Durante el restablecimiento de la programación de fábrica los LED están apagados mientras que los LED están encendidos. -
Página 11: Led Averiado
Tipo de comunicación Parpadeo Lento Parpadeo Lento Inicialización del dispositivo: los LED parpadean hasta que el Comunicador recibe una señal GSM. Parpadeo Rápido Apagado Mensaje SMS entrante; el LED parpadea unos segundos. Parpadeo Lento Apagado Sesión remota: el LED puede parpadear unos segundos después de terminar la sesión. Apagado Parpadeo Lento Llamada vocal: señala la llamada vocal del Comunicador y NO la de la central conectada. -
Página 12: Descripción De Los Bornes
Descripción de los bornes Los terminales T1, T2, T3, T4, T5 y T6 pueden programarse como se describe a continuación. Salidas de colector abierto: las salidas pueden activarse por eventos programados (activación automática), SMS o por reconocimiento de llamadas (activación remota); consulte “Activación de las salidas” a página 31 para ver más información. El consumo de corriente máximo por salida es de 100 mA. -
Página 13: Montaje
Montaje Conectar la alimentación y los circuitos telefónicos únicamente después que el Comunicador haya sido fijado y conectado al circuito de tierra del edificio. Antes de introducir o retirar la tarjeta SIM, asegurarse de que el Comunicador NO esté alimentado. Este Comunicador debe ser instalado únicamente por PERSONAS CUALIFICADAS, en un lugar cerrado, seguro y seco, lejos de los aparatos radiotransmisores. - Página 14 Figura 3 – Montaje del Comunicador en Kit: A) contenedor metálico; B) tarjeta del comunicador; C) tarjeta madre de la central; D) soporte plástico adhesivo; E) fondo del contenedor metálico. Comunicador de red móvil universal...
-
Página 15: Montaje Versión Con Contenedor
Montaje Versión con Contenedor El Comunicador con contenedor se debe fijar a una pared con tornillos y tacos adecuados (no suministrados) como se indica a continuación y según se ilustra en la Figura 4. Abrir el Comunicador: introducir un destornillador plano en las aberturas 33 y hacer palanca para desenganchar la tapa del fondo;... - Página 16 Figura 4 – Montaje del Comunicador con contenedor. El comunicador cumple con el estándar EN 50136-2. Por esta razón, sus códigos de acceso se deben configurar al primer encendido, a través de la Consola. De esta manera la funcionalidad del comunicador quedará habilitada. Si no necesita cumplir con el estándar EN 50136-2 y desea comenzar a trabajar sin la Consola, siga este procedimiento.
-
Página 17: Montaje De La Antena Ant5
Montaje de la antena ANT5-02 La antena ANT5-02 tiene una ganancia mayor que la antena integrada de los Comunicadores con contenedor y se puede montar en un ambiente cerrado en un radio de 2 metros de distancia del Comunicador, permitiendo mejorar la recepción de la señal GSM, como se describe a continuación y según se ilustra en la Figura 5. - Página 18 Montaje de la antena ANT5-15 La antena ANT5-15 tiene una ganancia mayor que la antena integrada de los Comunicadores con contenedor y se puede montar al aire libre en un radio de 15 metros de distancia del Comunicador, permitiendo mejorar la recepción de la señal GSM. Para el montaje de la antena ANT5-15 consultar las instrucciones suministradas con el producto.
-
Página 19: Ejemplo De Conexión
Ejemplo de conexión Las conexiones erróneas pueden impedir las llamadas y el funcionamiento correcto. Inspeccionar el cableado y asegurarse de que las conexiones sean correctas antes de aplicar la alimentación. NO hacer pasar ningún conductor eléctrico sobre las tarjetas electrónicas; mantener una distancia de al menos 25 mm. Mantener una distancia de al menos 6 mm en todos los puntos entre el cableado de baja tensión y los otros tipos de cableado RTC. -
Página 20: Descripción General
DESCRIPCIÓN GENERAL El Comunicador puede comunicarse con las centrales de vigilancia y enviar mensajes SMS y vocales; puede simular la línea telefónica RTC en caso de avería (corte de la línea telefónica) o reemplazarla completamente en las zonas cubiertas por el servicio GSM donde la línea telefónica RTC no está... -
Página 21: Niveles De Acceso
Niveles de acceso Este apartado describe el modo de acceso a las funciones del Comunicador según la norma EN50136. Si la opción EN50136 está habilitada (habilitada de fábrica; ver la página Opciones), el Comunicador puede gestionar cuatro niveles de acceso que habilitan a cada usuario para acceder a sus funciones. Los niveles de acceso son los siguientes. ... -
Página 22: Funcionalidad Del Conector Usb
Funcionalidad del conector USB El Comunicador tiene un conector USB A para funcionar como Dispositivo, para conectar el Comunicador a un PC, o come Host, para gestionar una llave USB (ver “Descripción de los puentes” a página 10). Para conectar el Comunicador a un PC es necesario disponer de un cable USB A a A (cable hub). Las características de la interfaz USB son las siguientes. -
Página 23: Control De La Alimentación
Control de la alimentación El dispositivo se puede alimentar de las siguientes maneras: mediante la central antirrobo, provista de una batería de reserva; en este caso, el Comunicador debe funcionar en el intervalo de tensión de 10,7 a 27,6 V. mediante un alimentador externo a 12 V;... -
Página 24: Eventos Internos
Eventos internos Además de los Eventos externos (eventos de la central decodificados mediante protocolos Contact ID / SIA en línea RTC simulada), el Comunicador reconoce los eventos indicados en la siguiente tabla. Evento Descripción Se verifica cuando el borne T1 está programado como entrada y se cumplen las De entrada 1 Evento condiciones para su activación (ver “Entradas/salidas”... - Página 25 Evento Descripción Evento de sabotaje Se verifica cuando la detección de sabotaje está habilitada (ver “Descripción de los puentes” a página 10) y el Comunicador se abre o se quita de la pared (sólo versiones con contenedor). Se verifica cuando la detección de sabotaje está habilitada (ver “Descripción de los Restauración de sabotaje puentes”...
-
Página 26: Modo De Funcionamiento
Modo de funcionamiento Este Comunicador ofrece la posibilidad de elegir el canal de comunicación primario (la programación de fábrica es RTC). Proporciona la tensión de línea y de timbre para las llamadas entrantes y de código de la selección multifrecuencia (DTMF). La simulación de la línea telefónica RTC proporciona a la central antirrobo u otro terminal de comunicación una línea de reserva en caso de avería en la RTC. -
Página 27: Secuencia De Transmisión Contact Id/Sia Por La Red De Datos Celular
Secuencia de transmisión Contact ID/SIA por la red de datos celular Si mediante la Consola se introdujeron números de teléfono (prefijos en la página PTM) el Comunicador dirige las llamadas a esos números por la red de datos celular. Cuando se produce un evento, la central antirrobo ocupa la línea telefónica. ... -
Página 28: Gestión De Prioridades
Gestión de prioridades El Comunicador puede: enviar los mensajes vocales de la central por GSM; enviar los mensajes Contact ID de la central por canal vocal GSM; enviar sus propios mensajes vocales; enviar sus propios mensajes SMS; ... -
Página 29: Control Del Crédito Residual
Control del crédito residual Si esta opción se ha programado mediante la Consola (ver la página Opciones-Pay As You Go), es posible controlar el crédito residual en la tarjeta SIM prepagada. Una vez habilitado, el control del crédito residual se puede realizar de tres maneras diferentes: Mediante la Consola en la página Estado, sólo en caso de conexión PC-Link o USB). -
Página 30: Activación De Las Salidas
Activación de las salidas El comunicador tiene terminales (T1, T2, T3, T4, T5 y T6) que pueden programarse como entradas o salidas de colector abierto. Las salidas del colector abierto pueden activarse automáticamente (cuando ocurren ciertos eventos programados) o de forma remota, por SMS o reconocimiento de llamada usando un número programado previamente. -
Página 31: Salidas Monoestables
Salidas biestables Las salidas Open Collector programadas como Biestables pueden activarse de 2 maneras: Enviando un SMS formado por el numeral (#), el Código de Usuario, la Control de cadena (al comienzo de la Control de cadena no debe haber espacios vacíos) y los caracteres =ON* según la siguiente sintaxis: #Código de Usuario*Control de cadena=ON* (ejemplo: #123456*LUZCASA=ON*) A través del reconocimiento del número que llama (Caller ID): la salida se activa a cero costos, ya que el dispositivo, una vez reconocido el número que llama, rechaza la llamada y activa la salida. -
Página 32: Reconocimiento Del Número Que Llama
Reconocimiento del número que llama La salida se activa a cero costos, ya que el Comunicador, una vez reconocido el número que llama, activa la salida sin responder a la llamada. Las salidas monoestables vuelven al modo de espera una vez transcurrido el Tiempo monoestable activado programado. El Tiempo monoestable activado se puede ajustar entre 1 segundo y 86400 segundos, con una resolución de 1 segundo. -
Página 33: Programación Por Sms
Programación por SMS Además de aquellas descriptas en el párrafo “Activación/desactivación de salida remota” a página 31, se pueden realizar otras operaciones desde remoto enviando los debidos mensajes SMS. Modificación del Código Usuario El Código Usuario programado de fábrica es 000000 para cambiarlo enviar un mensaje SMS formado por los caracteres #CUC seguidos por el viejo Código Usuario y por el nuevo Código Usuario encerrados entre los caracteres * según la siguiente sintaxis: #CUC*Código Usuario*Nuevo Código Usuario* Un SMS confirmará... -
Página 34: Control De La Fecha De Caducidad
Control del crédito residual Para conocer el crédito residual por medio de un mensaje SMS se puede utilizar la Consola (ver “Balance Pay As You Go” a página 45) o enviar un SMS formado por los caracteres #CCC seguidos del carácter * y del Código Usuario, según la siguiente sintaxis: #CCC*Código Usuario* o bien #ICCC seguidos del carácter * y del Código Instalador, según la siguiente sintaxis:... -
Página 35: Deshabilitar El Instalador
Deshabilitar el Instalador Para deshabilitar al Instalador para operar en el dispositivo, el Usuario debe enviar un SMS formado por los caracteres #DSI seguidos del Código Usuario, según la siguiente sintaxis: #DSI*Código Usuario* Un SMS automático confirmará si el mando se ha ejecutado correctamente. El instalador se deshabilita automáticamente 12 horas después de su habilitación. -
Página 36: Programación Desde Pc
PROGRAMACIÓN DESDE PC Para el buen funcionamiento de este Comunicador, utilizar una tarjeta SIM de 32 K o superior. Para efectuar la programación desde PC es necesario el cable PC-Link (no suministrado), conectado entre el conector 15 del Comunicador y un puerto COM del PC, y la Consola (Figura 7). Tener cuidado con el sentido de inserción del conector del cable PC-Link. -
Página 37: Menú Vista
Descripción de los menús Menú Expediente Cuenta nueva: El mando Cuenta nueva crea una nueva cuenta y asigna los valores de fábrica a todos los parámetros de programación. Mantenimiento del grupo de cuenta: para agrupar varias cuentas en un grupo. ... - Página 38 Iconos comunes a todas las páginas de programación. Borrar todas las etiquetas para este grupo. Exportación. Restaurar todas las opciones por defecto. Restaurar todas las opciones de originales. Seleccionar todas las opciones de la página para la carga. Seleccionar todas las opciones de la página para el envío. La sección de programación contiene las siguientes páginas.
-
Página 39: Restablecimiento Programación De Fábrica
USB Exportar/Importar La tecla abre una ventana donde es posible ejecutar las operaciones que se describen a continuación. Exportación de Programación: pulsar esta tecla para exportar la programación corriente de la Consola a una llave USB. Importar Programación: pulsar esta tecla para importar la programación de un Comunicador de una llave USB a la Consola;... -
Página 40: Agenda
Agenda En esta página se pueden memorizar hasta 32 números de teléfono. Si se ha programado la averiguación periódica del crédito residual de la tarjeta SIM del Comunicador (ver la página Opcio- nes), el SMS de respuesta se enviará al número telefónico #1. ... - Página 41 Receptora Conversión Receptoras PSTN/ Protocolo de virtual Efectos de eventos IP sobre sobre comunicación CID/SIA Ininfluyente Deshabilitado Ininfluyente Ininfluyente Los mensajes vocales y digitales (SIA y CID) de la central se envían por RTC. SIA / Contact Habilitado Ininfluyente Ininfluyente Los mensajes vocales y digitales de la central se envían por RTC.
-
Página 42: Opciones
Opciones Esta página será diferente en base al nivel de acceso: Usuario Normal, Instalador, Instalador Nivel 4. Autentificación de usuario Código de instalador activado: en esta casilla el Usuario Normal puede habilitar el código Instalador para la programación del Comunicador. La habilitación del Instalador es necesaria sólo si la opción EN50136 está... -
Página 43: Prioridades
Lista negra habilitada: si está habilitada, el comunicador desvía a los dispositivos conectados a terminales LI solo las llamadas entrantes de números de teléfono con la opción Lista blanca habilitada (consulte “Agenda” a página 41). Esta opción SOLO afecta a las llamadas por GSM; las llamadas entrantes a los terminales LE del comunicador SIEMPRE se desvían a terminales LI. -
Página 44: Saldo De Pago A Medida Que Avanza
Saldo de pago a medida que avanza A discreción de cada empresa de Red GSM, el servicio de gestión del crédito de las tarjetas SIM prepagadas puede ser suspendido. Por medio de esta sección es posible enviar periódicamente al primer número de la agenda un SMS con la información del crédito residual suministrada por la empresa telefónica. -
Página 45: Entradas/Salidas
Entradas/salidas En esta página se programan las modalidades Entrada o Salida, los eventos de activación para las Salidas, su Polaridad en reposo (N.C. o N.A.), las Salidas Reservadas, las Cadenas SMS de activación en remoto para las Salidas Reservadas. Entrada/Salida: doble clic en el número de la entrada/salida para ver todas las programaciones. ... - Página 46 Confirmación de la activación: seleccionar el tipo de confirmación que se desea tener cuando la salida sea activada: ninguno, Timbre, SMS (NO disponible si la casilla Control de cadena se deja vacía) y Ring + SMS. Si la salida es activada con el envío de un SMS, la confirmación de activación de la salida es enviada mediante un SMS (ver la tabla siguiente).
-
Página 47: Comunicador
Comunicador Esta página hace referencia a la configuración de los eventos transmitidos por el Comunicador. Opciones de comunicador SMS/Llamadas vocales Opciones de llamada Llamar a todos los números: seleccionar esta opción para llamar a todos los números de teléfono programados para cada evento. -
Página 48: Entradas Y Eventos
Fecha/hora del paquete SIA: si está habilitada, el paquete SIA incluirá la fecha y la hora. Entradas y eventos La tabla especifica los mensajes SMS a enviar para cada evento gestionado por el comunicador a los números especificados en la columna Número de telf. -
Página 49: Encabezado
Código de Cliente: introduzca el código de usuario (4 caracteres hexadecimales). Puede establecer un Código de cliente diferente para cada Evento de entrada, o un Código de cliente único para todos los demás eventos. NO utilice el carácter “A” para el identificador de contacto. ... - Página 50 Opciones de Etiquetas/Mensajes (5) Llamadas de voz comunicador Activación o Avanzado > Encabezado Usuarios > Mensaje de voz o del mensaje Activación o Restaurar o Particiones > Mensaje de voz Zonas > Mensaje de voz Avanzado > Restaurar de voz 3 6 segundos 6 segundos 6 segundos...
- Página 51 Esta opción solo se tiene en cuenta si se ha seleccionado Identificador de contacto como Protocolo de comunicación en la página Opciones. Si los códigos del identificador de contacto son diferentes a los predeterminados que deben convertirse, puede establecer hasta 10 códigos de evento personalizados para eventos en el grupo Personalizado que encontrará al final de la lista de grupos de eventos.
- Página 52 Usuarios/Zonas/Particiones Enviar solo si el usuario está definido/Enviar solo si la zona está definida/Enviar solo si el área está definida: si está inhabilitada (por defecto), el mensaje digital se convierte aunque su número de usuario/zona/partición NO esté en las tablas de conversión.
-
Página 53: Receptoras Ip
Receptoras IP Esta página es para configurar las opciones de conexión del Comunicador con los receptores IP Sur-Gard System I, II, III, IV y 5. Considerados los posibles retrasos de transmisión en la red de datos celular, que dependen de las actividades de la empresa que gestiona la red, se aconseja programar un número de intentos de llamada en la central antirrobo lo más alto posible y prever, eventualmente, un número de teléfono de reserva que transmita las alarmas no sólo por red celular sino también por GSM. -
Página 54: Mensaje De Voz
Tiempo de supervisión 1: regular los tiempos de supervisión. Valores válidos: de 60 a 65535 s con pasos de 1 s. Para garantizar la conformidad con la norma EN 50136-2 la supervisión debe estar habilitada y el Tiempo de supervisión 1 debe ser inferior o igual a 3 minutos. -
Página 55: Pstn/Ptm
PSTN/PTM Esta pagina corresponde a la línea RTC y a la función PTM (Panel Transmission Monitoring - Control Transmisión Central). La función PTM permite al Comunicador transferir las llamadas por medio del canal GSM si la comunicación entre central y receptor falla en la línea RTC. -
Página 56: Memoria De Eventos
Memoria de eventos La página Memoria de eventos permite visualizar los eventos memorizados en el Comunicador. El Comunicador puede memorizar hasta 2048 eventos: cuando el registro está lleno, cada nuevo evento sobrescribe el evento más antiguo (que se borra). Por cada evento se indican la fecha y la hora en que ocurrió. Significado de los símbolos en la barra del Registro de eventos Haciendo clic en este icono, a la siguiente Carga Global o Comunicar etiquetas se cargarán los nuevos eventos. -
Página 57: Estado
Estado Esta página muestra varios datos del Comunicador, a saber: Cuando se selecciona la página Estado, la Consola muestra automáticamente la ventana Comunicar etiquetas para establecer la conexión con el Comunicador; una vez establecida la conexión, la página Estado se actualiza automáticamente cada 5 segundos. -
Página 58: Tablero Principal
Tablero principal Condición normal Condición de malfuncionamiento Si está en verde, indica que la alimentación Si está en rojo, indica que la alimentación principal Alimentación OK principal (borne +V) supera el mínimo. (borne +V) es inferior a 10 V. Si está en verde, indica que la batería del Si está... -
Página 59: Apéndice
APÉNDICE Conformidad EN 50136-2:2013 Para ser conforme con la norma EN50136-2:2013, el Comunicador debe estar configurado y conectado a una central antirrobo exclusivamente de una de las siguientes dos maneras, A o B: A) uso de RTC (la central debe efectuar directamente en RTC el control de la respuesta del receptor) ... - Página 60 Ver las tablas siguientes. Comunicador Panel T1: Salida “Avería RTC” T2: Salida “Sin red de datos” T3: “Conexión Presente” Salida “Detección presencia LE” T4: Salida “Sabotaje” Entrada “Sabotaje” Comunicador T5: Salida “Avería GSM” Entrada “Avería GSM” ...
-
Página 61: Operaciones Con Llave Usb
Operaciones con llave USB Las operaciones con llave USB son posibles SÓLO si el Comunicador funciona en modo Host USB (ver “Descripción de los puentes” a página 10) y la opción EN50136 está deshabilitada (ver “Opciones” a página 43). Con una llave USB es posible: ... -
Página 62: Actualización De Firmware
SSSSSSSS representa el número de serie del Comunicador (8 cifras hexadecimales), de modo que una llave puede guardar la información de varios Comunicadores; cada Comunicador leerá/escribirá su información en su carpeta. Cuando una llave USB se introduce en el Comunicador, éste ejecuta las siguientes operaciones: Actualización Firmware, si hay un firmware válido en la carpeta B_FW;... -
Página 63: Importación Programación
Importación Programación Esta operación permite importar una programación de una llave USB al Comunicador. Crear la carpeta B_PROG en la llave USB, si no existe. Crear un nuevo archivo de texto en la carpeta B_PROG y denominarlo import.txt. Crear la carpeta SSSSSSSS en la carpeta B_PROG, donde SSSSSSSS es el número de serie del Comunicador al que se desea importar la programación. -
Página 64: Exportación Del Registro De Eventos
Exportación del registro de eventos Esta operación permite exportar el registro de eventos de un Comunicador en un archivo de texto en formato CSV (Comma Separate Value) a una llave USB: el archivo CVS se puede visualizar con Excel y Bloc Notas. Crear la carpeta B_LOG en la llave USB, si no existe. -
Página 65: Transmisión
Transmisión Esta función permite programar remotamente mediante GPRS los paneles PowerSeries Neo v1.2 y posteriores, y los paneles PowerSeries v4.1 y posteriores usando el comunicador y la consola actualizada con el paquete de controladores del GS3125. Se debe programar el comunicador en consecuencia antes de conectarlo al panel. Las comunicaciones en serie a través del conector PC-LINK se interrumpen al trabajar con la unidad USB, por lo que el panel podría informar de un error. -
Página 66: Conexión Del Comunicador Al Panel
Conexión del comunicador al panel Para conectar el panel al comunicador, utilice el cable PCLINK-PCLINK suministrado con el comunicador y conéctelo al puerto PC-LINK 15 del comunicador y al puerto PC-LINK del panel (CON4 en los paneles PowerSeries; CON5 en los paneles PowerSeries Neo), asegurándose de insertarlo en la orientación correcta (consulte la figura 9). -
Página 67: Programación Remota Mediante La Consola
Programación remota mediante la Consola Ahora puede comunicarse de forma remota con el panel por GPRS. Para la programación de la Central en remoto es necesario tener instalado en el PC la Consola con el paquete de drivers de actualización descargables del sitio DSC. Para la compatibilidad con la Consola, es necesario instalar el “Driver pack for the GS3125”. -
Página 68: Fcc Compliance Statement
FCC Compliance Statement CAUTION: Changes or modifications not expressly approved by Digital Security Controls could void your authority to use this equipment. This equipment generates and uses radio frequency energy and if not installed and used properly, in strict accordance with the manufacturer's instructions, may cause interference to radio and television reception. - Página 69 © 2019 Johnson Controls. Todos los derechos reservados. JOHNSON CONTROLS, TYCO y DSC son marcas comerciales o marcas comerciales registradas. El uso no autorizado está estrictamente prohibido.
