3.23 - REGULACIÓN DEL QUEMADOR
Todas las instrucciones siguientes son de
uso exclusivo del personal especializado a la
asistencia autorizada por el fabricante del
quemador.
Las operaciones de calibrado del quemador y las operaciones
preliminares que hay que realizar se reproducen en el manual
de instrucciones del quemador.
Los quemadores de gas se entregan con la válvula de gas que
permite determinar el caudal: con el primer encendido siempre
hay que controlar el caudal térmico efectivo, mediante el con-
tador presente en la tubería principal, controlando que no sea
inferior al valor mínimo de la placa de la caldera.
3.23 - EXTRACCIÓN DE LOS
TURBULADORES DE HUMO
Las calderas TRISTAR 2S se deben usar con la potencia nominal
de placa declarada.
Las calderas de la serie TRISTAR 2S se entregan con turbulado-
res de humos dentro de cada canal de humo (véase la pág. 8).
La colocación correcta de los turbuladores dentro de los tubos
de humo, determina la potencia de la caldera y la consiguiente
temperatura de los humos en la chimenea.

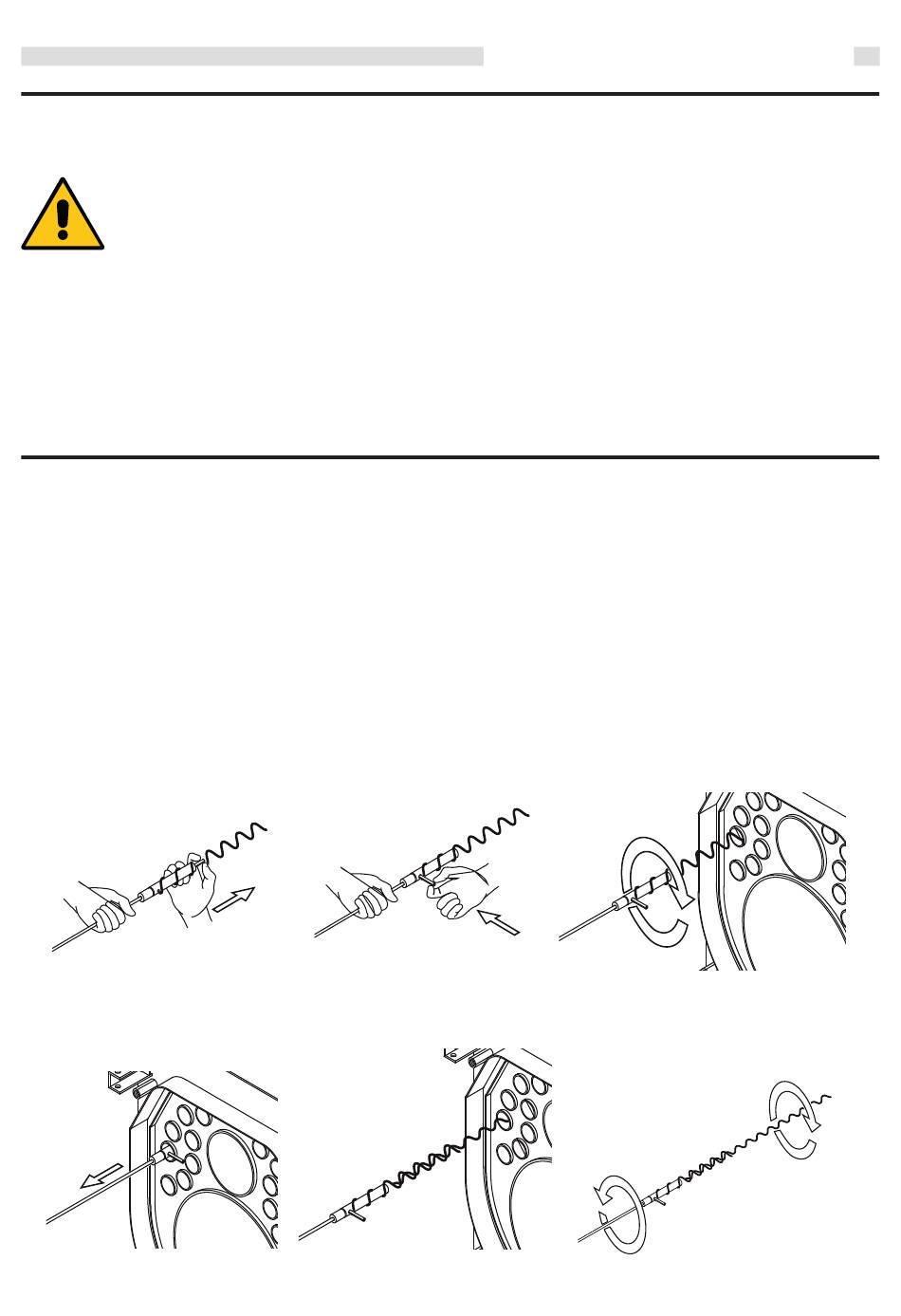

Extracción de los turbuladores
Detalle 1:
Monte la barra porta escobilla
en el extractor de turbuladores.
Extraiga la clavija del extractor.
Detalle 4:
Gire hasta que se desbloquee el
turbulador.
El procedimiento desde el detalle 3 al 6 se deberá repetir para todos los turbuladores.
Con una buena regulación del quemador se deben obtener como
promedio los siguientes valores, medidos en la chimenea con
el analizador correspondiente:
Para gas natural de red:
(valores para caldera limpia con agua a ~ 70 °C).
Recomendamos regular el caudal de combustión a la necesidad
efectiva de la instalación.
Con el primer encendido, se recomienda controlar al menos des-
pués de 30 minutos la temperatura de los humos en la chimenea.
Con cada caldera TRISTAR 2S, además de los utensilios de
limpieza, se entrega un extractor especial que permite extraer
los turbuladores de los tubos de humo.
En fase de reintroducción de los turbuladores, respete las alturas
de colocación indicadas en la pág. 8.
Detalle 2:
Introduzca la clavija en el agujero
transversal con un martillo.
Detalle 5:
Entonces extráigalo.
Instrucciones de instalación
- CO = 9÷10%
- Temperatura humos  125÷140 °C
Detalle 3:
Atornille el extractor en el
turbulador.
Detalle 6:
Gire en el sentido contrario a las
agujas del reloj y desenganche el
turbulador.
fig. 41
