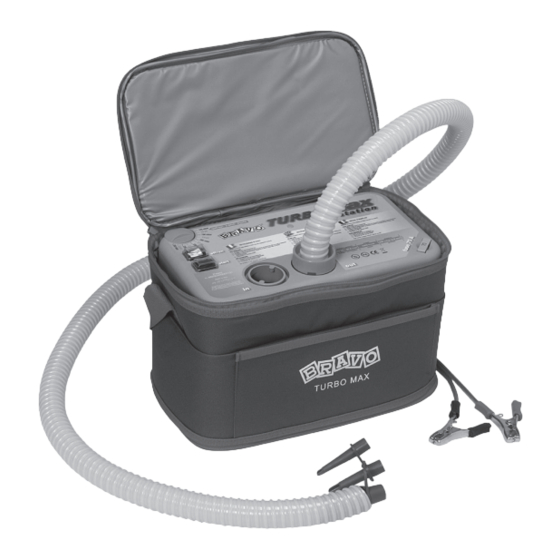

GONFIATORE ELETTRICO 12/24 CC
Numero di Catalogo
BRAVO TURBO MAX KIT 12V
BRAVO TURBO MAX KIT 24V
BRAVO TURBO MAX KIT 24V-S
CONSERVARE QUESTE ISTRUZIONI
6130021
6130036
6130071
Manuale di Istruzione
AVVERTENZA: LEGGERE QUESTO MANUALE PRIMA DI USARE IL DISPOSITIVO
BRAVO TURBO MAX 12V
BRAVO TURBO MAX 24V
BRAVO TURBO MAX 24V-S
6130022
6130023
6130072
Publicidad
Tabla de contenido
Manuales relacionados para SCOPREGA BRAVO TURBO MAX KIT 12V
Resumen de contenidos para SCOPREGA BRAVO TURBO MAX KIT 12V
- Página 1 GONFIATORE ELETTRICO 12/24 CC Numero di Catalogo BRAVO TURBO MAX KIT 12V 6130021 BRAVO TURBO MAX 12V 6130022 BRAVO TURBO MAX KIT 24V 6130036 BRAVO TURBO MAX 24V 6130023 BRAVO TURBO MAX KIT 24V-S 6130071 BRAVO TURBO MAX 24V-S 6130072...
- Página 2 ATTENZIONE! Leggere queste istruzioni prima di usare il gonfiatore. Il non seguire queste istruzioni Una pressione eccessiva può causare uno scoppio pericoloso per le persone. potrà danneggiare il prodotto o causare seri danni alle persone. NON LASCIARE MAI IL DISPOSITIVO SENZA CONTROLLO. Una pressione eccessiva può causare uno scoppio pericoloso per le persone.
-
Página 3: Utilizzo Del Turbomax 12
INTRODUZIONE UTILIZZO DEL TURBOMAX 12/24 V Il BRAVO TURBOMAx 12/24 V ed il TURBOMAx KIT sono unità affidabili e funzionali. Il TURBOMAx è costituito TUBO E CAVI DI ALIMENTAZIONE da due potenti motori in corrente continua che azionano turbine poste in serie fra di loro. •... -
Página 4: Ricerca Guasti
Errato collegamento del tubo Catalog Number (IN per sgonfiare; OUT per gonfiare) gonfia/sgonfia Valore di pressione Mettere la manopola sul valore corretto BRAVO TURBO MAX KIT 12V 6130021 BRAVO TURBO MAX 12V 6130022 impostato sbagliato BRAVO TURBO MAX KIT 24V... -
Página 5: Important Charging Notes
WARNING! Read all instructions before operating the inflator. Failure to follow all instructions listed Exceeding the pressure rating could cause them to explode resulting in personal injury. below may result in product damage, and/or serious injury. DO NOT LEAVE THE UNIT RUNNING UNATTENDED. Over-inflation could result in serious injury and property damage. -
Página 6: Technical Data
INTRODUCTION USE OF TURBOMAX 12/24 V BRAVO TURBOMAx 12/24 V and TURBOMAx KIT are the ultimate 12/24 V DC electric Inflator that stands alone HOSE AND CORD STORAGE for reliability and function.The TURBOMAx has two powerful motors and when the pump starts it will be on a •... - Página 7 AUFLASSVORRICHTUNG 12/24 VDC WARNING: Do not leave the unit running unattended. Over-deflation of items could result in vacuum effect and seriously damage the inflator Katalognummer TROUBLESHOOTING BRAVO TURBO MAX KIT 12V 6130021 BRAVO TURBO MAX 12V 6130022 PROBLEM POSSIBLE CAUSE...
- Página 8 ACHTUNG! Lesen Sie diese Anleitung bevor Sie die Auflassvorrichtung verwenden. Bei Nichtbeachtung KONTROLLIEREN SIE, DASS KEINE BESCHÄDIGTEN TEILE VORHANDEN SIND. dieser Anleitung kann das Produkt beschädigt werden oder können schwere Personenschäden Prüfen Sie vor Verwendung der Auflassvorrichtung, ob die äußeren Teile unversehrt sind. hervorgerufen werden.
-
Página 9: Technische Daten
FUNKTIONELLE BESCHREIBUNG TECHNISCHE DATEN Hauptschalter ARTIKEL CODE SPANNUNG DURCHSATZ MAx 150 mBar. STROM MAx. A (l/min) Drehschalter zur Druckeinstellung Ablassöffnung (IN) TURBO MAx 12V 6130022 11-13 V 1000 175-250 Auflassöffnung (OUT) TURBO MAx 24V 6130023 22-24 V 1000 175-250 Luftleitung mit Adaptern TURBO MAx 24V-S 6130072 22-26 V... -
Página 10: Inflador Eléctrico12/24 Vcc
• Die Auflassvorrichtung stoppt beim Erreichen des eingestellten Drucks. Número de Catálogo ACHTUNG! Die Auflassvorrichtung nicht ohne Kontrolle lassen. Ein übermäßiger Druck kann zu einem BRAVO TURBO MAX KIT 12V 6130021 BRAVO TURBO MAX 12V 6130022 Bersten führen, was schwere Folgen für Sachen und Personen hat. -
Página 11: No Alimentar El Inflador A Una Tensión Más Alta De La Nominal
¡ATENCIÓN! Leer estas instrucciones antes de utilizar el inflador. Si no se siguen estas instrucciones el ¡ATENCIÓN A NO INHALAR! El aire comprimido proveniente del inflador no es puro. producto podría estropearse y causar graves daños a las personas. ¡ATENCIÓN! RIESGO DE EXPLOSIÓN! Inflar a la presión recomendada por el constructor. Una presión excesiva puede causar una explosión peligrosa para las personas. -
Página 12: Introducción
INTRODUCCIÓN UTILIZACIÓN del TURBOMAX 12/24 V El BRAVO TURBOMAx 12/24 V y el TURBOMAx KIT son unidades fiables y funcionales. El TURBOMAx está TUBO Y CABLES DE ALIMENTACIÓN compuesto por dos potentes motores de corriente continua que accionan turbinas colocadas en serie entre •... -
Página 13: Búsqueda De Averías
Pulsador en posición START Poner los pulsadores en ON y pulsar START. Numéro de catalogue ACCESORIOS Los accesorios recomendados para su TURBOMAx están disponibles en su tienda. BRAVO TURBO MAX KIT 12V 6130021 BRAVO TURBO MAX 12V 6130022 BRAVO TURBO MAX KIT 24V... -
Página 14: Instructions Importantes Sur La Recharge De La Batterie
ATTENTION ! Lire ces instructions avant d’utiliser le gonfleur. Toute inobservation des instructions pourrait ATTENTION ! NE PAS INHALER. L’air comprimé sortant du gonfleur n’est pas pur. détériorer le produit et blesser gravement les personnes. ATTENTION ! RISQUE D’ÉCLATEMENT. Gonfler à la pression recommandée par le constructeur. -
Página 15: Données Techniques
INTRODUCTION UTILISATION du TURBOMAX 12/24 V Le BRAVO TURBOMAx 12/24 V et le TURBOMAx KIT sont des unités fiables et fonctionnelles. Le TURBOMAx TUBE ET CORDONS D’ALIMENTATION est composé de deux moteurs puissants alimentés en courant continu, qui actionnent les turbines montées •... - Página 16 ATTENTION: Ne jamais laisser le gonfleur sans surveillance. Une pression excessive pourrait provoquer un éclatement, avec de graves conséquences pour les biens et les personnes. ATTENTION: RISQUE D’ÉCLATEMENT. TOUJOURS CONTRÔLER LA PRESSION MAXIMALE DE GONFLAGE DÉPANNAGE DÉFAILLANCE CAUSE POSSIBLE ACTION CORRECTIVE Cordon de 12/24 V mal raccordé...
- Página 17 www.scoprega.it...
- Página 18 TURBOMAX 24V-EV TURBOMAX 24V-EV INSTRUCTION MANUAL Catalog Number TURBOMAX 24V-EV 6130076 VE THIS INSTRUCTION MANUAL FOR FUTURE REFERENCE. WARNING: READ THIS MANUAL BEFORE OPERATING THE PRODUCT SAVE THIS INSTRUCTION MANUAL FOR REFERENCE...
-
Página 19: General Safety Rules
Scoprega reserves the right to make changes without further notice to any products herein to improve reliability, function or design. Scoprega does not assume any liability arising out of the application or use of any product or circuit described herein; neither does it convey any license under its patent rights of others. -
Página 20: Installation Requirements
TURBOMAX 24V-EV INSTALLATION REQUIREMENTS Turbomax KIT 24 Vdc reliable working temperature shall be LESS than 50°C Avoid dust, oil fog and corrosive gases Storage Temperature -20°C; 65°C Weight Approx. 250 g USE of TURBOMAX 24V-EV CONNECTING THE UNIT TO THE ELECTRICAL SYSTEM BEFORE CONNECTING THE UNIT MAKE SURE THAT THE INPUT LINE IS NOT LIVE (NO POWER) CONNECTIONS WITH LIVE POWER CAN DAMAGE THE DRIVER ... -
Página 21: Troubleshooting
TURBOMAX 24V-EV TROUBLESHOOTING Problem Possible Cause Possible Solution Unit will not Start 24 Volt cord not properly connected Connect the Power Supply. Make sure polarity is correct (Red to Positive; Black to Negative pole) Power supply not live Check the GREEN LED Main ON/OFF switch not ON Turn main switch to ON The Safety Fuse is blown... -
Página 22: Scoprega Turbomax Pumps
SCOPREGA TURBOMAX PUMPS The TURBOMAX inflator (P/N 6130022 and P/N 6130072), shown in the pictures on the left, has the following characteristics: P/N 6130022: INPUT VOLTAGE: Min. 11VDC; Max 13V DC P/N 6130072: INPUT VOLTAGE: Min. 22VDC; Max 26V DC Outside of the above range the inflator is not able to reach the maximum pressure or is running at a speed that can destroy the impeller system.
