AVISO: : La distancia mínima entre la unidad exterior y la
unidad interior descrita en la guía de instalación no resulta
de aplicación a las estancias selladas herméticamente.

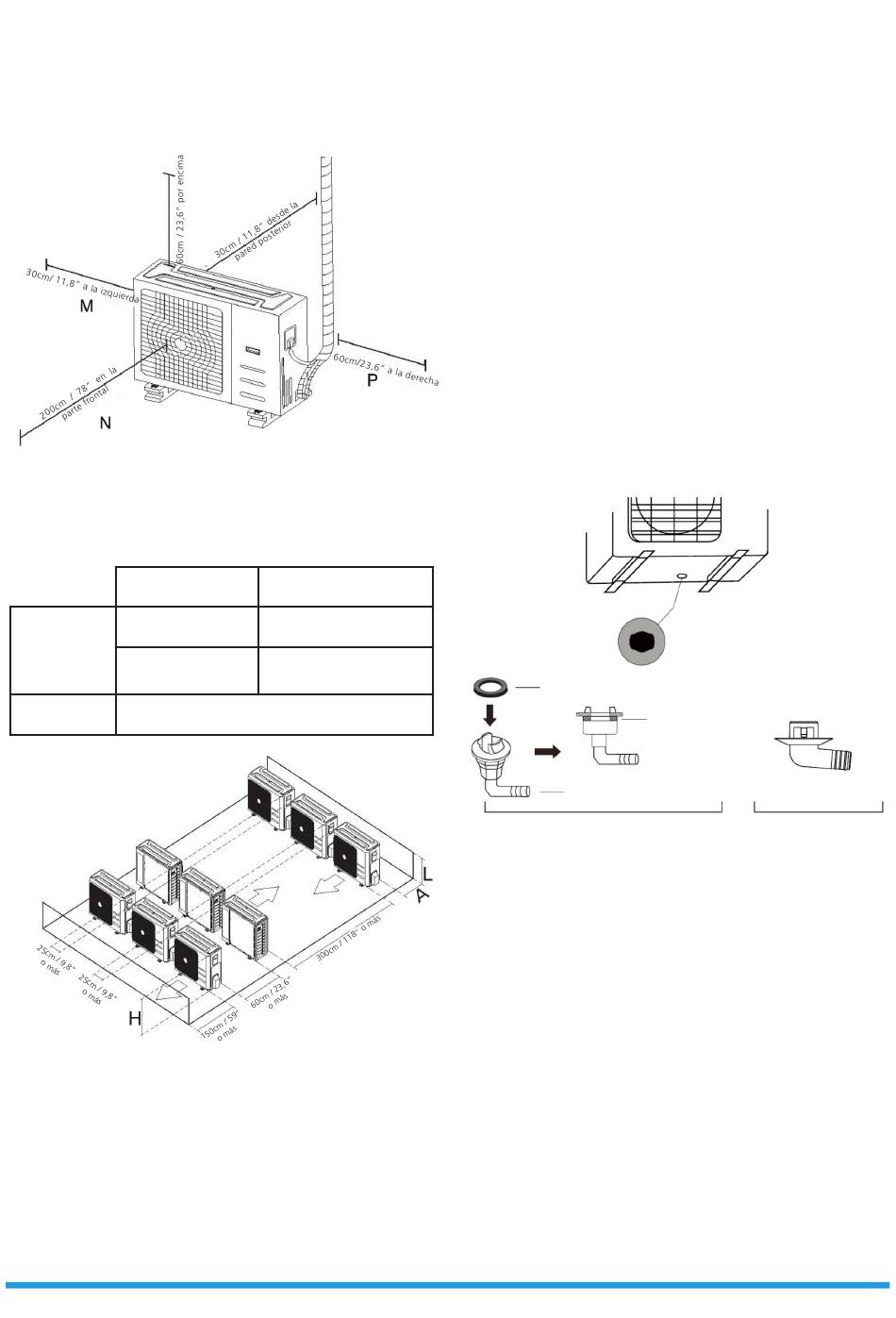

Asegúrese de que no hay obstrucciones en al menos dos de
las tres direcciones posibles (M, N, P) (ver Fig. 4.10).
Instalación en fila
Tabla 4.3: Las relaciones entre H, A y L son las
siguientes:
L ≤ 1/2H
L ≤ H
1/2H < L ≤ H
L > H
Instalación de la junta de desagüe
Si la junta de desagüe no incorpora un obturador de caucho
(ver Fig. 4.12-A), haga lo siguiente:
1. Coloque el obturador de caucho en el extremo de la
junta de desagüe que se va a conectar a la unidad
exterior.
Página 14
Fig. 4.10
L
A
25cm / 9,8"o más
30cm / 11,8"o más
No se puede instalar
Fig. 4.11
2. Introduzca la junta de desagüe en el orificio situado en
la bandeja inferior de la unidad.
3. Gire la junta de desagüe 90° hasta que oiga un clic y
quede encajada mirando a la parte frontal de la unidad.
4. Conecte una extensión de tubo de desagüe (no incluida)
a la junta de desagüe para volver a encauzar el agua
procedente de la unidad cuando el modo Calefacción
esté activado.
Si la junta de desagüe no incorpora un obturador (ver Fig.
4.12-B), haga lo siguiente:
1. Introduzca la junta de desagüe en el orificio situado en
la bandeja inferior de la unidad. Se oirá un clic indicando
que la junta de desagüe ha quedado bien colocada.
2. Conecte una extensión de tubo de desagüe (no incluida)
a la junta de desagüe para volver a encauzar el agua
procedente de la unidad cuando el modo Calefacción
esté activado.
AVISO: Asegúrese de que el agua se expulsa hacia una zona
segura, donde no cause daños ni riesgo de resbalamiento.
Cierre hermético
Junta de desagüe
(A)
Instrucciones para taladrar orificios en el
muro
Taladre un orificio en el muro por el que pueda introducir la
tubería de refrigerante, la tubería de desagüe y el cable de
señal que conectará las unidades interior y exterior
1. Determine la posición del orificio teniendo en cuenta la
posición de la unidad exterior.
2. Utilice una broca hueca de 65mm (2,5") para taladrar
un orificio en el muro.
AVISO: Cuando taladre el orificio del muro, evite
tropezar con cables, elementos de fontanería y otros
componentes sensibles.
3. Coloque la protección en el interior del orificio. De esta
forma protegerá ambos extremos del orificio y permitirá
sellarlo cuando acabe el proceso de instalación.
Orificio de la bandeja inferior
de la unidad exterior
Cierre hermético
(B)
Fig. 4.12
