Esta gráfica lineal (Lin) (Figura 18) indica una cadena de aisladores de porcelana sana. Las
curvas idénticas de barridos Hacia Adelante (rojo) y Hacia Atrás (azul) confirman
del escaneo de las campanas de aisladores a lo largo de la cadena.

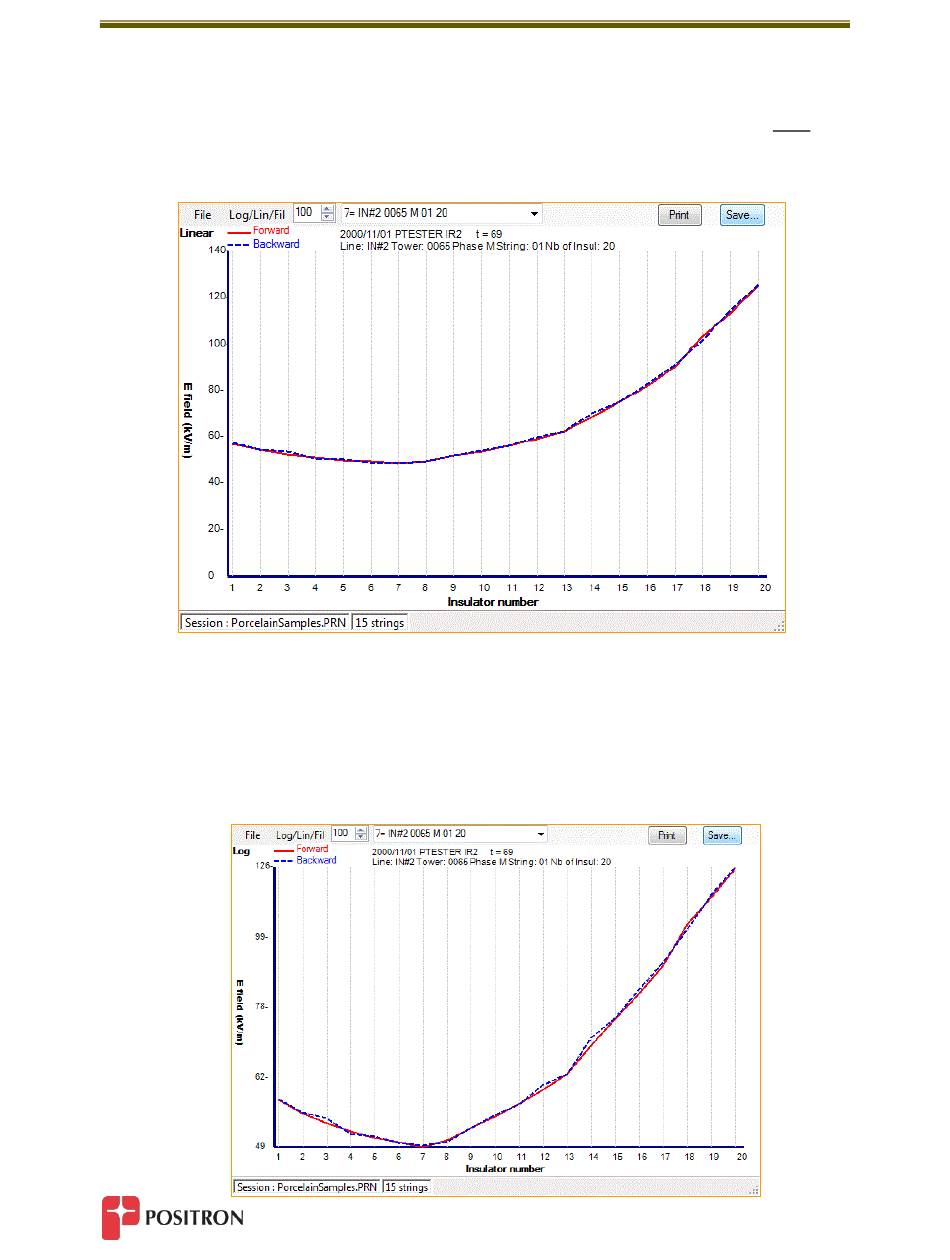

Figura 18: Gráfico de Cadena de Aisladores de Porcelana desplegando un conjunto sano
de campanas de aisladores de porcelana presentadas usando el modo Lineal.
6.3.2
Grafico Logarítmica
La escala logarítmica (Log) (Figura 19), amplifica las pequeñas variaciones en la porción inferior
de la curva de las lecturas del Campo Eléctrico tomadas por el Equipo de Prueba de Aisladores
permitiendo la detección precoz de defectos menores o baja contaminación.
Figure 19: Gráfico de Cadena de Aisladores de Porcelana desplegando un conjunto
sano de campanas de aisladores de porcelana presentadas usando el modo Log.
