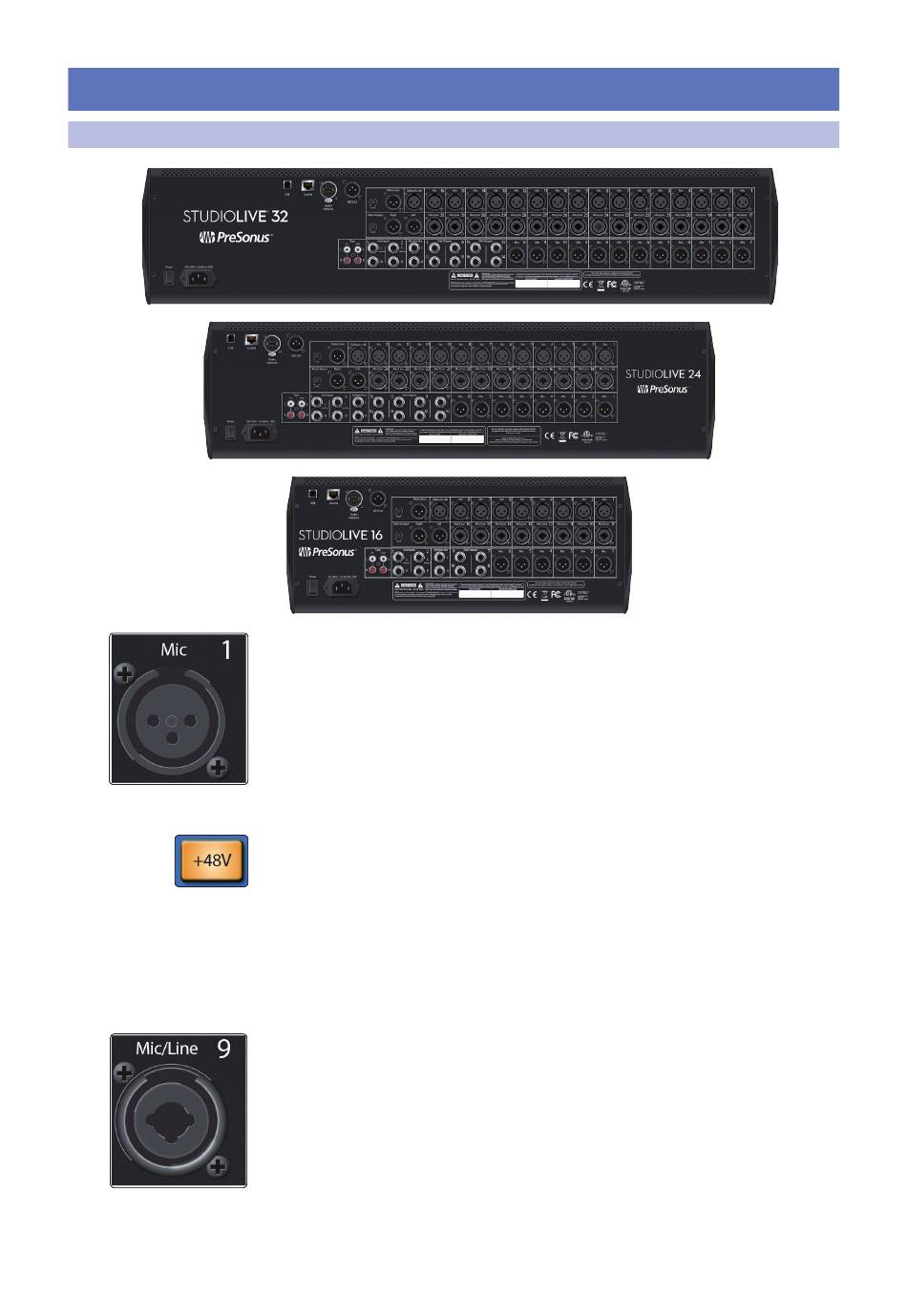

Entradas de micrófono. Tu StudioLive está equipada con 32/24/16
preamplificadores XMAX de PreSonus, para usarse con cualquier tipo de micrófonos.
El preamp XMAX cuenta con un circuito de buffer de entrada clase A, seguido por
una etapa de ganancia de doble servo, dando como resultado un ruido
excepcionalmente bajo y un amplio rango de ganancia, permitiéndote incrementar
la ganancia de las señales considerablemente sin añadir ruido de fondo no deseado.
Alimentación phantom de +48v. La StudioLive ofrece alimentación phantom de
+48v seleccionable individualmente para cada canal.
ADVERTENCIA: La alimentación phantom es requerida por los micrófonos de
condensador y algunos otros micrófonos especiales que contienen circuitos activos. No
obstante, la aplicación de alimentación phantom a micrófonos que no la requieren
puede dañarlos (especialmente los micrófonos de listón). Apaga la alimentación
phantom en todos los canales que no la requieran.
Cableado del conector XLR para alimentación phantom:
Pin 1 = Tierra Pin 2 = +48V
Entradas mic/línea. La mitad de las entradas de micrófono en tu StudioLive aceptan
también señales de nivel línea. Estas entradas usan un conector combo XLR-TRS que
puede aceptar cables de ¼" tanto balanceados como no balanceados. Los conectores
TRS de ¼" desactivan la etapa de ganancia y están habilitados para aceptar señales
de línea de hasta +18 dBFS.
Power User Tip: Cuando las entradas de línea están activadas, el circuito del preamp de
micro es desactivado y no es posible tener control sobre la ganancia. Los ejemplos típicos
de conexiones a nivel línea son salidas de sintetizador, procesadores de señal,
preamplificadores de micrófono autónomos y tiras de canal. Usa los controles de nivel
salida de tus dispositivos de nivel línea para ajustar su nivel.
Pin 3 = +48V
