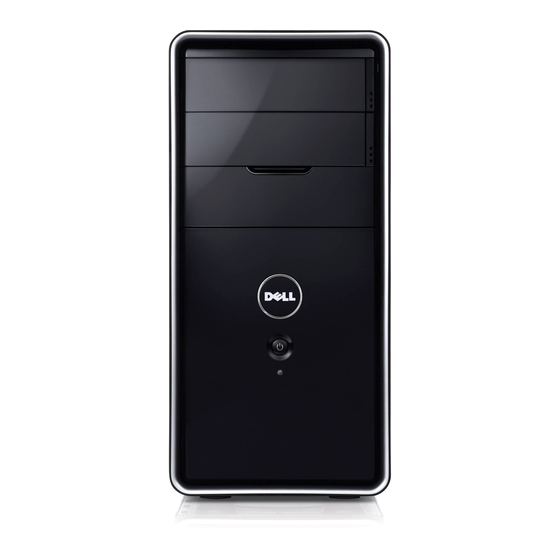

Dell Inspiron 560 Manual De Servicio
Ocultar thumbs Ver también para Inspiron 560:
Tabla de contenido

Publicidad

Enlaces rápidos

Manual de servicio de Dell™ Inspiron™ 560/570
Antes de comenzar
Información técnica general
Cubierta del equipo
Embellecedor frontal
Módulos de memoria
Tarjetas PCI y PCI Express
Unidades
 Notas, precauciones y avisos
NOTA:
una NOTA indica información importante que le ayuda a conseguir un mejor rendimiento de su equipo.
PRECAUCIÓN: una PRECAUCIÓN indica un posible daño al hardware o la pérdida de datos si no se siguen las instrucciones.
ADVERTENCIA:
un mensaje de ADVERTENCIA indica el riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin aviso previo.
© 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas registradas utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Intel SpeedStep es una marca comercial registrada de Intel
Corporation en EE. UU. y en otros países; AMD es una marca comercial registrada de Advanced Micro Devices, Inc; Microsoft y Windows son marcas comerciales o marcas
comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.
Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a
cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelos: DCME y D06M    Tipo: D06M001
Noviembre de 2009    Rev. A00
Ventiladores
Panel de E/S frontal
Procesador
Placa base
Fuente de alimentación
Batería
Programa de configuración del sistema

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Dell Inspiron 560

  • Página 1 Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc. Marcas registradas utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Intel SpeedStep es una marca comercial registrada de Intel Corporation en EE. UU. y en otros países; AMD es una marca comercial registrada de Advanced Micro Devices, Inc; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.
  • Página 2: Antes De Comenzar

     Ha realizado los pasos descritos en Apagado del equipo y en Instrucciones de seguridad.  Ha leído la información sobre seguridad que se incluye con su equipo.  Se puede cambiar un componente o, si se ha adquirido por separado, se puede instalar realizando el procedimiento de extracción en orden inverso.  Especificaciones técnicas  Para obtener información sobre las especificaciones técnicas, consulte Especificaciones completas en support.dell.com/manuals.  Herramientas recomendadas Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas:  Destornillador Phillips pequeño  Destornillador de punta plana pequeño  Programa de actualización del BIOS ejecutable disponible en support.dell.com  Apagado del equipo PRECAUCIÓN: para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de  apagar el equipo.
  • Página 3 alineados para evitar doblar las patas de conexión. Además, antes de conectar un cable, asegúrese de que los dos conectores estén orientados y  alineados correctamente. PRECAUCIÓN: para evitar que se produzcan daños en el equipo, realice los pasos siguientes antes de empezar a manipular su interior.    1. Asegúrese de que la superficie de trabajo sea plana y esté limpia para evitar que se raye la cubierta del equipo.    2. Apague el equipo (consulte la Apagado del equipo). PRECAUCIÓN: para desenchufar un cable de red, desconéctelo primero del equipo y, a continuación, del dispositivo de red.    3. Desconecte todos los cables telefónicos o de red del equipo.    4. Desconecte su equipo y todos los dispositivos conectados de sus enchufes eléctricos.    5. Desconecte todos los dispositivos conectados al equipo.   6. Presione y expulse las tarjetas que pueda haber instaladas en el lector de tarjetas multimedia opcional.  ...
  • Página 4: Retirada Del Embellecedor Frontal

    Regresar a la página de contenido   Embellecedor frontal Manual de servicio de Dell™ Inspiron™ 560/570    Retirada del embellecedor frontal   Colocación del embellecedor frontal  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no  autorizadas por Dell™.   Retirada del embellecedor frontal  ...
  • Página 5 Regresar a la página de contenido...
  • Página 6: Tarjetas Pci Y Pci Express

    Regresar a la página de contenido   Tarjetas PCI y PCI Express Manual de servicio de Dell™ Inspiron™ 560/570    Extracción del soporte de retención de la tarjeta    Colocación del soporte de retención de la tarjeta    Extracción de las tarjetas PCI y PCI Express    Colocación de tarjetas PCI y PCI Express    Configuración del equipo tras extraer o instalar una tarjeta PCI o PCI Express  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no ...
  • Página 7: Extracción De Las Tarjetas Pci Y Pci Express

    1 Tornillo 2 Abrazaderas guía (2) 3 Soporte de retención de la tarjeta 4 Muescas guía (2) 5 Soporte de relleno 6 Guía de alineación 7 Barra de alineación          Extracción de las tarjetas PCI y PCI Express    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Retire la cubierta del equipo (consulte Retirada de la cubierta del equipo).
  • Página 8: Colocación De Tarjetas Pci Y Pci Express

    10. Para completar el proceso de retirada, consulte el apartado Configuración del equipo tras extraer o instalar una tarjeta PCI o PCI Express.  Colocación de tarjetas PCI y PCI Express    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Retire la cubierta del equipo (consulte Retirada de la cubierta del equipo).  ...
  • Página 9: Configuración Del Equipo Tras Extraer O Instalar Una Tarjeta Pci O Pci Express

    11. Conecte el equipo y los dispositivos a los enchufes eléctricos y enciéndalos.    12. Para completar la instalación, consulte Configuración del equipo tras extraer o instalar una tarjeta PCI o PCI Express.  Configuración del equipo tras extraer o instalar una tarjeta PCI o PCI Express  NOTA: para obtener información sobre la ubicación de los conectores externos, consulte la Guía de instalación. para obtener información sobre la  instalación de los controladores y el software correspondientes a una tarjeta, consulte la documentación suministrada con la tarjeta.    Instalada Extraída Tarjeta 1.  Abra el programa de 1.  Abra el programa de configuración del sistema  configuración del sistema  sonido (consulte Acceso al (consulte Acceso al programa de configuración  programa de sistema). configuración del  2.  Vaya a Onboard Audio sistema).
  • Página 10: Extracción De La Batería

    Regresar a la página de contenido   Batería  Manual de servicio de Dell™ Inspiron™ 560/570    Extracción de la batería    Colocación de la batería  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: una batería nueva puede explotar si no se instala correctamente. Sustituya la batería únicamente por una del mismo tipo o de un  tipo equivalente recomendado por el fabricante. Deseche las baterías agotadas de acuerdo con las instrucciones del fabricante.  ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no  autorizadas por Dell™.   Extracción de la batería    1. Anote los valores de todas las pantallas del programa de configuración del sistema (consulte Programa de configuración del sistema) para poder restaurar la configuración correcta una vez instalada la batería nueva. ...
  • Página 11   4. Conecte el equipo y los dispositivos a los enchufes eléctricos y enciéndalos.    5. Abra el programa de configuración del sistema (consulte Acceso al programa de configuración del sistema) y restaure la configuración que ha anotado  en el paso Regresar a la página de contenido...
  • Página 12: Retirada De La Cubierta Del Equipo

    Regresar a la página de contenido   Cubierta del equipo Manual de servicio de Dell™ Inspiron™ 560/570    Retirada de la cubierta del equipo   Colocación de la cubierta del equipo  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no ...
  • Página 13   7. Con ayuda de un destornillador, vuelva a colocar los dos tornillos que fijan la cubierta superior al equipo al chasis. 1 Tornillos (2) 2 Cubierta del equipo 3 Parte frontal del equipo 4 Ranura   8. Coloque el equipo en posición vertical.  PRECAUCIÓN: asegúrese de que ninguna de las rejillas de ventilación del sistema esté bloqueada. Si se bloquean, pueden producirse problemas  térmicos graves. ...
  • Página 14: Extracción Del Procesador

    ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no  autorizadas por Dell. PRECAUCIÓN: no lleve a cabo los pasos siguientes a menos que esté familiarizado con la instalación y desinstalación de hardware. Si no realiza  estos pasos correctamente, la placa base puede resultar dañada. Para obtener información de servicio técnico, consulte la Guía de instalación.   Extracción del procesador    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.
  • Página 15: Colocación Del Procesador

    2. Desembale el nuevo procesador, teniendo cuidado de no tocar la parte inferior del mismo. PRECAUCIÓN: deberá colocar el procesador correctamente en el zócalo para evitar que se dañen de forma permanente el procesador y el equipo  cuando encienda este último.    3. Si no se extiende totalmente la palanca de liberación del zócalo, muévala a esa posición.    4. Si se trata de un equipo Inspiron 560, alinee las muescas de alineación frontal y posterior del procesador con las muescas de alineación frontal y  posterior del zócalo.    5. Alinee las esquinas de la pata 1 del procesador y el zócalo.  PRECAUCIÓN: para evitar daños, asegúrese de que el procesador esté alineado correctamente con el zócalo y no ejerza una fuerza excesiva al  instalar el procesador.   6. Inserte ligeramente el procesador en el zócalo y asegúrese de que el procesador está colocado correctamente.    7. Cuando el procesador esté completamente asentado en el zócalo, cierre la cubierta del procesador, si procede.  Asegúrese de que la lengüeta de la cubierta del procesador queda debajo del pasador de la cubierta central en el zócalo.    8. Gire la palanca de liberación del zócalo hacia el zócalo y encájela en su sitio para fijar el procesador.  Inspiron 560...
  • Página 16 1 Muesca de alineamiento frontal 2 Indicador de pata 1 del procesador 3 Muesca de alineamiento posterior 4 Cubierta del procesador 5 Seguro de la cubierta central 6 Procesador 7 Zócalo 8 Lengüeta 9 Palanca de liberación Inspiron 570 1 Zócalo 2 Indicador de pata 1 del procesador 3 Procesador 4 Palanca de liberación  ...
  • Página 17: Extracción De La Unidad De Disco Duro

    Regresar a la página de contenido   Unidades Manual de servicio de Dell™ Inspiron™ 560/570    Unidad de disco duro   Lector de tarjetas multimedia   Unidad óptica  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no ...
  • Página 18: Extracción Del Lector De Tarjetas Multimedia

      2. Consulte la documentación de la unidad para verificar que esté configurada para su equipo.    3. Deslice la unidad de disco duro dentro del compartimiento para unidades de disco duro.   4. Alinee y vuelva a colocar los cuatro tornillos que fijan la unidad de disco duro al panel para unidades de disco duro.  ...
  • Página 19: Extracción De La Unidad Óptica

      2. Si se trata de una nueva instalación del lector de tarjetas multimedia, quite la placa de metal frangible. Alinee la punta de un destornillador Phillips con  la ranura de la placa de metal frangible y gírelo hacia fuera para romper y extraer la placa.    3. Deslice cuidadosamente el lector de tarjetas multimedia en la ranura FlexBay.   4. Alinee los orificios para tornillos del lector de tarjetas multimedia con los del panel de la unidad.   5. Vuelva a colocar los dos tornillos que fijan el lector de tarjetas multimedia al panel frontal. NOTA: compruebe que el lector de tarjetas multimedia esté instalado antes de conectar el cable USB de FlexBay.
  • Página 20: Colocación De La Unidad Óptica

    1 Cable de alimentación 2 Cable de datos 3 Unidad óptica 4 Tornillos (2) 5 Panel de la unidad       7. Vuelva a colocar el embellecedor frontal (consulte Colocación del embellecedor frontal).   8. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   9.
  • Página 21: Ventiladores

    Regresar a la página de contenido   Ventiladores Manual de servicio de Dell™ Inspiron™ 560/570    Retirada del ensamblaje del disipador de calor y ventilador del procesador   Colocación del ensamblaje del disipador de calor y el ventilador del procesador    Extracción del ventilador del chasis    Colocación del ventilador del chasis  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para evitar la probabilidad de descargas eléctricas, cortes provocados por el movimiento de las aspas del ventilador u otros  daños imprevistos, desenchufe siempre el equipo de la toma eléctrica antes de extraer la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.). ...
  • Página 22: Colocación Del Ensamblaje Del Disipador De Calor Y El Ventilador Del Procesador

    2. Aplique la nueva pasta térmica en la parte superior del procesador.    3. Vuelva a colocar el ensamblaje del disipador de calor y el ventilador del procesador. Inspiron 560 a.  Alinee los tornillos cautivos del ventilador del ensamblaje del disipador de calor y el ventilador del procesador con los cuatro salientes metálicos  de los orificios para tornillos de la placa base. b.  Apriete los cuatro tornillos cautivos que fijan el ensamblaje del disipador de calor y el ventilador del procesador a la placa base.
  • Página 23: Extracción Del Ventilador Del Chasis

    5. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   6. Conecte el equipo y los dispositivos a los enchufes eléctricos y enciéndalos.   Extracción del ventilador del chasis  PRECAUCIÓN: no toque las aspas al extraer el ventilador del chasis. Se podría dañar el ventilador.    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Retire la cubierta del equipo (consulte Retirada de la cubierta del equipo).
  • Página 24: Extracción Del Panel De E/S Frontal

    Regresar a la página de contenido   Panel de E/S frontal Manual de servicio de Dell™ Inspiron™ 560/570    Extracción del panel de E/S frontal    Colocación del panel de E/S frontal  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no  autorizadas por Dell™.   Extracción del panel de E/S frontal    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.
  • Página 25 4. Vuelva a colocar el tornillo que fija el panel de E/S frontal al chasis.   5. Vuelva a colocar el embellecedor frontal (consulte Colocación del embellecedor frontal).   6. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   7. Conecte el equipo y los dispositivos a los enchufes eléctricos y enciéndalos.  Regresar a la página de contenido...
  • Página 26: Extracción De Los Módulos De Memoria

    Regresar a la página de contenido   Módulos de memoria  Manual de servicio de Dell™ Inspiron™ 560/570    Extracción de los módulos de memoria    Colocación de los módulos de memoria    Configuración de memoria recomendada    Configuración de la memoria de doble canal  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no  autorizadas por Dell™.   Extracción de los módulos de memoria    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.
  • Página 27: Configuración De Memoria Recomendada

    10. Haga clic en la ficha General.   11. Para verificar si la memoria está instalada correctamente, compruebe la cantidad de memoria (RAM) que figura en la lista.   Configuración de memoria recomendada  Al instalar o volver a colocar la memoria, consulte la tabla que aparece a continuación: Para conocer la ubicación de los conectores para módulos de memoria,  consulte Componentes de la placa base. Modelo Un módulo Dos módulos Tres módulos Cuatro módulos DIMM1 DIMM1 DIMM1 DIMM1 DIMM3 DIMM3 DIMM3 DIMM2 DIMM2 DIMM4 DIMM4 DIMM4 DIMM4 DIMM4 DIMM3 DIMM3 DIMM3 DIMM2 DIMM2 DIMM1  Configuración de la memoria de doble canal  Inspiron 560...
  • Página 28 1 Par A: par de módulos de memoria  2 Par B: par de módulos de memoria  coincidentes en los conectores coincidentes en los conectores DIMM1 y DIMM3 DIMM2 y DIMM4 Inspiron 570 1 Par B: par de módulos de memoria  2 Par A: par de módulos de memoria  coincidentes en los conectores coincidentes en los conectores DIMM2 y DIMM1 DIMM4 y DIMM3 Regresar a la página de contenido...
  • Página 29: Extracción De La Fuente De Alimentación

    Regresar a la página de contenido   Fuente de alimentación  Manual de servicio de Dell™ Inspiron™ 560/570    Extracción de la fuente de alimentación    Colocación de la fuente de alimentación  ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información  adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas de www.dell.com en  www.dell.com/regulatory_compliance. ADVERTENCIA: para protegerse de las descargas eléctricas, desconecte el equipo del enchufe eléctrico antes de retirar la cubierta.  ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, embellecedores, soportes de relleno, carátulas del panel anterior, etc.).  PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no  autorizadas por Dell™.   Extracción de la fuente de alimentación    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.
  • Página 30 3. Vuelva a colocar los cuatro tornillos que fijan la fuente de alimentación a la parte posterior del chasis.  NOTA: pase los cables de alimentación de CC por debajo de las lengüetas del chasis. Los cables deben colocarse correctamente para evitar que  se dañen.   4. Conecte los cables de alimentación de CC a las unidades de disco y a la placa base.    5. Fije todos los cables al gancho de fijación situado en el lateral de la fuente de alimentación.  NOTA: vuelva a comprobar todas las conexiones de los cables para garantizar que están bien fijadas.    6. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo). PRECAUCIÓN: para evitar daños en su equipo, asegúrese de que el selector de voltaje está establecido en el punto más cercano a la corriente  alterna disponible en su ubicación.    7. Conecte el equipo y los dispositivos a los enchufes eléctricos y enciéndalos.  Regresar a la página de contenido...
  • Página 31: Información General

    1. Encienda (o reinicie) el equipo.   2. Cuando aparezca el logotipo de DELL, pulse <F2> inmediatamente. NOTA: si se mantiene pulsada una tecla durante un periodo demasiado largo, puede producirse un error en el teclado. Para evitar errores de teclado, pulse y suelte <F2> en intervalos iguales hasta que aparezca la pantalla del programa de configuración del sistema.
  • Página 32 Muestra el tipo de procesador. Processor Type (Tipo de procesador) Muestra la cantidad de caché de nivel 1 del procesador. Processor L1 Cache (Caché L1 del  procesador) Muestra la cantidad de caché de nivel 2 del procesador. Processor L2 cache (Caché L2 del  procesador) Muestra la cantidad de memoria instalada. Memory Installed (Memoria instalada) Muestra la cantidad de memoria disponible. Memory Available (Memoria disponible) Muestra la frecuencia de memoria instalada. Memory Speed (Velocidad de memoria) Muestra el tipo de memoria instalada.
  • Página 33 (Desactivado). Valor predeterminado: CD/DVD. de inicio) Removable Dev. (Dispositivo extraíble); Hard Drive (Unidad de disco duro); CD/DVD; Network (Red); USB; Disabled  4th Boot Device (Cuarto dispositivo (Desactivado). Valor predeterminado: Removable Dev. de inicio) Removable Dev. (Dispositivo extraíble); Hard Drive (Unidad de disco duro); CD/DVD; Network (Red); USB; Disabled  5th Boot Device (Quinto dispositivo (Desactivado). Valor predeterminado: Network. de inicio)   Power Management Setup (Configuración del administrador de energía) S1; S3 (S3 es el valor predeterminado) ACPI Suspend Type (Tipo de suspensión ACPI) Enabled (Activado);...
  • Página 34 Proporciona opciones para Save Changes and Exit (Guardar los cambios y salir), Discard Changes and Exit (Descartar los cambios y salir), y Load Default Setting (Cargar configuración predeterminada).   Cambio de la secuencia de inicio para el inicio actual Puede utilizar esta función, por ejemplo, para indicar al equipo que se inicie desde la unidad de CD de modo que pueda ejecutar Dell Diagnostics desde el  soporte multimedia Drivers and Utilities (Controladores y utilidades), pero que se inicie desde la unidad de disco duro una vez que las pruebas de diagnóstico  hayan concluido. También puede utilizar esta función para reiniciar el equipo desde un dispositivo USB, como una unidad de disquete, memoria USB o una  unidad de CD-RW.
  • Página 35: Eliminación De Contraseñas Olvidadas

    1. Siga los procedimientos que se indican en el apartado Antes de comenzar.   2. Retire la cubierta del equipo (consulte Retirada de la cubierta del equipo).   Localice el puente de restablecimiento de contraseña de 3 patas (PSWD1) en la placa base (consulte Componentes de la placa base). NOTA: la ubicación del conector de contraseña puede variar en función del sistema.   Inspiron 560   Inspiron 570...
  • Página 36: Eliminación De La Configuración De Cmos

     Coloque la tapa del puente en las patas 1 y 2 del puente de restablecimiento de CMOS y espere aproximadamente cinco segundos. d.  Retire la tapa del puente y vuelva a colocarla en las patas 2 y 3 del puente de restablecimiento de CMOS.   Inspiron 560...
  • Página 37: Actualización Del Bios

    4. Vuelva a colocar la cubierta del equipo (consulte Colocación de la cubierta del equipo).   5. Conecte el equipo y los dispositivos a los enchufes eléctricos y enciéndalos.   Actualización del BIOS  Es posible que se necesite guardar el BIOS en la memoria flash cuando haya una actualización disponible o cuando se sustituya la placa base. Para actualizar  el BIOS:   1. Encienda el equipo.   2. Vaya a support.dell.com.   3. Haga clic en Drivers & Downloads (Controladores y descargas).   4. Localice el archivo de actualización de BIOS de su equipo:  NOTA: la etiqueta de servicio de su equipo está ubicada en la parte superior del chasis, hacia la parte posterior).
  • Página 38 Si tiene la etiqueta de servicio de su equipo: a.  Haga clic en Enter a Service Tag (Introducir una etiqueta de servicio). b.  Introduzca la etiqueta de servicio de su equipo en el campo Enter a service tag:, haga clic en Go (Ir) y vaya al paso Si no tiene la etiqueta de servicio de su equipo: a.
  • Página 39: Placa Base

      7. Desconecte todos los cables de la placa base. Observe cómo están colocados todos los cables al quitarlos de manera que pueda a volver a colocarlos  correctamente después de instalar la nueva placa base.    8. Extraiga los ocho tornillos que fijan la placa base al chasis.   9. Levante la placa base y sepárela del chasis.  Inspiron 560 1 Tornillos (8) 2 Tarjeta del sistema Inspiron 570...
  • Página 40: Colocación De La Placa Base

    1 Tornillos (8) 2 Tarjeta del sistema  Colocación de la placa base  NOTA: compare la placa base que acaba de quitar con la placa base de repuesto para asegurarse de que son idénticas.    1. Siga los procedimientos que se indican en el apartado Antes de comenzar. PRECAUCIÓN: asegúrese de que los muelles de retención del puerto no están dañados al volver a colocar la placa base.    2. Alinee la placa base con el chasis cuidadosamente y deslícela hacia la parte posterior del equipo.  1 Parte posterior del equipo 2 Muelle de retención del puerto   3. Coloque los ocho tornillos que fijan la placa base al chasis.  ...
  • Página 41 11. Actualice el BIOS del sistema si es necesario (consulte Actualización del BIOS). Regresar a la página de contenido...
  • Página 42: Información Técnica General

     Vista interior del equipo 1 Fuente de alimentación 2 Unidad óptica principal 3 Unidad óptica secundaria  4 Embellecedor frontal (opcional) 5 Unidad de disco duro 6 Lector de tarjetas multimedia (opcional) 7 Tarjeta del sistema 8 Soporte de retención de la tarjeta  Componentes de la placa base   Inspiron 560...
  • Página 43 Conector de alimentación de 12  Zócalo del procesador V (ATX12V1) Conector del ventilador del Conector del módulo de memoria  procesador (DIMM1) (FAN_CPU) Conector del módulo de memoria  Conector de módulo de memoria  (DIMM2) (DIMM3) Conector de módulo de memoria  Puente de restablecimiento de (DIMM4) contraseña (CLR_PSW) Conector de alimentación  10 Conector SATA (SATA_0) principal (ATX1_POWER1) 11 Conector SATA (SATA_1) 12 Conector SATA (SATA_2) 13 Conector SATA (SATA_3) 14 Conector del panel anterior (FRONTPANEL) 15 Conector USB del panel frontal...
  • Página 44 21 Ranura para tarjetas PCI-Express 22 Zócalo de la batería (BT1) (PCIE1X_1) 23 Ranura para tarjetas PCI-Express 24 Ranura para tarjeta PCI- Express x16 (PCIE1X_2) (PCIE16X) 25 Conector del ventilador del chasis     (SYS_FAN1) Regresar a la página de contenido...
