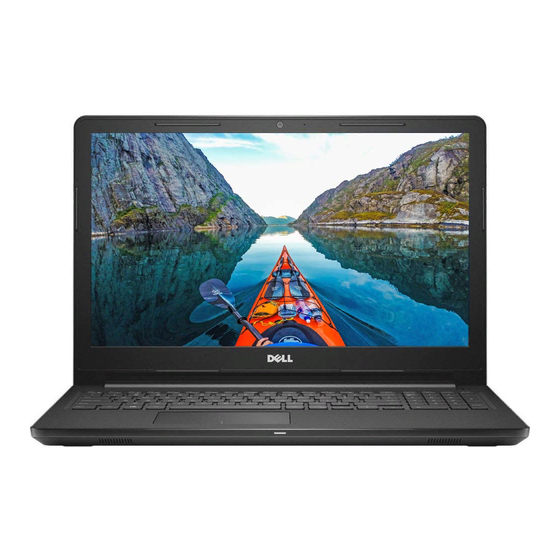

Dell Inspiron 15 3000 Serie Manual De Servicio
Ocultar thumbs Ver también para Inspiron 15 3000 Serie:
Tabla de contenido

Publicidad

Enlaces rápidos

Inspiron 15
3000 Series
Manual de servicio
Modelo de equipo: Inspiron 15–3552
Modelo reglamentario: P47F
Tipo reglamentario: P47F003

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Dell Inspiron 15 3000 Serie

  • Página 1 Inspiron 15 3000 Series Manual de servicio Modelo de equipo: Inspiron 15–3552 Modelo reglamentario: P47F Tipo reglamentario: P47F003...
  • Página 2 AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. Copyright © 2015 Dell Inc. Todos los derechos reservados. Este producto está protegido por las leyes internacionales y de los Estados Unidos sobre los derechos de autor y la protección intelectual.
  • Página 3: Tabla De Contenido

    Tabla de contenido Antes de trabajar en el interior de su equipo......9 ..................... 9 Antes de empezar ................9 Instrucciones de seguridad ................11 Herramientas recomendadas Después de trabajar en el interior del equipo...... 12 Extracción de la batería............13 ....................13 Procedimiento Colocación de la batería............
  • Página 4 Extracción del módulo de memoria........22 .................... 22 Requisitos previos ....................22 Procedimiento Colocación del módulo de memoria........24 ....................24 Procedimiento ..................25 Requisitos posteriores Extracción de la tarjeta inalámbrica........26 ....................26 Requisitos previos ....................26 Procedimiento Colocación de la tarjeta inalámbrica........28 ....................
  • Página 5 Extracción de la superficie táctil..........39 ....................39 Requisitos previos ....................40 Procedimiento Colocación de la superficie táctil...........43 ....................43 Procedimiento ..................43 Requisitos posteriores Extracción de la placa del botón de encendido....44 ....................44 Requisitos previos ....................45 Procedimiento Colocación de la placa del botón de encendido....47 ....................
  • Página 6 Extracción de la placa base............55 .................... 55 Requisitos previos ....................56 Procedimiento Colocación de la placa base............ 59 ....................59 Procedimiento ..................60 Requisitos posteriores Extracción de la batería de tipo botón........61 .................... 61 Requisitos previos ....................61 Procedimiento Colocación de la batería de tipo botón........ 63 ....................
  • Página 7 Extracción del ensamblaje de la pantalla......72 .................... 72 Requisitos previos ....................72 Procedimiento Colocación del ensamblaje de la pantalla......75 ....................75 Procedimiento ..................75 Requisitos posteriores Extracción del embellecedor de la pantalla......76 .................... 76 Requisitos previos ....................77 Procedimiento Colocación del embellecedor de la pantalla......78 ....................
  • Página 8 Procedimiento Colocación de las bisagras de la pantalla......93 ....................93 Procedimiento ..................93 Requisitos posteriores Actualización del BIOS............. 94 Obtención de ayuda y contacto con Dell......95 ................... 95 Recursos de autoayuda .............96 Cómo ponerse en contacto con Dell...
  • Página 9: Antes De Trabajar En El Interior De Su Equipo

    Antes de trabajar en el interior de su equipo PRECAUCIÓN: Para evitar dañar los componentes y las tarjetas, manipúlelos por sus bordes y no toque las patas ni los contactos. NOTA: Las imágenes en este documento pueden ser diferentes de la computadora en función de la configuración que haya solicitado.
  • Página 10 Dell. Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Consulte las instrucciones de seguridad que se envían con el producto, también disponibles en www.dell.com/regulatory_compliance.
  • Página 11: Herramientas Recomendadas

    Herramientas recomendadas Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas: • Un destornillador Phillips • Punta trazadora de plástico...
  • Página 12: Después De Trabajar En El Interior Del Equipo

    Después de trabajar en el interior del equipo PRECAUCIÓN: Dejar tornillos sueltos o flojos en el interior de su equipo puede dañar gravemente su equipo. Coloque todos los tornillos y asegúrese de que ninguno quede suelto en el interior de equipo. Conecte cualquier dispositivo externo, los periféricos y los cables que haya quitado antes de trabajar en el equipo.
  • Página 13: Extracción De La Batería

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Cierre la pantalla y coloque el equipo boca abajo.
  • Página 14: Colocación De La Batería

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Alinee las lengüetas de la batería con las ranuras del compartimento de la misma y colóquela en su posición.
  • Página 15: Extracción Del Panel De Base

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 16 Con la punta de los dedos, haga palanca con cuidado en el panel de la base para separarlo de la base del equipo. Base del equipo Tornillos (2) el panel de base...
  • Página 17: Colocación Del Panel De Base

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice las lengüetas del panel de la base en las ranuras de la base del equipo y encaje el panel de la base en su sitio.
  • Página 18: Extracción De La Unidad De Disco Duro

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. PRECAUCIÓN: Las unidades de disco duro son frágiles. Tenga mucho cuidado cuando las manipule.
  • Página 19 Levante el ensamblaje de la unidad de disco duro para sacarlo de la base del equipo. Tornillos (4) Ensamblaje de la unidad de disco duro Cable de la unidad de disco Pestillo duro Desconecte la tarjeta mediadora de la unidad de disco duro.
  • Página 20 Quite los tornillos que fijan el soporte de la unidad de disco duro a éste y levante el soporte de la unidad de disco duro. la unidad de disco duro Tornillos (4) Soporte para la unidad de Tarjeta mediadora disco duro...
  • Página 21: Colocación De La Unidad De Disco Duro

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. PRECAUCIÓN: Las unidades de disco duro son frágiles. Tenga mucho cuidado cuando las manipule.
  • Página 22: Extracción Del Módulo De Memoria

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 23 Deslice y extraiga el módulo de memoria de su ranura. Ganchos de fijación (2) Módulo de memoria...
  • Página 24: Colocación Del Módulo De Memoria

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Alinee la muesca del módulo de memoria con la lengüeta de la ranura del...
  • Página 25: Requisitos Posteriores

    Deslice firmemente el módulo de memoria para introducirlo en la ranura en ángulo y presiónelo hasta que encaje en su sitio. NOTA: Si no oye un clic, extraiga el módulo de memoria y vuelva a instalarlo. Muesca Módulo de memoria Ganchos de fijación Lengüeta Requisitos posteriores...
  • Página 26: Extracción De La Tarjeta Inalámbrica

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 27 Deslice la tarjeta inalámbrica para extraerla de la ranura de la misma. Cables de la antena (2) Tarjeta inalámbrica Tornillo Muesca Lengüeta...
  • Página 28: Colocación De La Tarjeta Inalámbrica

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento PRECAUCIÓN: Para evitar que se produzcan daños en la tarjeta inalámbrica, no coloque cables debajo de ella.
  • Página 29: Extracción Del Teclado

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 30 Con la ayuda de un instrumento de plástico acabado en punta, libere las lengüetas que fijan el teclado al ensamblaje del reposamanos. Lengüeta Punta trazadora de plástico el teclado Ensamblaje del reposamanos Dé la vuelta al teclado y colóquelo sobre el ensamblaje del reposamanos.
  • Página 31 Levante el pestillo y desconecte el cable del teclado del conector de la placa base. Pestillo Cable del teclado Ensamblaje del el teclado reposamanos Levante el teclado junto con el cable y extráigalos del ensamblaje del reposamanos.
  • Página 32: Colocación Del Teclado

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice el cable del teclado en el conector y ejerza presión sobre el pestillo para fijar el cable.
  • Página 33: Extracción Del Reposamanos

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 34 Extraiga los tornillos que fijan el ensamblaje del reposamanos a la base del equipo. Pestillo Cable del botón de encendido Tornillos (7) Ensamblaje del reposamanos Cable de la superficie táctil Cierre la pantalla y coloque el equipo boca abajo.
  • Página 35 Extraiga los tornillos que fijan el ensamblaje del reposamanos a la base del equipo. Tornillos (10) Base del equipo...
  • Página 36 Abra ligeramente la base del equipo y, con ayuda de una punta trazadora de plástico, haga palanca en el ensamblaje del reposamanos para sacarlo de la base del equipo. Base del equipo Ensamblaje del reposamanos Punta trazadora de plástico Coloque el equipo boca arriba y abra la pantalla.
  • Página 37 Levante el ensamblaje del reposamanos para sacarlo de la base del equipo. Ensamblaje del Base del equipo reposamanos Extraiga la superficie táctil.
  • Página 38: Colocación Del Reposamanos

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Coloque la superficie táctil.
  • Página 39: Extracción De La Superficie Táctil

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 40: Procedimiento

    Procedimiento Despegue la cinta del soporte de la superficie táctil. cinta el reposamanos Soporte de la superficie táctil Extraiga los tornillos que fijan el soporte de la almohadilla de contacto a la superficie táctil.
  • Página 41 Levante el pestillo y desconecte el cable de la superficie táctil. Cable de la superficie táctil Pestillo Tornillos (2) el reposamanos Soporte de la superficie táctil Despegue la cinta de la superficie táctil.
  • Página 42 Levante la superficie táctil para sacarla del reposamanos. cinta Ratón táctil el reposamanos...
  • Página 43: Colocación De La Superficie Táctil

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice las lengüetas de la superficie táctil por las ranuras del reposamanos.
  • Página 44: Extracción De La Placa Del Botón De Encendido

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 45: Procedimiento

    Procedimiento Deslice el cable de la placa del botón de encendido a través de la ranura del reposamanos. Cable de la placa del botón Ranura de encendido el reposamanos Gire el reposamanos. Retire la cinta que sujeta la placa del botón de encendido al reposamanos.
  • Página 46 Levante el panel del botón de encendido junto con el cable y retírelos del reposamanos. la placa del botón de Tornillo encendido Cable de la placa del botón de encendido...
  • Página 47: Colocación De La Placa Del Botón De Encendido

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice la placa del botón de encendido para colocarla debajo de las lengüetas del reposamanos y alinee el orificio del tornillo en la placa del...
  • Página 48: Extracción De Los Altavoces

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 49 Deslice los cables del altavoz por la ranura de la base del equipo. el cable del altavoz Ranura Coloque el equipo boca arriba y abra la pantalla. Observe el encaminamiento del cable de los altavoces y extraiga el cable de las guías de encaminamiento en la base del equipo.
  • Página 50 Levante los altavoces junto con el cable para extraerlos de la base del equipo. el cable del altavoz Altavoces (2)
  • Página 51: Colocación De Los Altavoces

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Mediante las marcas de alineación, alinee y coloque los altavoces en el reposamanos.
  • Página 52: Extracción De La Placa De E/S

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 53 Levante la placa de E/S para sacarla de la base del equipo. Tornillo Placa de E/S Pestillo el cable de la placa de E/S...
  • Página 54: Colocación De La Placa De E/S

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Alinee el orificio para tornillo de la placa I/O con el orificio para tornillo de la base del equipo.
  • Página 55: Extracción De La Placa Base

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. NOTA: La etiqueta de servicio de su equipo se encuentra en la placa base. Debe introducir la etiqueta de servicio en el programa de configuración del BIOS después de volver a colocar la placa base.
  • Página 56: Procedimiento

    Procedimiento Desconecte el cable de los altavoces de la placa base. el cable del altavoz Ranura Gire el equipo y abra la pantalla lo máximo posible. Despegue la cinta que fija el cable de la pantalla a la placa base Levante los pestillos del conector y desconecte el cable de la pantalla y el cable de la placa de E/S de la placa base.
  • Página 57 Desconecte el cable del puerto del adaptador de alimentación de la placa base. la placa base cinta Cable de la pantalla Pestillo el cable de la placa de E/S Cable del puerto del adaptador de alimentación Extraiga el tornillo que fija la placa base a la base del equipo.
  • Página 58 Levante la placa base de la base del equipo. la placa base Base del equipo Tornillo Dé la vuelta a la placa base y extraiga la batería de tipo botón. Siga el procedimiento del paso 2 al paso 4 en "Extracción del disipador de calor".
  • Página 59: Colocación De La Placa Base

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. NOTA: La etiqueta de servicio de su equipo se encuentra en la placa base. Debe introducir la etiqueta de servicio en el programa de configuración del BIOS después de volver a colocar la placa base.
  • Página 60: Requisitos Posteriores

    10 Conecte el cable del altavoz a la placa base. Requisitos posteriores Siga el procedimiento del paso 2 al paso 6 en "Colocación del reposamanos". Coloque el teclado. Coloque la tarjeta inalámbrica. Coloque el módulo de memoria. Siga el procedimiento del paso 3 al paso 6 en "Colocación de la unidad de disco duro".
  • Página 61: Extracción De La Batería De Tipo Botón

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. PRECAUCIÓN: Al extraer la batería de tipo botón, se restablecen los valores predeterminados del BIOS. Se recomienda que anote los valores del BIOS antes de extraer la batería de tipo botón.
  • Página 62 la placa base Punta trazadora de plástico la batería de tipo botón Zócalo de la batería...
  • Página 63: Colocación De La Batería De Tipo Botón

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Introduzca la batería de tipo botón en el zócalo de la batería de la placa base, con el lado positivo hacia arriba.
  • Página 64: Extracción Del Disipador De Calor

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. AVISO: El disipador de calor puede alcanzar una temperatura muy elevada durante el funcionamiento normal. Deje transcurrir tiempo suficiente para que el disipador de calor para que se haya enfriado antes de tocarlo.
  • Página 65 Desconecte el cable del ventilador de la placa base. Siguiendo el orden indicado en el disipador de calor, afloje los tornillos cautivos que fijan el ensamblaje de refrigeración a la placa base. Disipador de calor Tornillos cautivos (4) la placa base Cable del ventilador el ventilador Extraiga el ensamblaje de refrigeración de la placa base.
  • Página 66: Colocación Del Disipador De Calor

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. PRECAUCIÓN: Una alineación incorrecta del disipador de calor puede provocar daños en la placa base y en el procesador.
  • Página 67 Siga el procedimiento del paso 3 al paso 6 en "Colocación de la unidad de disco duro". Coloque la batería. Vuelva a colocar el panel de la base.
  • Página 68: Extracción Del Ventilador

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 69: Procedimiento

    Procedimiento Extraiga los tornillos que fijan el ventilador al disipador de calor. Ensamblaje de refrigeración el ventilador Tornillos (3) Dé la vuelta al ensamblaje de refrigeración.
  • Página 70 Levante el ventilador del disipador de calor. Disipador de calor el ventilador...
  • Página 71: Colocación Del Ventilador

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Coloque el ventilador en el disipador de calor. Dé la vuelta al ensamblaje de refrigeración.
  • Página 72: Extracción Del Ensamblaje De La Pantalla

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 73 Observe la disposición de los cables de la pantalla y extráigalos de las guías de colocación en la base del equipo. el ensamblaje de la pantalla Cable de la pantalla Base del equipo Cables de la antena (2)
  • Página 74 Extraiga los tornillos que fijan las bisagras de la pantalla a la base del equipo. el ensamblaje de la pantalla Tornillos (3) Base del equipo Levante con cuidado el ensamblaje de la pantalla para sacarla de la base del equipo.
  • Página 75: Colocación Del Ensamblaje De La Pantalla

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Alinee los orificios de los tornillos de las bisagras de la pantalla con los orificios de los tornillos de la base del equipo.
  • Página 76: Extracción Del Embellecedor De La Pantalla

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos NOTA: Estas instrucciones se aplican solamente a los portátiles sin pantalla táctil.
  • Página 77: Procedimiento

    Procedimiento Con la punta de los dedos, haga palanca con cuidado en el lado interno del bisel de la pantalla. el embellecedor de la el panel de la pantalla pantalla Levante el bisel de la pantalla para separarlo del ensamblaje de la pantalla.
  • Página 78: Colocación Del Embellecedor De La Pantalla

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Alinee el embellecedor de la pantalla con la cubierta trasera de la pantalla y encájelo suavemente en su sitio.
  • Página 79: Extracción Del Panel De La Pantalla

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos NOTA: Estas instrucciones se aplican solamente a los portátiles sin pantalla táctil.
  • Página 80 Dé la vuelta al panel de la pantalla. Tornillos (4) el panel de la pantalla Cubierta posterior de la pantalla Despegue la cinta que fija el cable de la pantalla a la cubierta posterior de la pantalla. Levante el pestillo y desconecte el cable de la pantalla de la cubierta posterior de esta.
  • Página 81 Levante el panel de la pantalla para sacarlo de la cubierta posterior de la pantalla. el panel de la pantalla Cable de la pantalla Pestillo cinta Cubierta posterior de la pantalla...
  • Página 82: Colocación Del Panel De La Pantalla

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice el cable de la pantalla dentro del conector de la cubierta posterior de la pantalla y presione el pestillo para fijar el cable.
  • Página 83 Siga el procedimiento del paso 3 al paso 6 en "Colocación de la unidad de disco duro". Vuelva a colocar el panel de la base. 10 Coloque la batería.
  • Página 84: Extracción Del Puerto Del Adaptador De Alimentación

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos Extraiga la batería.
  • Página 85 Levante el puerto del adaptador de alimentación junto con el cable y retírelos de la base del equipo. Tornillo Base del equipo Puerto del adaptador de Cable del puerto del alimentación adaptador de alimentación...
  • Página 86: Colocación Del Puerto Del Adaptador De Alimentación

    Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice el puerto del adaptador de alimentación en la ranura de la base del equipo.
  • Página 87 Vuelva a colocar el panel de la base. Coloque la batería.
  • Página 88: Extracción De La Cámara

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos NOTA: Estas instrucciones se aplican solo a los equipos portátiles sin pantalla táctil.
  • Página 89 Desconecte el cable de la cámara. Cable de la cámara Punta trazadora de plástico Cámara...
  • Página 90: Colocación De La Cámara

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Conecte el cable de la cámara a la cámara.
  • Página 91: Extracción De Las Bisagras De La Pantalla

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Requisitos previos NOTA: Estas instrucciones se aplican solo a los equipos portátiles sin pantalla táctil.
  • Página 92 Libere las bisagras de los pestillos y levante las bisagras de la pantalla para sacarla de la cubierta posterior. Tornillos (6) Pestillos (2) Bisagras de la pantalla (2) Cubierta posterior de la pantalla...
  • Página 93: Colocación De Las Bisagras De La Pantalla

    Después de trabajar en el interior del equipo. Para obtener más información sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/ regulatory_compliance. Procedimiento Deslice las bisagras debajo de la cubierta posterior de la pantalla.
  • Página 94: Actualización Del Bios

    Puede que deba actualizar el BIOS cuando una actualización esté disponible o después de colocar la placa base. Para actualizar el BIOS: Encienda el equipo. Vaya a www.dell.com/support. Haga clic en Product Support (Soporte de producto), introduzca la Etiqueta de servicio de su equipo y haga clic en Submit (Enviar).
  • Página 95: Obtención De Ayuda Y Contacto Con Dell

    Obtención de ayuda y contacto con Dell Recursos de autoayuda Puede obtener información y ayuda sobre los productos y servicios de Dell mediante el uso de estos recursos de autoayuda en línea: Información sobre los productos y www.dell.com servicios de Dell Windows 8.1 y Windows 10...
  • Página 96: Cómo Ponerse En Contacto Con Dell

    Cómo ponerse en contacto con Dell Para ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio al cliente, consulte www.dell.com/ contactdell.
